«СВЯТОГОР»™

Двухэтажный коттедж с террасой и двускатной кровлей

Поделиться ссылкой на эту страницу

Первый этаж с большой Гостиной с выходом на Террасу, Кухней-Столовой, с Гостевой спальней, Гардеробом, Санузлом, Котельной, Прихожей с большим шкафом купе. Светлый и просторный 2-й этаж с большими окнами, 3-мя спальнями, спортзалом, прачечной и ванной.
         Характеристики  коттеджа
  • Площадь дома: 171,8 кв.м
  • Площадь общая: 197,3 кв.м с учётом террасы и крыльца
  • Количество теплых помещений: 15
  • Терраса: 21 кв.м
  • Парадное крыльцо: 4,5 кв.м
  • Материал внешних стен: Керамический поризованный блок / газоблок
  • Облицовка внешних стен: Кирпич облицовочный / камень
  • Перекрытие 1 этажа: Плиты пустотелые
  • Высота 1 этажа: 3,00 м
  • Высота 2 этажа: мин. 2,00 м  макс. 3,5 м
  • Кровля: Мансардная, двухскатная

Готовый проект для строительства на 70 листах формата А3/А2.
Файл формата PDF, размер файла: 205 Мбайт.

Дополнительно  можно приобрести:
  • Проект котельной и отопления.
    Автоматика 100%. Регулировка температуры воздуха и теплого пола во всех помещениях дома, и в приложении.
    Радиаторное отопление и теплый пол запроектированы  во всех помещениях.
  • Проект закрытой веранды + проект отдельной Бани в едином с домом стиле.

35 000  р.   17 500 р.

До конца
акции

{{_dnn}} : {{_dl}}
{{_hnn}} : {{_hl}}
{{_mnn}} : {{_ml}}
{{_snn}} : {{_sl}}

Информация о проекте

  • Внешние стены дома возводятся из керамического поризованного блока / газоблока, облицовываются облицовочным кирпичом и/или декоративным камнем.
  • В плане прямоугольной формы, с размерами по осям 16 м и 10 м.
  • На первом этаже расположены: Крыльцо, Прихожая, Холл, Гостевая, Гостиная, Кухня-столовая, Гардероб, Санузел,  Котельная, Терраса.
  • На втором этаже расположены: Холл, Спальня 1, Спальня 2, Спальня 3, Ванная, Постирочная, Спортзал.
  • Вход в здание осуществляется через крыльцо парадного входа и крыльцо террасы.
  • Площадь дома: 171,8 кв.м
  • Общая площадь дома составляет: 197,3 м² с учётом Крыльца (4,5 м²) и Террасы (21 м²)
  • Высота первого этажа 3,00 м.
  • Высота второго этажа от 2,0 до 3,50 м.
  • Пространственная жесткость обеспечивается армопоясами 1-го и 2-го этажей и совместной работой продольных и поперечных стен.
  • Перекрытия запроектированы из сборных железобетонных пустотных плит с местным устройством монолитных участков
  • Армопояс обеспечит необходимую прочность стенам от воздействия нагрузок создаваемых кровлей, снегом, ветровыми нагрузками. Подробные чертежи имеются в проекте.
  • Стропильная система разработана с учетом значительных снеговых и ветровых нагрузок. Опирается на мауэрлат, который в свою очередь крепится, посредствам шпилек, к армопоясу. Подробные чертежи имеются в проекте.
  • Фундамент:  Монолитная железобетонная плита, усиленная элементами ленточного фундамента, выполняющих роль ребер жесткости. Подробные чертежи имеются в проекте.

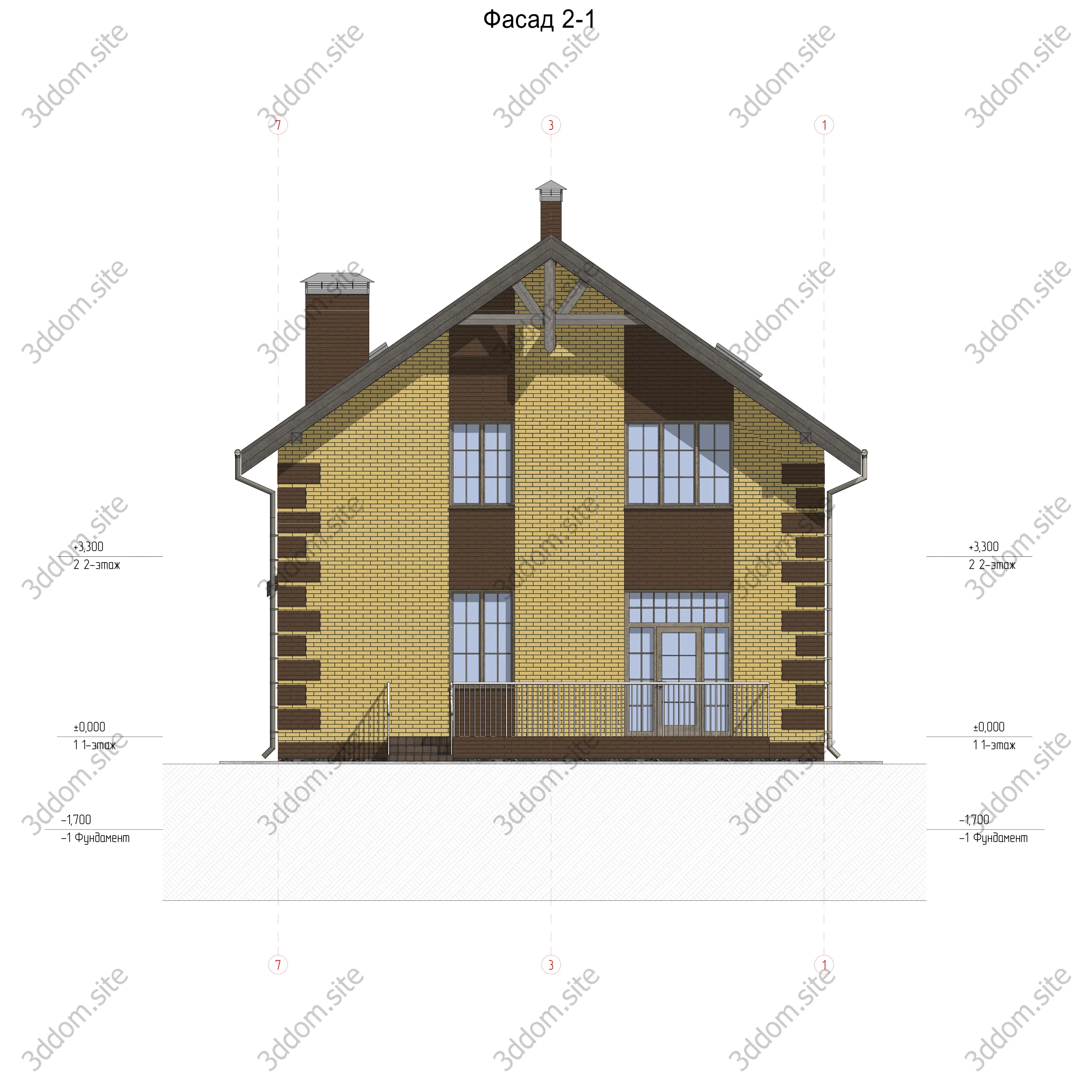

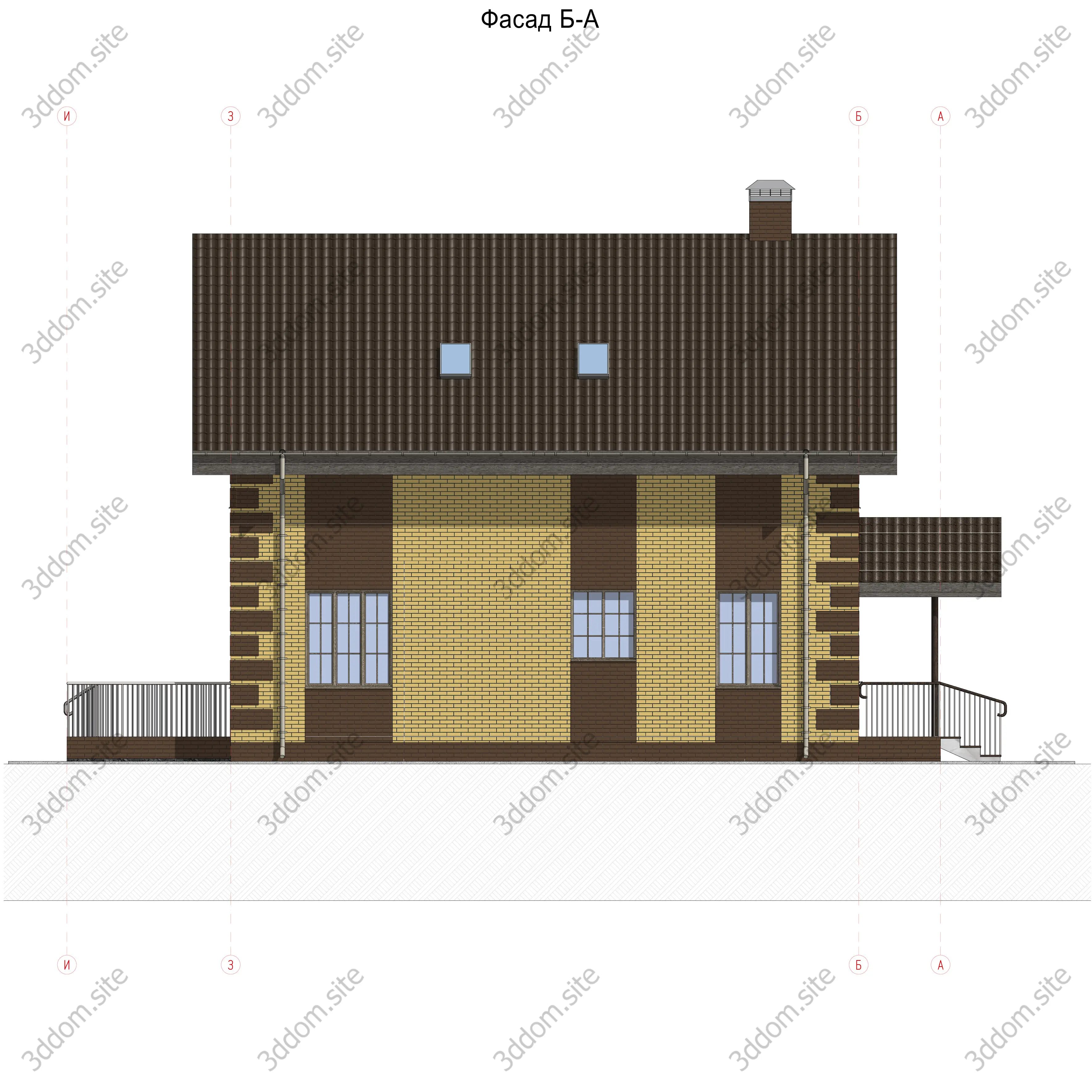

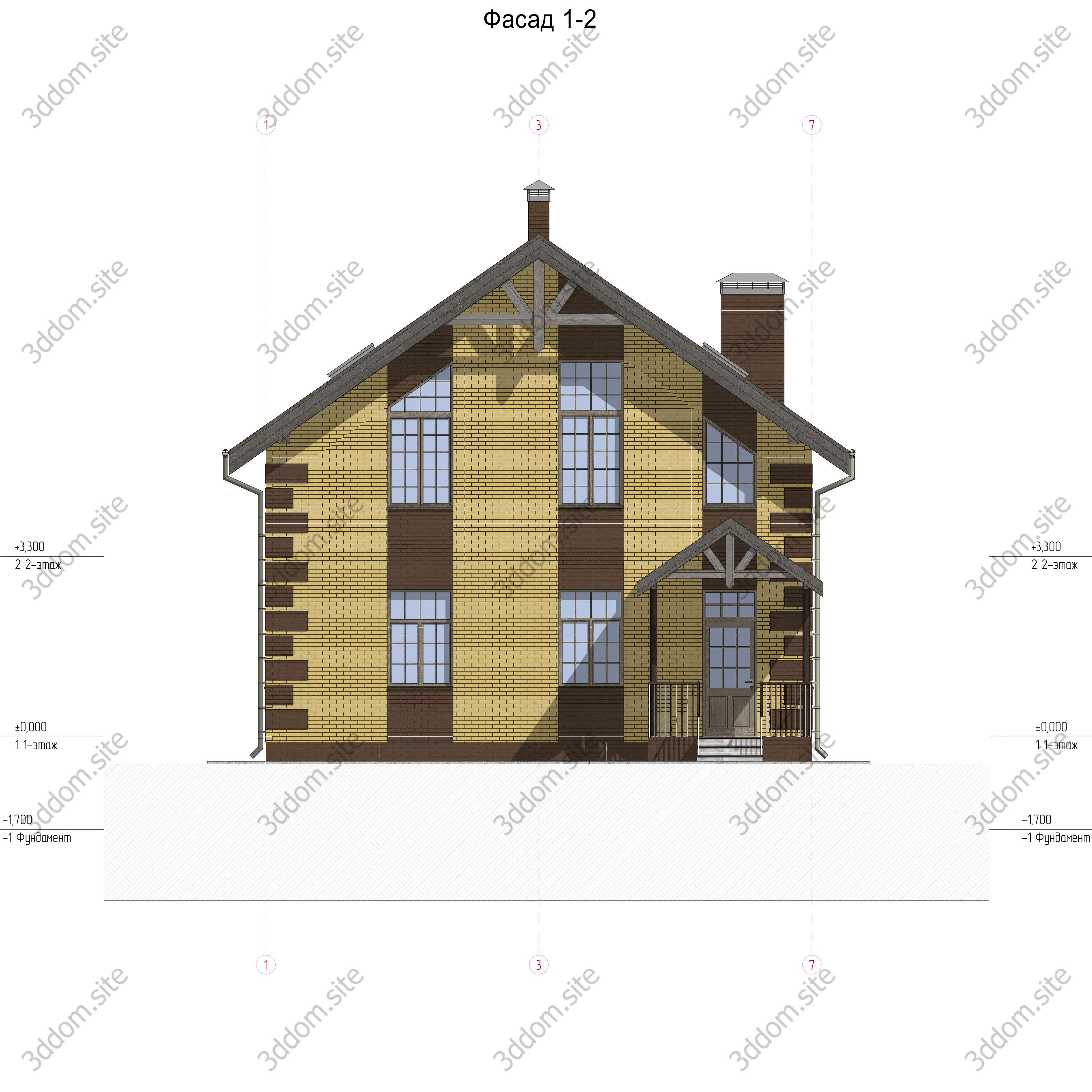

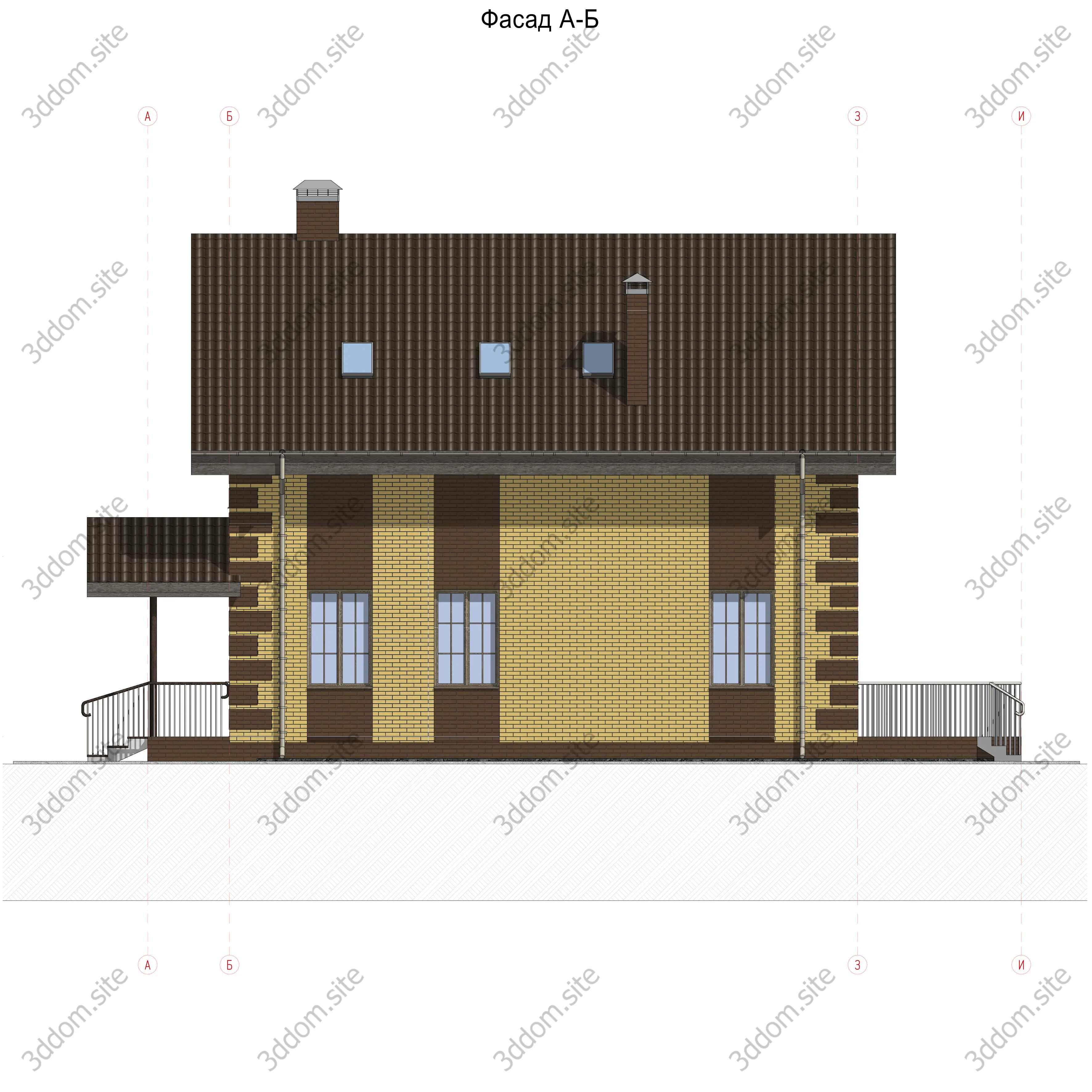

Фасады коттеджа

Фасады – ортогональные проекции здания на вертикальную плоскость – наружная сторона здания.
Чертеж фасада дает представление о внешнем виде здания, его архитектуре и о соотношениях его отдельных элементов.
  • Внешние стены дома из керамического поризованного блока / газоблока, облицовываются облицовочным кирпичом и/или декоративным камнем.
  • Материал наружных стен: керамический поризованный блок М100 380х250х219(h) / газоблок
  • Материал облицовки наружных стен: облицовочный кирпич 250х120х65 мм, марки М100 / декоративный камень
  • Материал внутренних несущие  стен:  кирпич 250х120х65 мм, марки М100
  • Материал внутренних перегородок — кирпич 250х120х65 мм, марки М75.

Фасады Дома могут быть изменены индивидуально по Вашему желанию

      Возможные изменения:

  • Декоративные элементы Фасадов
  • Цветовые решения Фасадов
  • Расположение проемов (окна/двери)
  • Форма проемов (окна/двери)
  • Форма ограждений

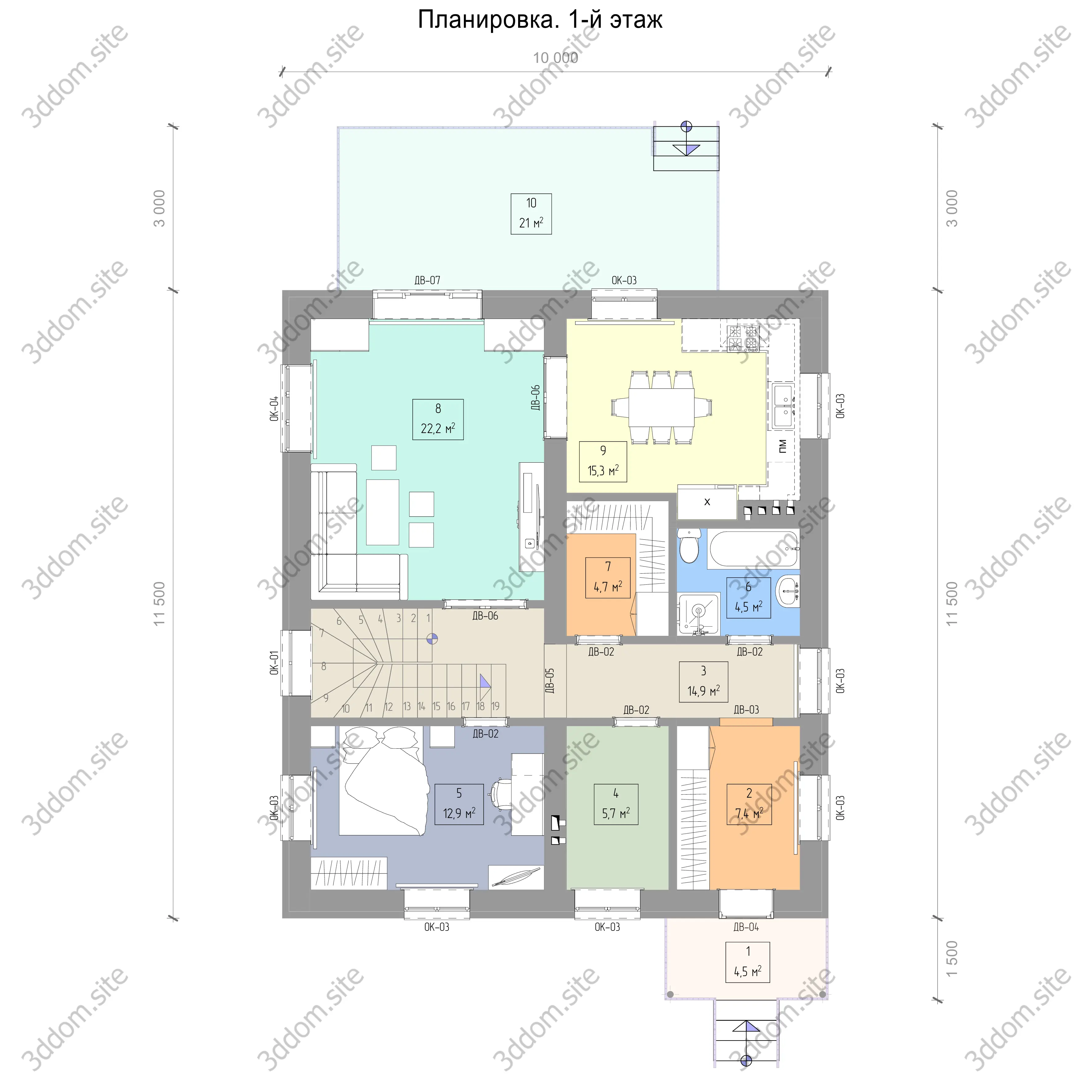

Планировка 1-го этажа

Представлен 3Д Вид планировки этажа, номера и площади помещений.

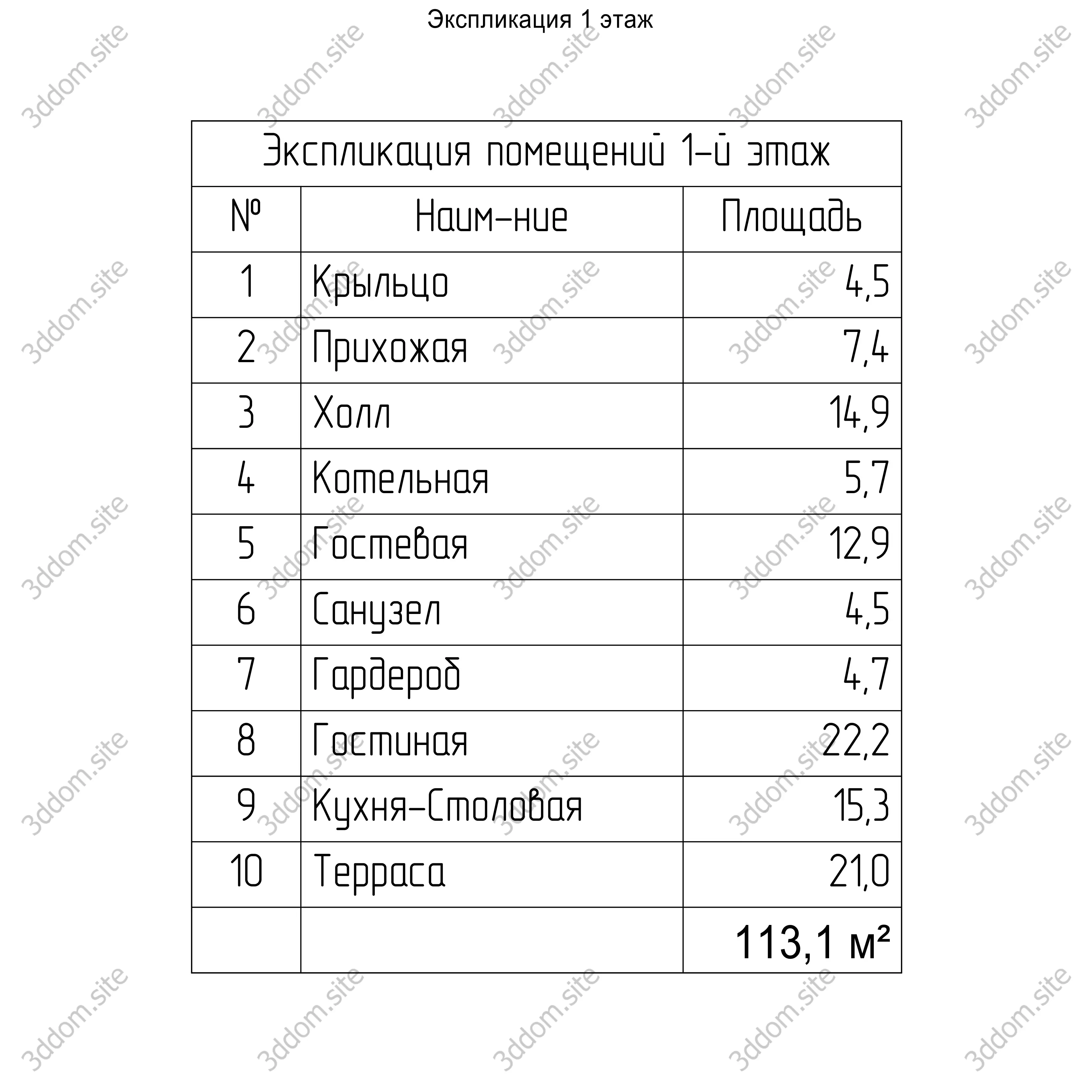

  • Список теплых помещений:
    1. Прихожая: _______________7,4 кв.м
    2. Холл:_____________________ 14,9 кв.м
    3. Котельная: _______________5,7 кв.м
    4. Гостевая: _________________12,9 кв.м
    5. Санузел: __________________4,5 кв.м
    6. Гардероб: ________________ 4,7 кв.м
    7. Гостиная: _________________22,2 кв.м
    8. Кухня-столовая: __________15,3 кв.м

  • Список не отапливаемых помещений:
    9. Терраса: __________________21 кв.м
    10. Крыльцо: ________________4,5 кв.м

  • Площадь этажа: 113,1 кв.м
  • Площадь теплых помещений этажа: 87,6 кв.м
  • Площадь теплых помещений дома: 171,8 кв.м
  • Площадь дома общая: 197,3 кв.м с учётом террасы и крыльца

Планировка может быть изменена индивидуально по Вашему желанию

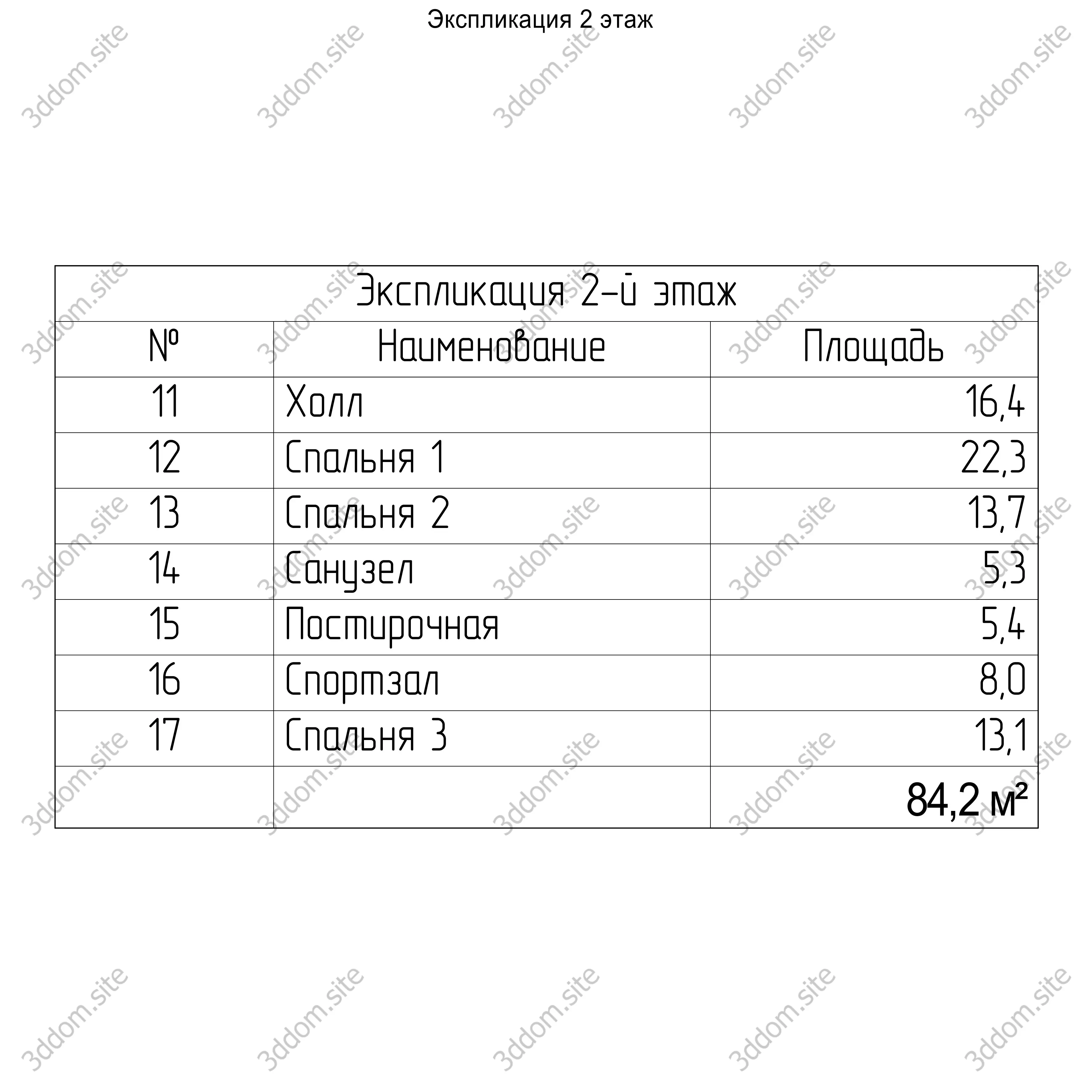

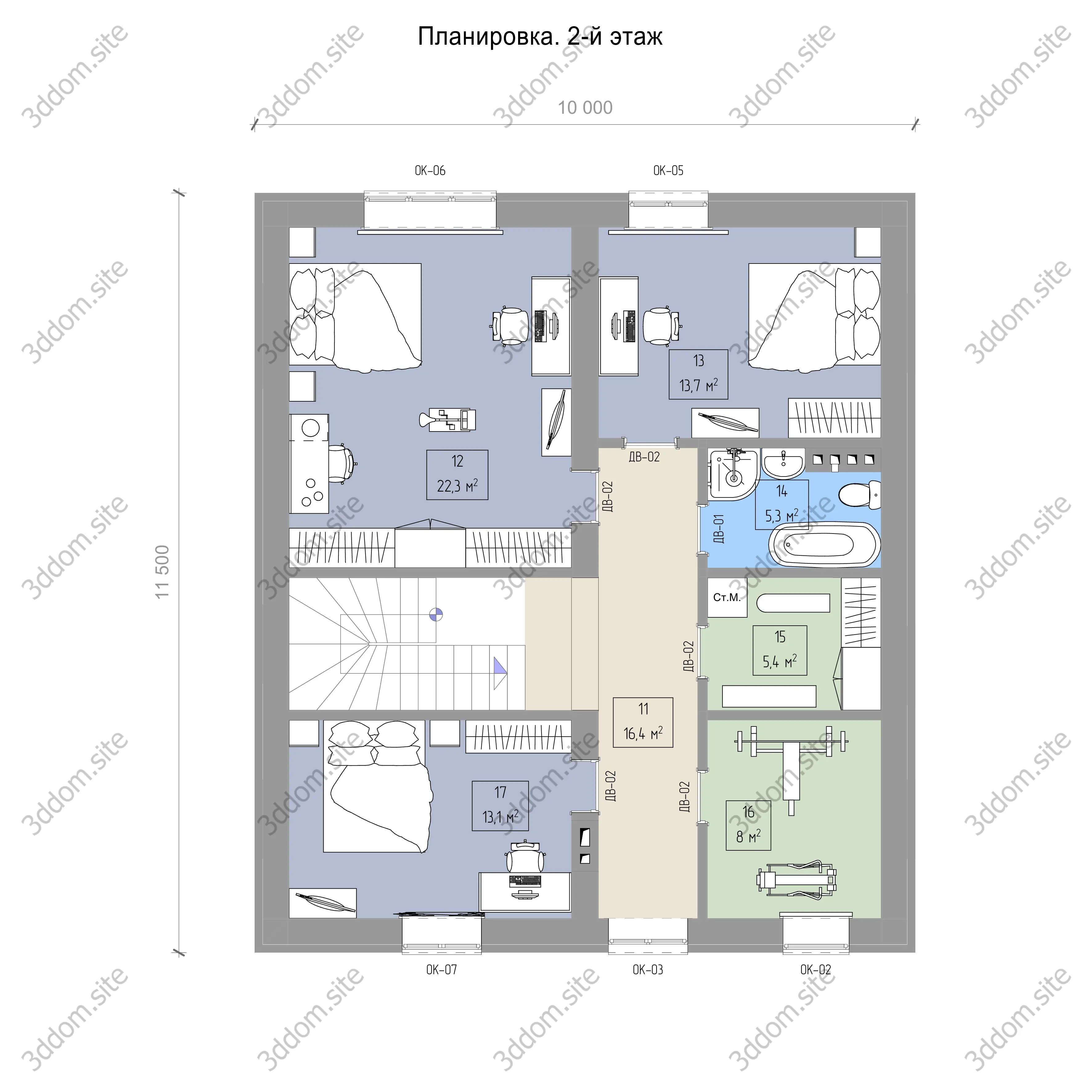

Планировка 2-го этажа

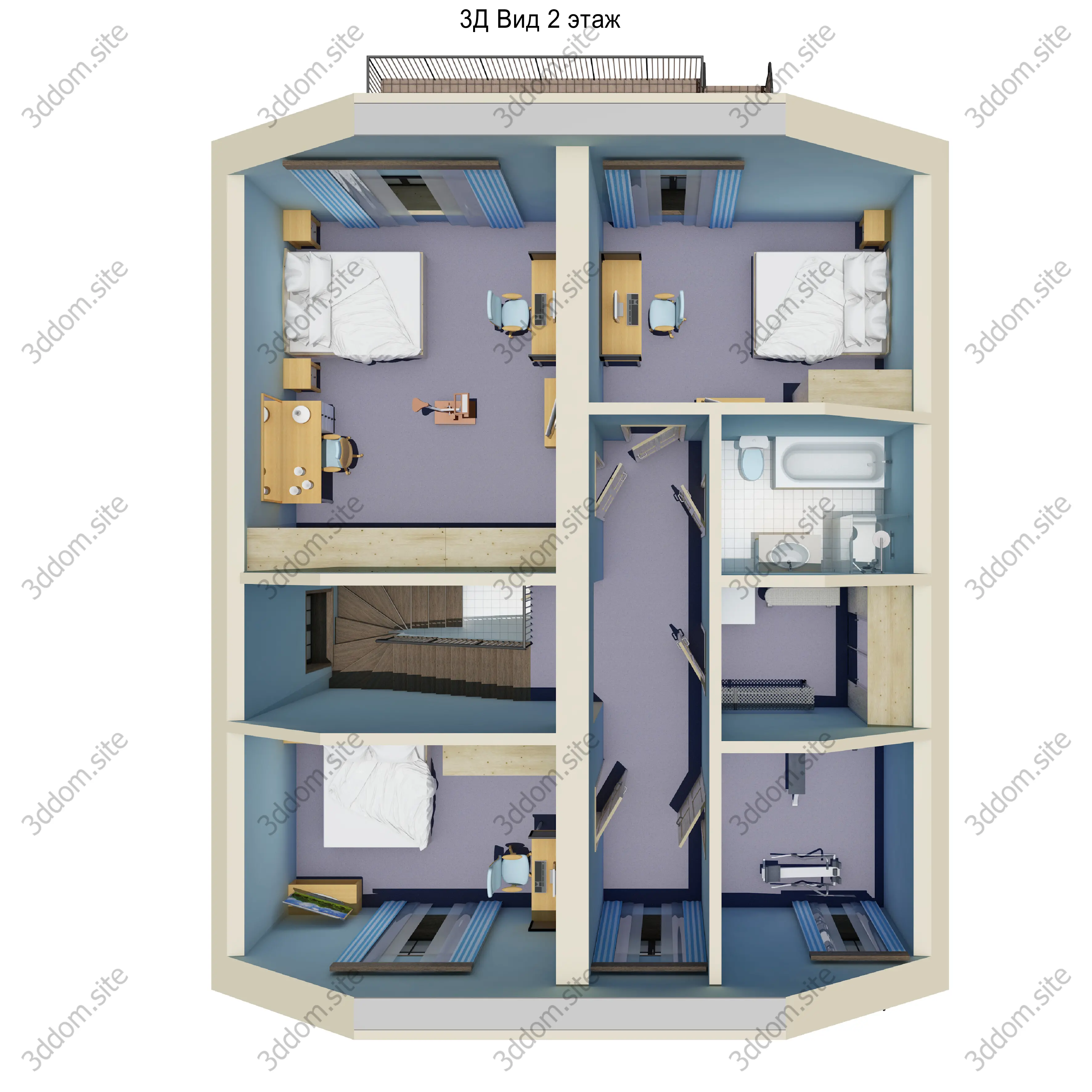

Представлен 3Д Вид планировки этажа, номера и площади помещений.
  • Список теплых помещений:
    11. Холл: ___________________16,4 кв.м
    12. Спальня 1:______________22,3 кв.м
    13. Спальня 2:______________13,7 кв.м
    14. Санузел:_________________5,3 кв.м
    15. Постирочная:___________12,9 кв.м
    16. Спортзал:________________4,5 кв.м
    17. Спальня 3:_______________8,0 кв.м

  • Площадь этажа: 84,2 кв.м
  • Площадь теплых помещений этажа: 84,2 кв.м
  • Площадь теплых помещений дома: 171,8 кв.м
  • Площадь дома общая: 197,3 кв.м с учётом террасы и крыльца

Планировка может быть изменена индивидуально по Вашему желанию

Состав проекта

Поделиться ссылкой на эту страницу

Информация о проекте который Вы получите:
     Проект содержит все необходимые чертежи для строительства дома,
     а именно:

  • План котлована
  • Дренажная система(применяется в случае наличия на участке грунтовых вод)
  • Фундаменты(План, 3Д вид, спецификация)
  • Армирование фундаментов(План, 3Д вид, спецификация)
  • Колонны террасы(План, 3Д вид, спецификация)
  • Армирование колонн террасы
  • Маркировочный план 1-го этажа
  • Кладочные планы 1-го этажа(План, 3Д вид, спецификация)
  • Армопояс 1-го этажа(План, 3Д вид, спецификация)
  • Армирование армопояса 1-го этажа
  • Расположение шпилек мауэрлата(План, 3Д вид, спецификация)
  • Расположение мауэрлата(План, 3Д вид, спецификация)
  • Перекрытие 1-го этажа(План, 3Д вид, спецификация)
  • Дымоходы и вентканалы
  • Схемы расположения элементов кровли:
         16.1. Лежни(План, 3Д вид, спецификация)
         16.2. Стойки(План, 3Д вид, спецификация)
         16.3. Подкосы(План, 3Д вид, спецификация)
         16.4. Прогоны(План, 3Д вид, спецификация)
         16.5. Стропила диагональные(План, 3Д вид, спецификация)
         16.6. Стропила(План, 3Д вид, спецификация)
         16.7. Обрешетка и контробрешетка(План, 3Д вид, спецификация)
  • Стропильная система 3Д Виды
  • План кровли
  • Разрезы кровли
  • Разрез дома общий
  • Спецификация окон
  • Спецификация дверей
  • Фасады(4 листа)
  • 3Д Визуализация(7 листов)
  • Приложения(4 листа)
  • В проекте так же содержаться все необходимые ведомости материалов(8 листов), планы осей, указания по производству монолитных и железобетонных работ, пояснительная записка и другие листы, всего 92 листа(см. содержание проекта)

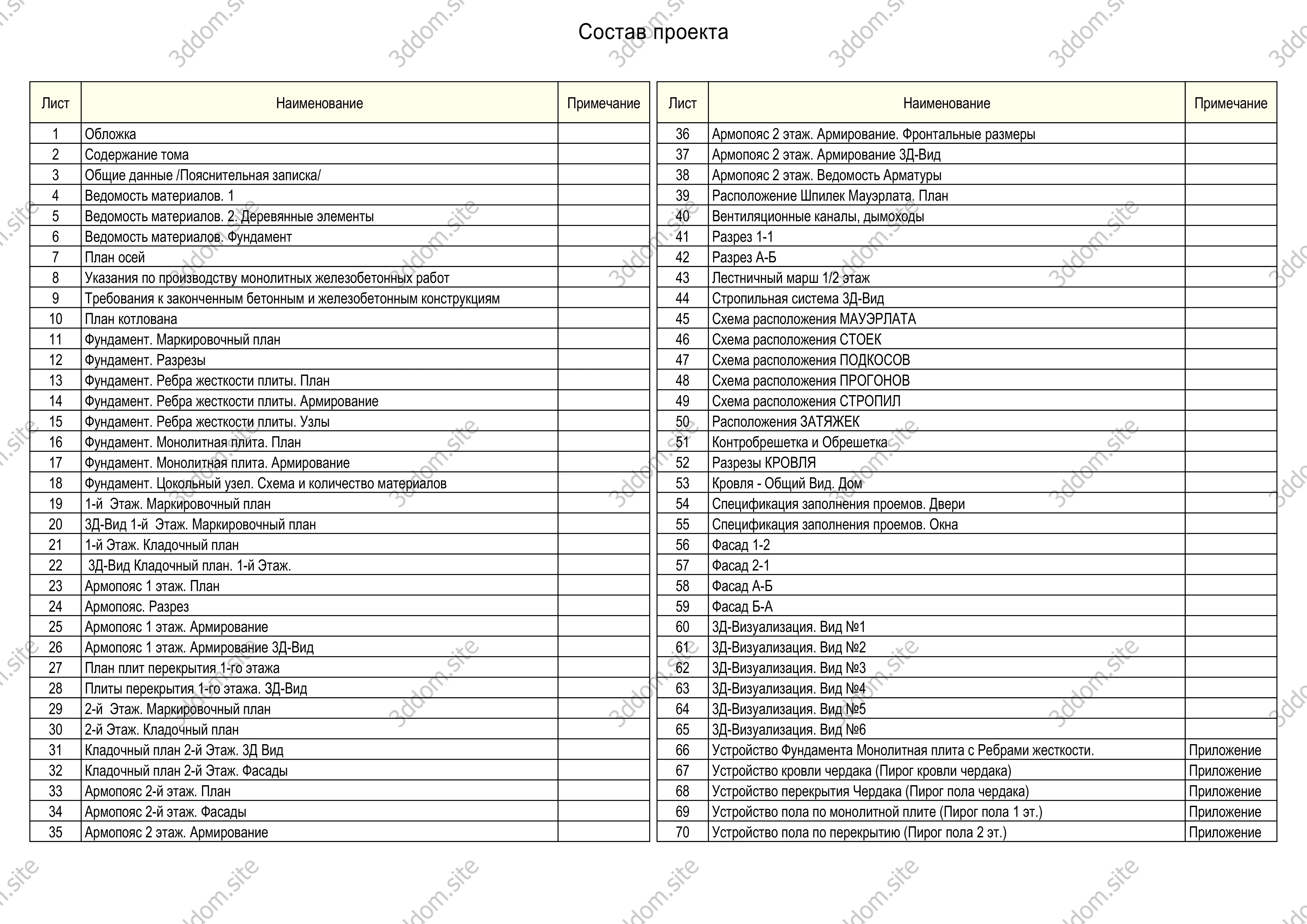

  • Подробнее можно ознакомиться с содержанием проекта на представленном фото
    На фото содержания представлены все наименования листов проекта.

По Вашему запросу могут быть изготовлены любые дополнительные листы проекта.
Что бы получить более подробную информацию свяжитесь с нами по телефону, в соц сетях или другими способами на нашем сайте.
