«МУРОМЕЦ»™

Двухэтажный коттедж с гаражом, террасой, и вальмовой кровлей

Размер

19,1 м х 14,6 м

Площадь

219 м2

Спальни

2 + 1

Санузлы

2

Поделиться ссылкой на эту страницу

Первый этаж с большой Гостиной совмещенной с Кухней с выходом на Террасу, с Гостевой спальней, Большим Холлом со вторым светом, красивой лестницей на 2-й этаж, Санузлом, Котельной, Тамбуром.
Второй этаж светлый и просторный с большими окнами, 2-мя Спальнями, Кабинетом, Спортзалом, Гардеробом, и Ванной комнатой.

         Характеристики  коттеджа
  • Площадь дома: 219 кв.м
  • Площадь общая: 286,2 кв.м с учётом террасы, гаража и крыльца
  • Количество теплых помещений: 15
  • Терраса: 20,1 кв.м
  • Парадное крыльцо: 7,7 кв.м
  • Материал внешних стен: Керамический поризованный блок / газоблок
  • Облицовка внешних стен: Кирпич облицовочный / камень
  • Перекрытие 1 этажа: Плиты пустотелые
  • Высота 1 этажа: 3,00 м
  • Высота 2 этажа: 3,00 м
  • Кровля: Вальмовая, четырехскатная

Готовый проект для строительства на 65 листах формата А3/А2.
Файл формата PDF, размер файла: 101 Мбайт.

1

Наши проекты на Wildberries

Прос

Наши проекты на Wildberries

39 000  р.   19 500 р.

До конца
акции

{{_dnn}} : {{_dl}}
{{_hnn}} : {{_hl}}
{{_mnn}} : {{_ml}}
{{_snn}} : {{_sl}}

Информация о проекте

  • Внешние стены дома возводятся из керамического поризованного блока / газоблока, облицовываются облицовочным кирпичом и/или декоративным камнем.
  • В плане дом прямоугольной формы, с размерами по осям 19,12 м и 14,62 м.
  • На первом этаже расположены: Крыльцо, Тамбур, Холл, Санузел, Кухня-Гостиная, Гостевая, Котельная, Терраса, Гараж.
  • На втором этаже расположены: Холл, 2 Спальни, Гардероб, Ванная, Кабинет, Спортзал.
  • Вход в здание осуществляется через крыльцо парадного входа и крыльцо террасы.
  • Площадь отапливаемой части дома: 219 кв.м
  • Общая площадь дома составляет: 286,2 м² с учётом Крыльца (7,7 м²), Гаража (39 м²)  и Террасы (20,1 м²)
  • Высота первого этажа 3,00 м.
  • Высота второго этажа 3,00 м.
  • Пространственная жесткость обеспечивается армопоясами 1-го и 2-го этажей и совместной работой продольных и поперечных стен.
  • Перекрытия запроектированы из сборных железобетонных пустотных плит с местным устройством монолитных участков
  • Армопояс обеспечит необходимую прочность стенам от воздействия нагрузок создаваемых кровлей, снегом, ветровыми нагрузками. Подробные чертежи имеются в проекте.
  • Стропильная система разработана с учетом значительных снеговых и ветровых нагрузок. Опирается на мауэрлат, который в свою очередь крепится, посредствам шпилек, к армопоясу. Подробные чертежи имеются в проекте.
  • Фундамент:  Монолитная железобетонная плита, усиленная элементами ленточного фундамента, выполняющих роль ребер жесткости. Подробные чертежи имеются в проекте.

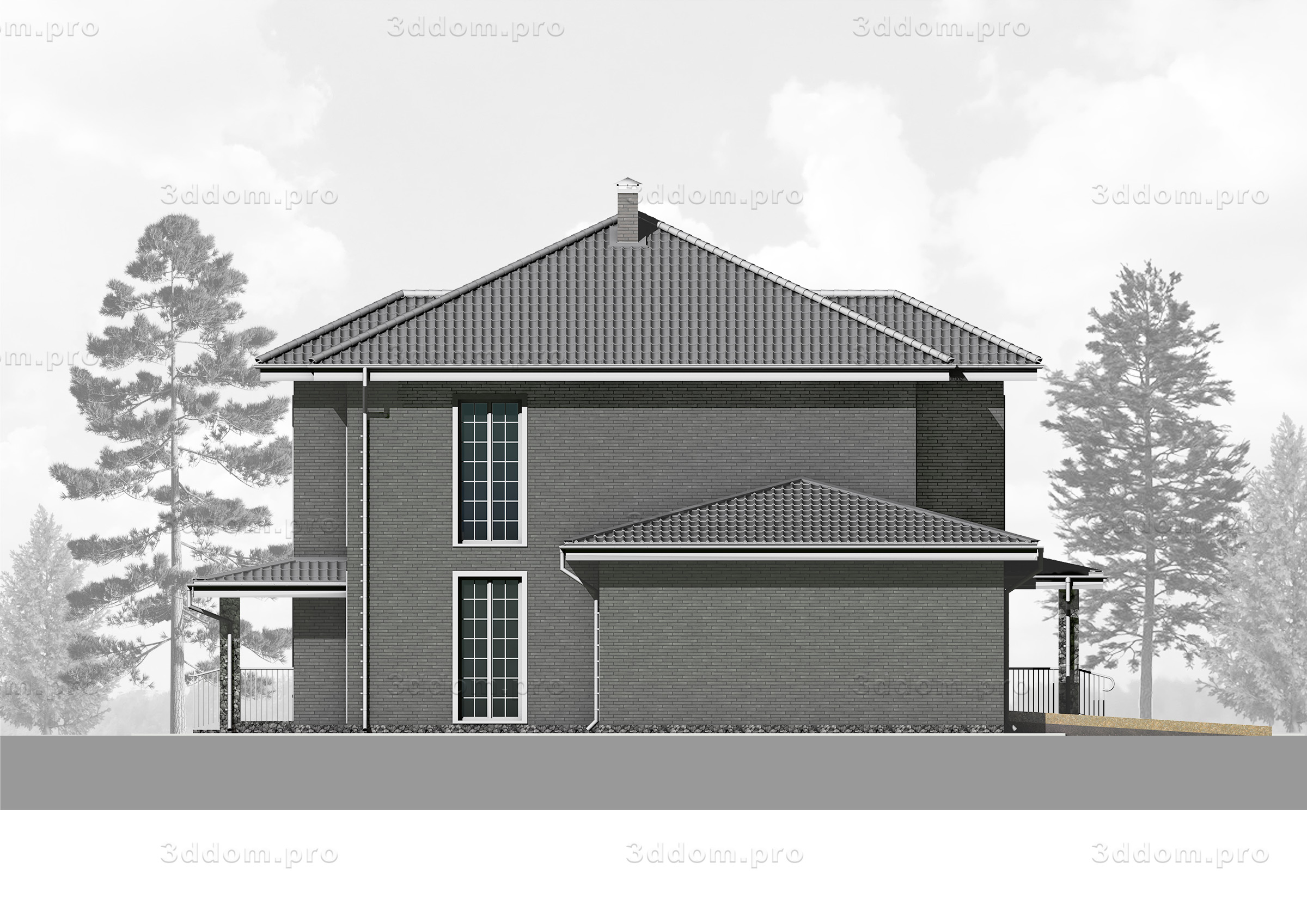

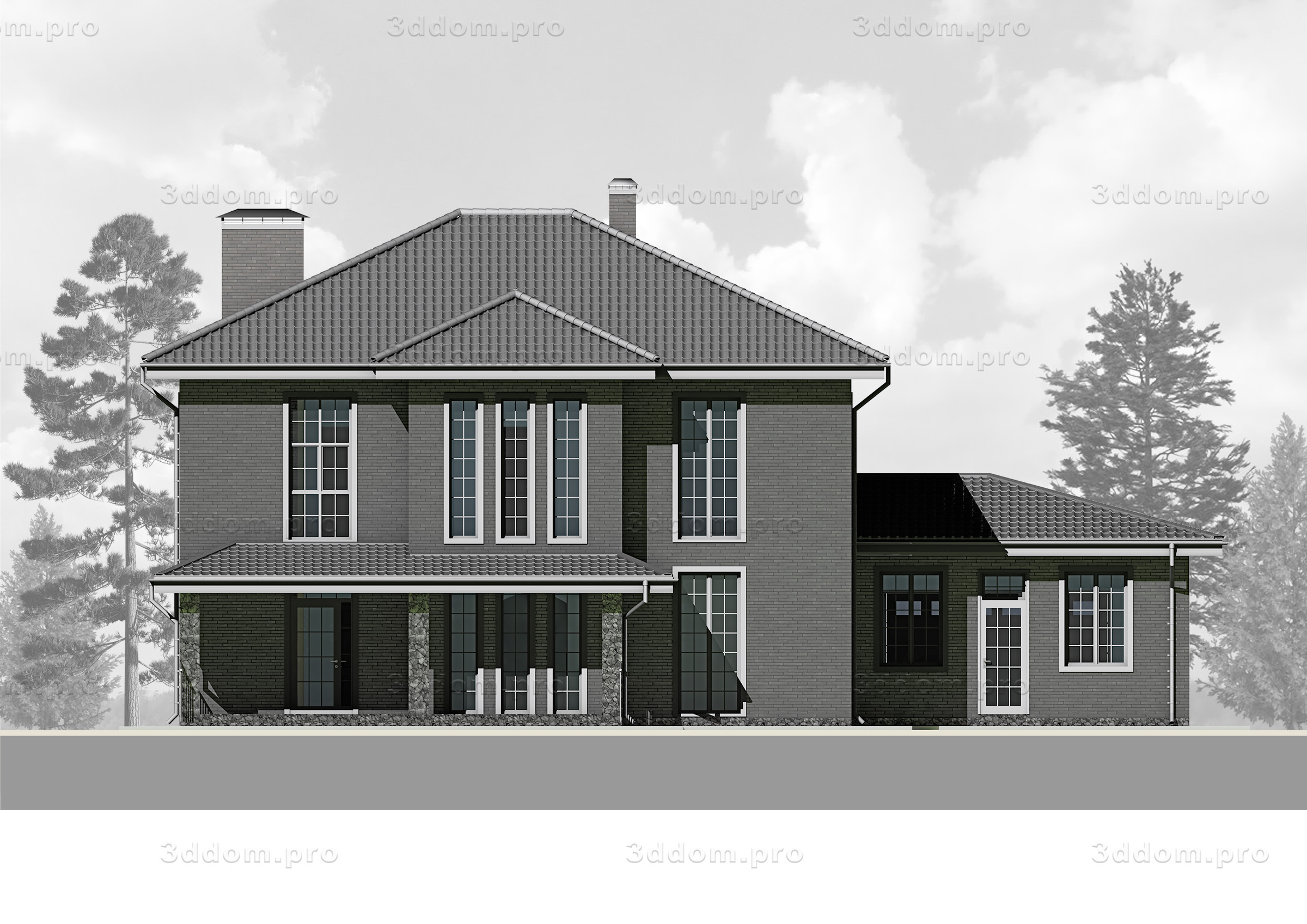

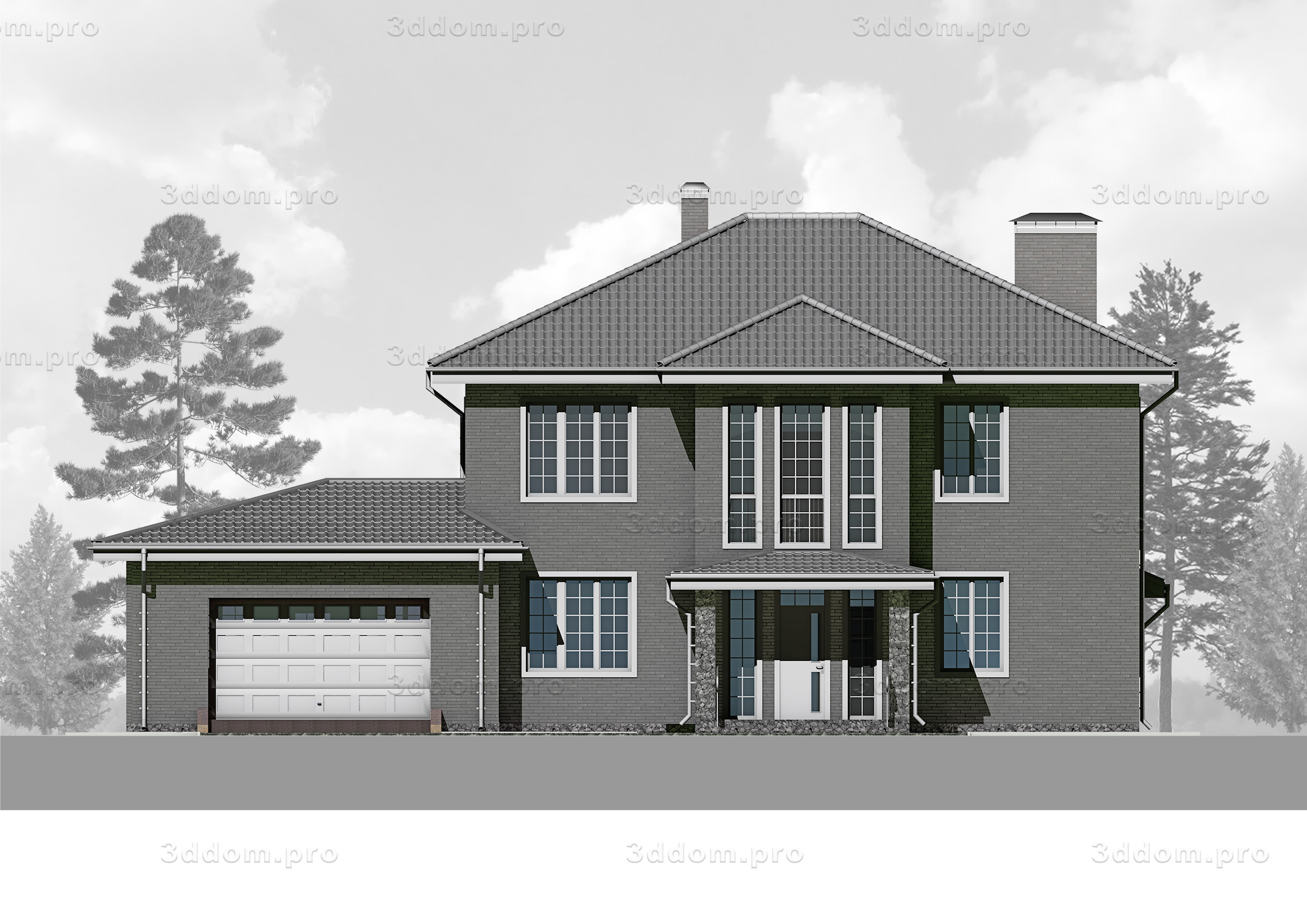

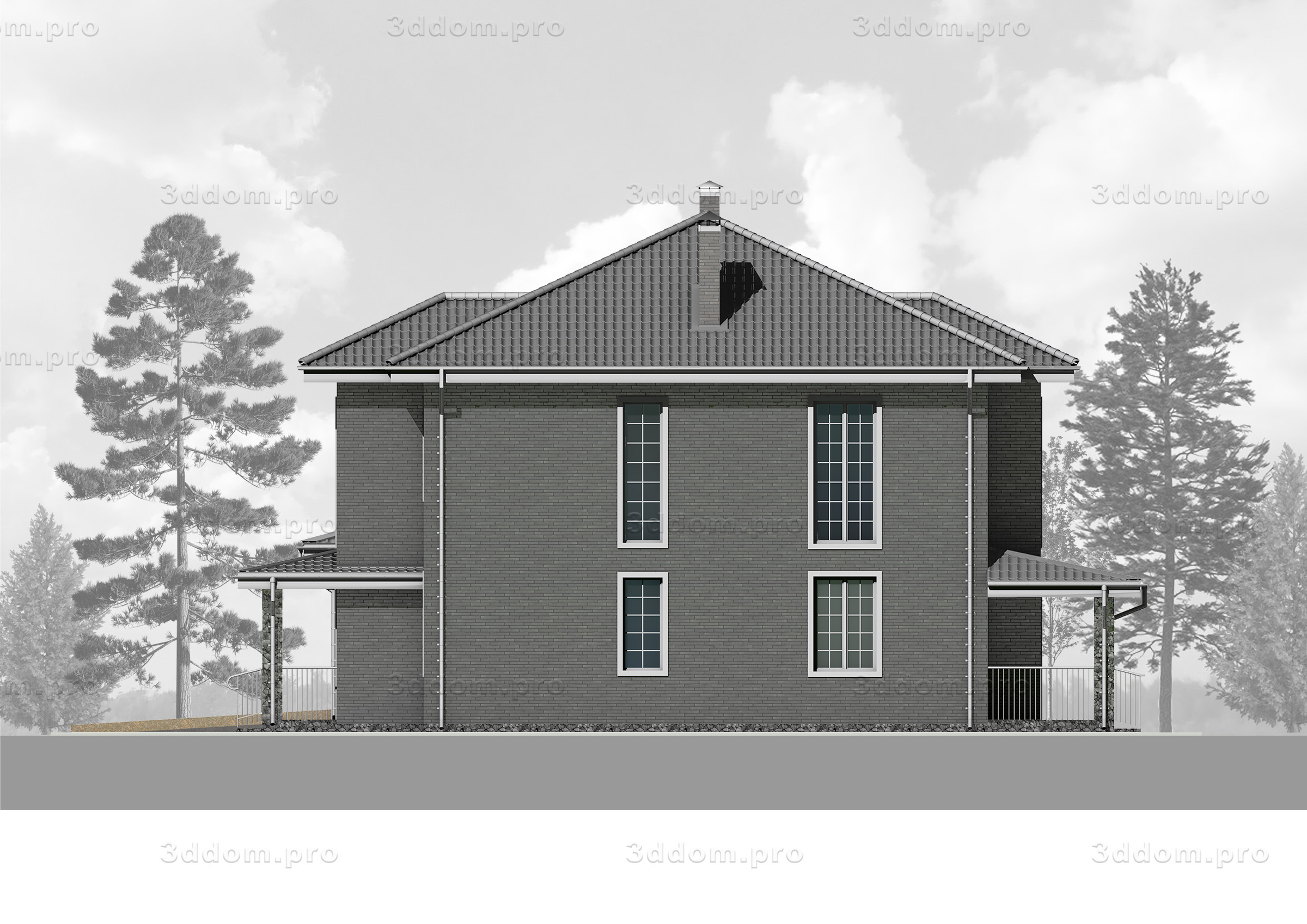

Фасады коттеджа

Фасады – ортогональные проекции здания на вертикальную плоскость – наружная сторона здания.
Чертеж фасада дает представление о внешнем виде здания, его архитектуре и о соотношениях его отдельных элементов.
  • Внешние стены дома из керамического поризованного блока / газоблока, облицовываются облицовочным кирпичом и/или декоративным камнем.
  • Материал наружных стен: керамический поризованный блок М100 380х250х219(h) / газоблок
  • Материал облицовки наружных стен: облицовочный кирпич 250х120х65 мм, марки М100 / декоративный камень
  • Материал внутренних несущие  стен:  кирпич 250х120х65 мм, марки М100
  • Материал внутренних перегородок — кирпич 250х120х65 мм, марки М75.

Фасады Дома могут быть изменены индивидуально по Вашему желанию

      Возможные изменения:

  • Декоративные элементы Фасадов
  • Цветовые решения Фасадов
  • Расположение проемов (окна/двери)
  • Форма проемов (окна/двери)
  • Форма ограждений

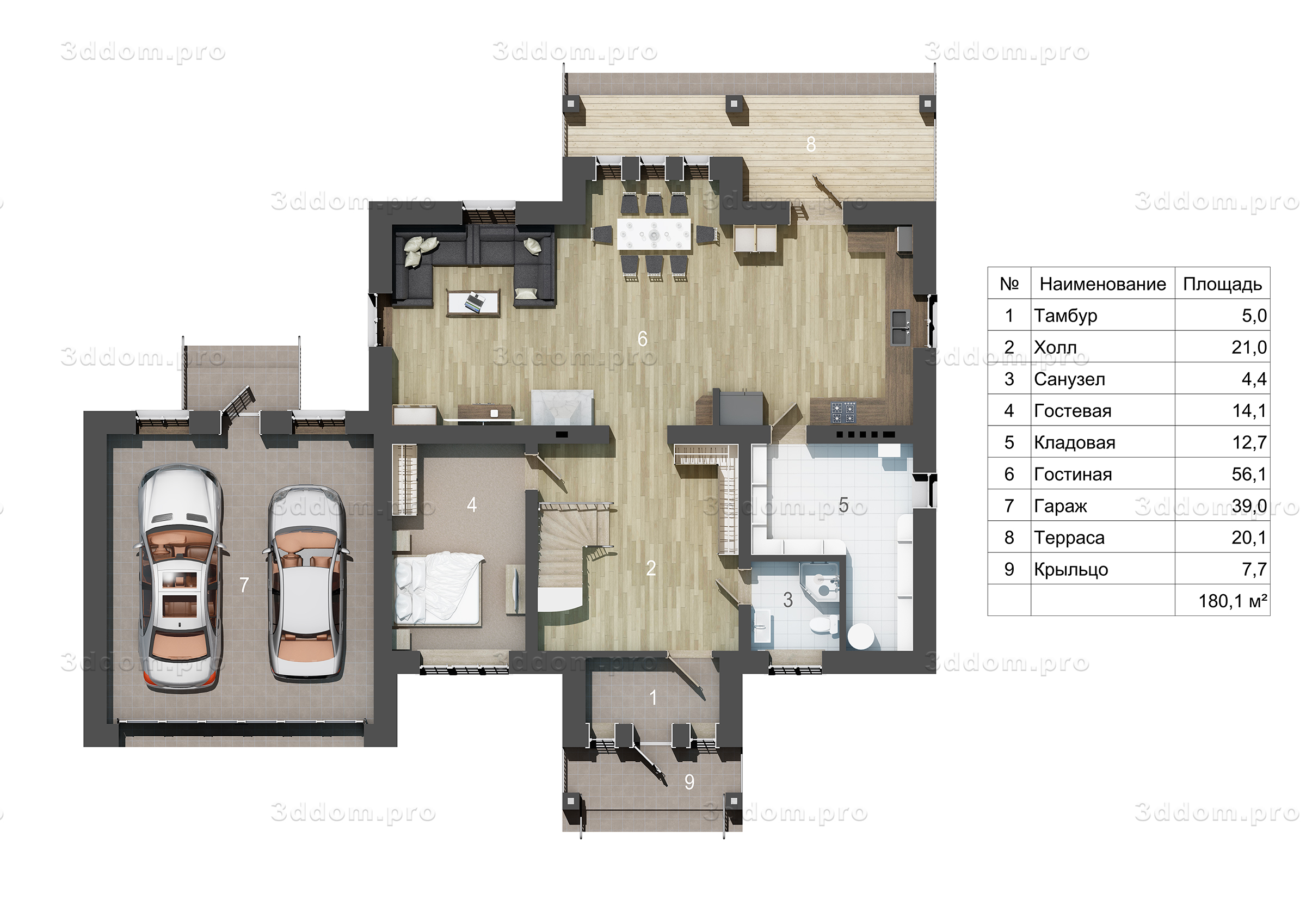

Планировка 1-го этажа

Представлен 3Д Вид планировки этажа, номера и площади помещений.

  • Список теплых помещений:
    1. Тамбур: __________________5,0 кв.м
    2. Холл:_____________________ 21,0 кв.м
    3. Санузел: _________________4,4 кв.м
    4. Гостевая: ________________14,1 кв.м
    5. Кладовая*: ______________ 12,1 кв.м
    6. Гостиная**: ______________56,1 кв.м

  • Список не отапливаемых помещений:
    7. Гараж***: ____________________39 кв.м
    8. Терраса: __________________20,1 кв.м
    9. Крыльцо: _________________7,7 кв.м
  • * в Кладовой размещен котел отопления и бойлер горячей воды
  • ** Гостиная совмещена с кухонной зоной
  • ***Гараж может быть отапливаемым.

  • Площадь этажа: 180,1 кв.м
  • Площадь теплых помещений этажа: 113,3 кв.м
  • Площадь теплых помещений дома: 219 кв.м
  • Площадь дома общая: 286,2 кв.м с учётом террасы, гаража и крыльца

Планировка может быть изменена индивидуально по Вашему желанию

Планировка 2-го этажа

Представлен 3Д Вид планировки этажа, номера и площади помещений.

  • Список теплых помещений:
    10. Санузел:________________ 9,3 кв.м
    11. Спальня 1:______________ 18,9 кв.м
    12. Гардероб:_______________ 7,6 кв.м
    13. Спальня 2:_______________18,9 кв.м
    14. Кабинет:_________________11,6 кв.м
    15. Коридор:________________ 5,8 кв.м
    16. Холл: ____________________19,9 кв.м
    17. Спортзал:________________14,1 кв.м

  • Площадь этажа: 106.1 кв.м
  • Площадь теплых помещений дома: 219 кв.м
  • Площадь дома общая: 286,2 кв.м с учётом террасы, гаража и крыльца

Планировка может быть изменена индивидуально по Вашему желанию

Состав  проекта

Поделиться ссылкой на эту страницу

Информация о проекте который Вы получите:
     Проект содержит все необходимые чертежи для строительства дома,
     а именно:
  • Фундаменты (Планы,Разрезы, Детали, 3Д виды, спецификации)
  • Маркировочный план 1-го этажа (План, 3Д вид)
  • Кладочные планы 1-го этажа (План, 3Д вид, спецификация)
  • Армопояс 1-го этажа (Планы, Разрезы, 3Д вид, спецификация)
  • Перекрытие 1-го этажа. Плиты перекрытия (Планы, 3Д вид, спецификация)
  • Маркировочный план 2-го этажа (План, 3Д вид)
  • Кладочные планы 2-го этажа (План, 3Д вид, спецификация)
  • Армопояс 2-го этажа (Планы, Разрезы, 3Д вид, спецификация)
  • Расположение шпилек мауэрлата(План, 3Д вид, спецификация)
  • Расположение мауэрлата(План, 3Д вид, спецификация)
  • Перекрытие 2-го этажа(План, 3Д вид, спецификация)
  • Дымоходы и вентканалы
  • Схемы расположения элементов кровли
  • Лежни(План, 3Д вид, спецификация)
  • Стойки(План, 3Д вид, спецификация)
  • Подкосы(План, 3Д вид, спецификация)
  • Прогоны(План, 3Д вид, спецификация)
  • Стропила диагональные(План, 3Д вид, спецификация)
  • Стропила(План, 3Д вид, спецификация)
  • Обрешетка и контробрешетка(План, 3Д вид, спецификация)
  • Стропильная система 3Д Виды
  • План кровли
  • Разрезы кровли
  • Разрез дома общий
  • Спецификация окон
  • Спецификация дверей
  • Фасады(4 листа)
  • 3Д Визуализация(7 листов)
  • Приложения. Устройство кровли, перекрытия и др.(4 листа)
  • В проекте так же содержаться все необходимые ведомости материалов(8 листов), планы осей, указания по производству монолитных и железобетонных работ, пояснительная записка и другие листы, всего 92 листа(см. содержание проекта)

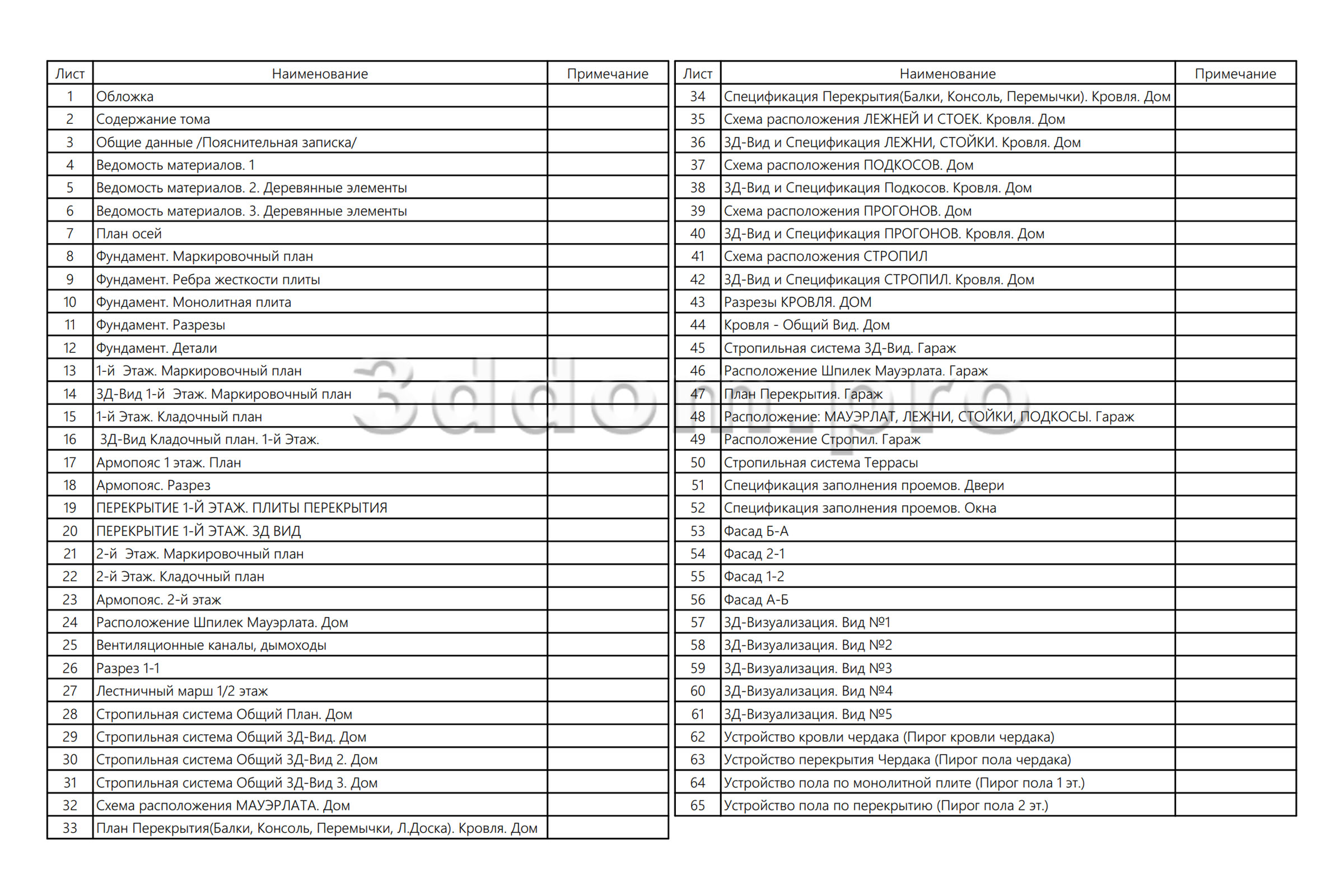

  • Подробнее можно ознакомиться с содержанием проекта на представленном фото
    На фото содержания представлены все наименования листов проекта.

По Вашему запросу могут быть изготовлены любые дополнительные листы проекта.
Что бы получить более подробную информацию свяжитесь с нами по телефону, в соц сетях или другими способами на нашем сайте.
