«АВАНГАРД»™

Одноэтажный коттедж с уютной террасой и гаражом.

Размер

17,0 м х 14,0 м

Площадь

95,5 м2

Спальни

2

Санузлы

2

Поделиться ссылкой на эту страницу

Два варианта: 1 - С гаражом. 2 - Без гаража.
Первый этаж с Гостиной (с выходом на Террасу) совмещенной с кухонной зоной, Гардеробом, 2-мя Санузлами, Котельной, 2-мя спальнями и ванной.
         Характеристики  коттеджа
  • Площадь дома: 95,5 кв.м
  • Площадь общая: 175,87 кв.м с учётом гаража(38,3) и террасы(42,0)
  • Количество теплых помещений: 9
  • Закрытая терраса: 42 кв.м
  • Гараж: 38,3 кв.м
  • Материал внешних стен: Газобетонный блок 400 мм + плиты каменной ваты 100 мм.
  • Облицовка внешних стен: Штукатурка / утеплитель
  • Перекрытие 1 этажа: деревянное
  • Высота 1 этажа: от 2.4 м до 3,50 м
  • Кровля: Односкатная

Готовый проект для строительства на 92 листах формата А3/А2.
Файл формата PDF, размер: 355 Мбайт.

23 000  р.   11 500 р.

До конца
акции

{{_dnn}} : {{_dl}}
{{_hnn}} : {{_hl}}
{{_mnn}} : {{_ml}}
{{_snn}} : {{_sl}}

Информация о проекте «АВАНГАРД»™

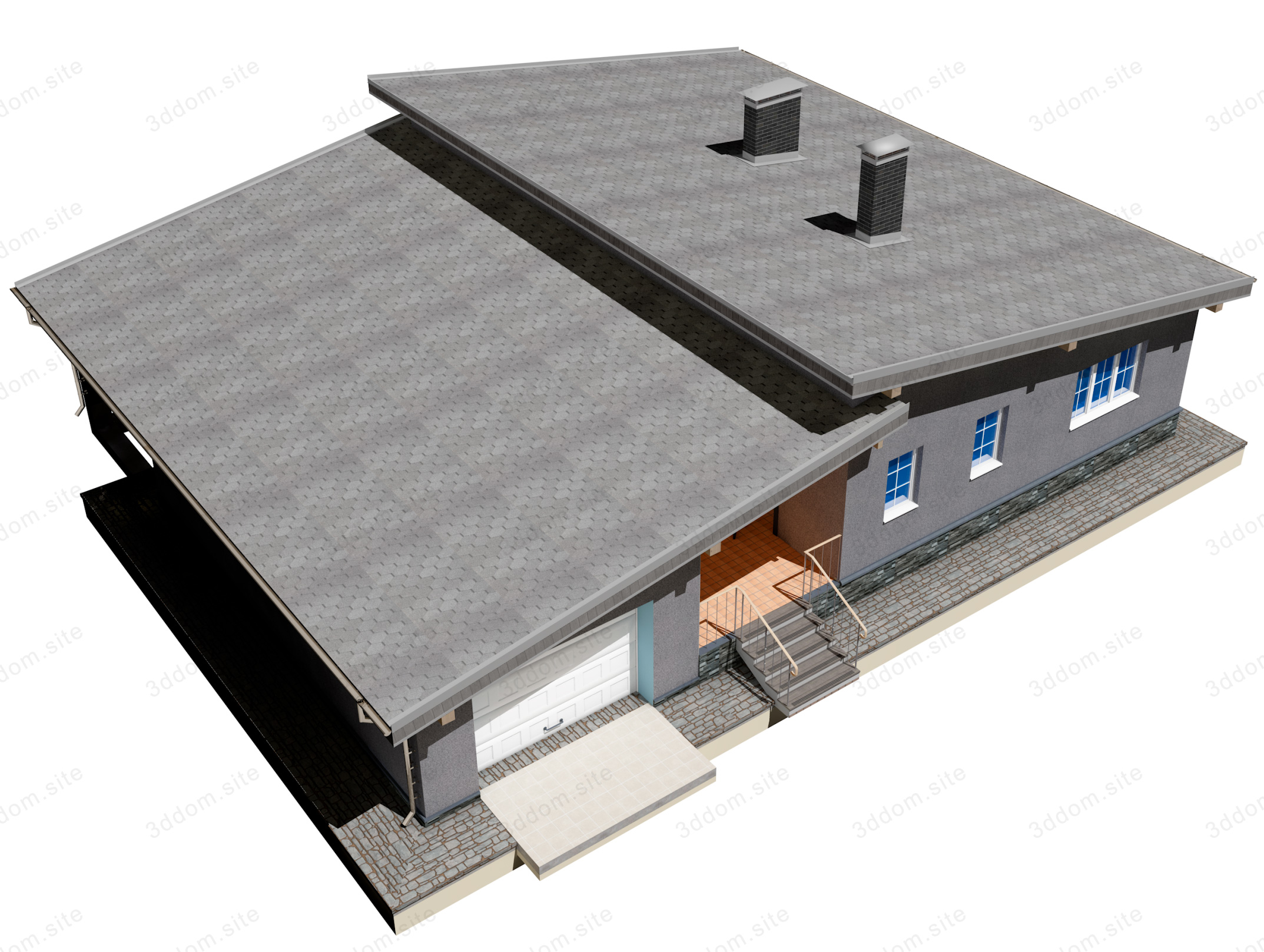

  • Коттедж с односкатной кровлей и террасой, из газобетонного блока 400 мм снаружи облицованного по системе штукатурного фасада с теплоизоляционным слоем из каменной ваты 100 мм ТН-ФАСАД Профи.
  • В плане дом прямоугольной формы, с размерами по осям 17,00 м и 14,00 м.
  • На первом этаже расположены: Крыльцо, Прихожая, Холл, 2 Санузла, Кухня-Гостиная, 2 Спальни, Котельная, Терраса, Гараж.
  • Вход в здание осуществляется через крыльцо террасы.
  • Площадь дома: 95,5 кв.м
  • Общая площадь дома составляет: 175,87 кв.м

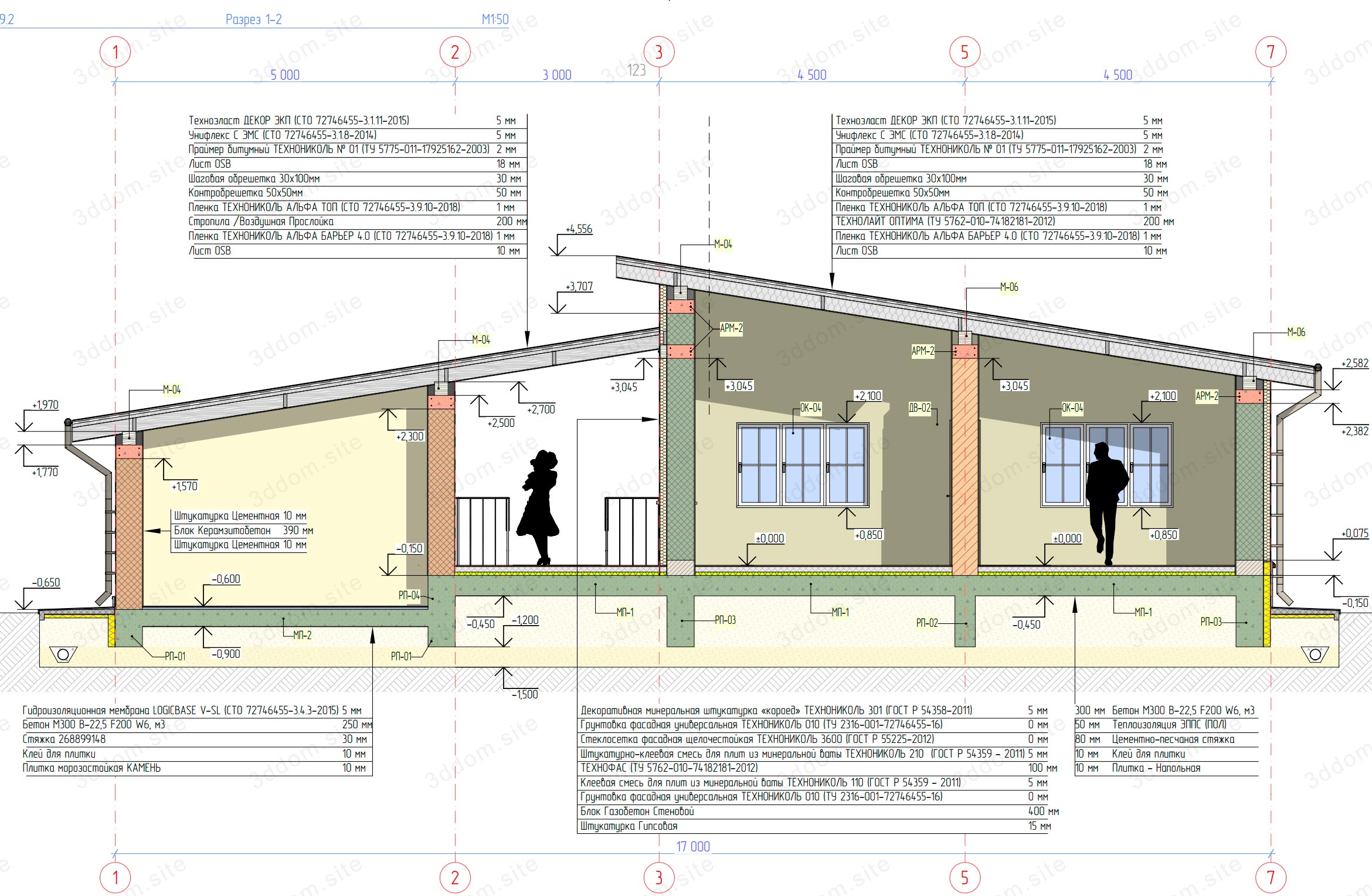

  • Высота первого этажа от 2,7 м до 3,5 м от нуля проекта. Перекрытие этажа деревянное, чердачного типа. Подробные чертежи имеются в проекте.
  • Пространственная жесткость обеспечивается армопоясом 1-го этажа и совместной работой продольных и поперечных стен. Подробные чертежи имеются в проекте.
  • Армопояс обеспечит необходимую прочность стенам от воздействия нагрузок создаваемых кровлей, снегом, ветровыми нагрузками. Подробные чертежи имеются в проекте.
  • Стропильная система разработана с учетом значительных снеговых и ветровых нагрузок. Опирается на мауэрлат, который в свою очередь крепится, посредствам шпилек, к армопоясу. Подробные чертежи имеются в проекте.
  • Фундамент:  Монолитная железобетонная плита, усиленная элементами ленточного фундамента, выполняющих роль ребер жесткости. Подробные чертежи имеются в проекте.

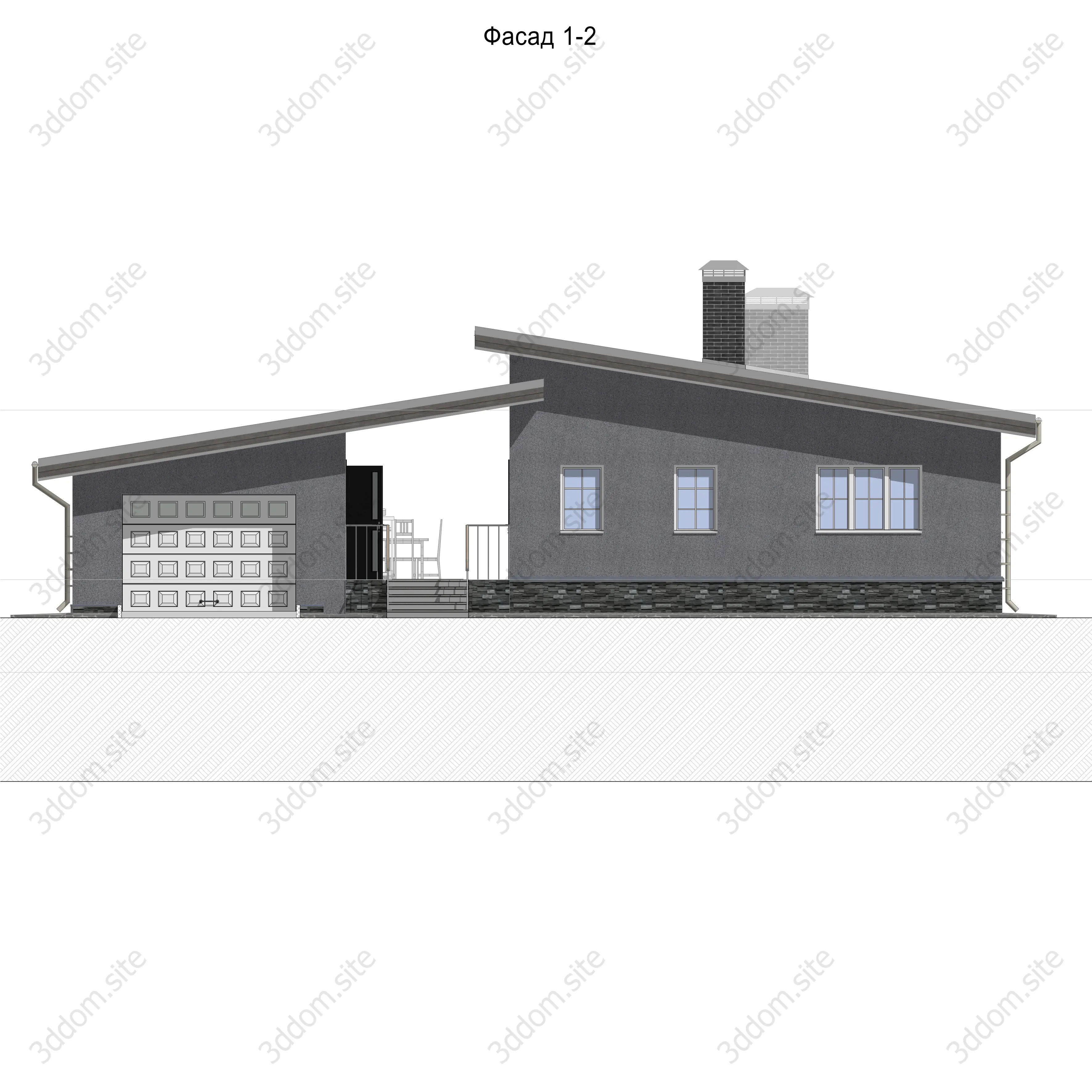

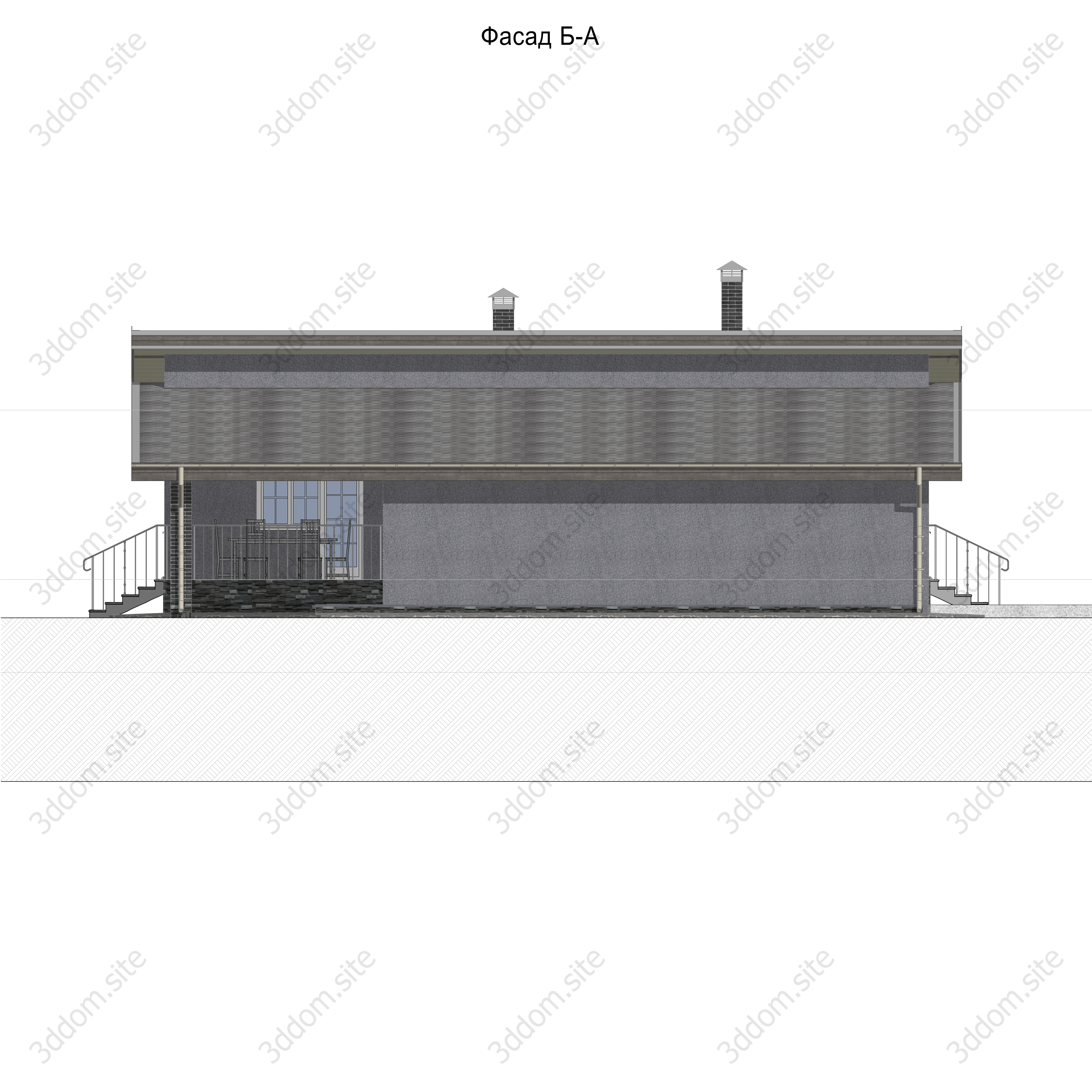

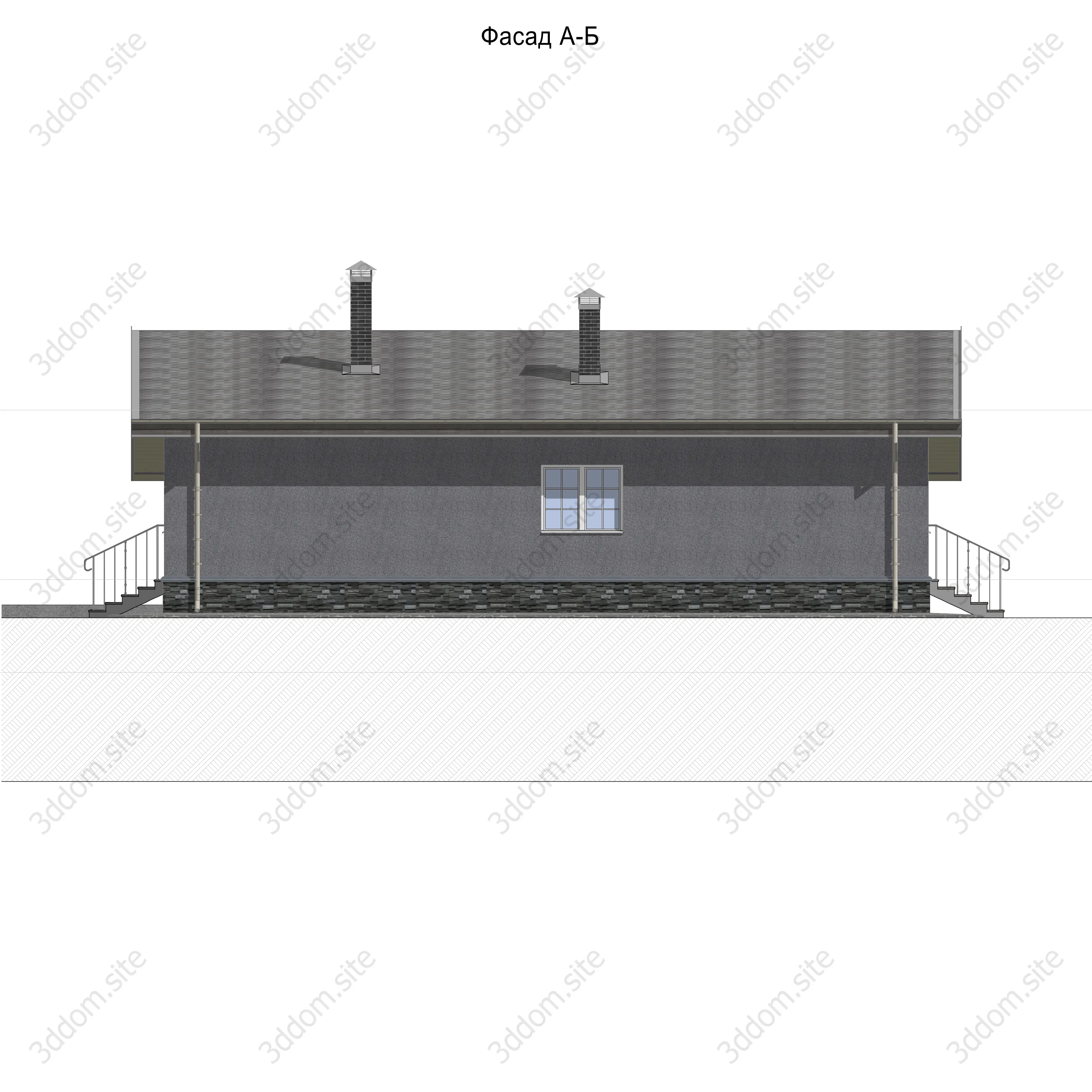

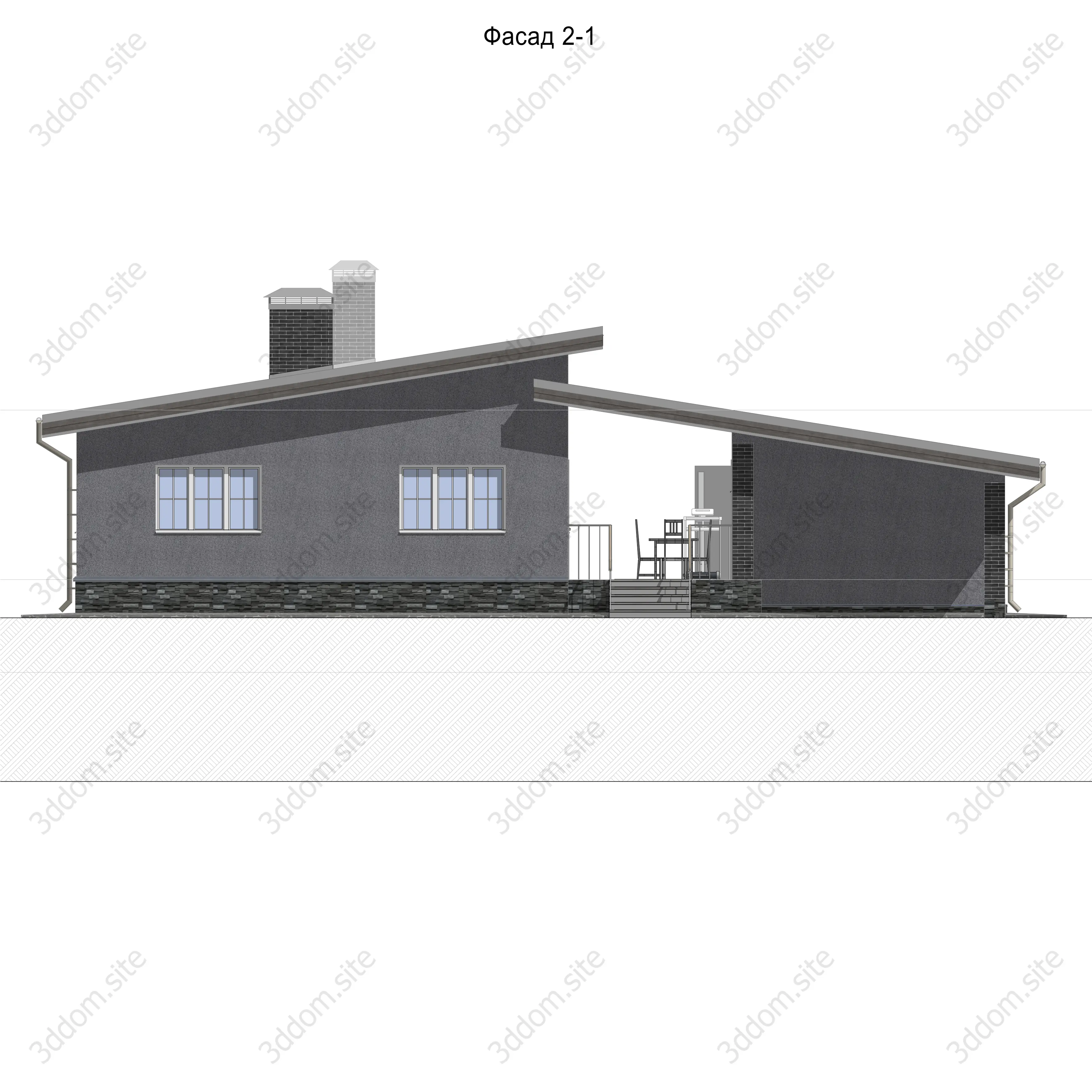

Фасады проекта

Фасады – ортогональные проекции здания на вертикальную плоскость – наружная сторона здания.
Чертеж фасада дает представление о внешнем виде здания, его архитектуре и о соотношениях его отдельных элементов.

  • Внешние стены дома из из газобетонного блока 400 мм снаружи облицованного по системе штукатурного фасада с теплоизоляционным слоем из каменной ваты 100 мм ТН-ФАСАД Профи.
  • Материал внутренних несущие  стен:  кирпич 250х120х65 мм, марки М100
  • Материал внутренних перегородок — кирпич 250х120х65 мм, марки М75.

Фасады Дома могут быть изменены индивидуально по Вашему желанию

Возможны изменения:

  • Декоративные элементы Фасадов
  • Цветовые решения Фасадов
  • Расположение проемов (окна/двери)
  • Форма проемов (окна/двери)
  • Форма ограждений

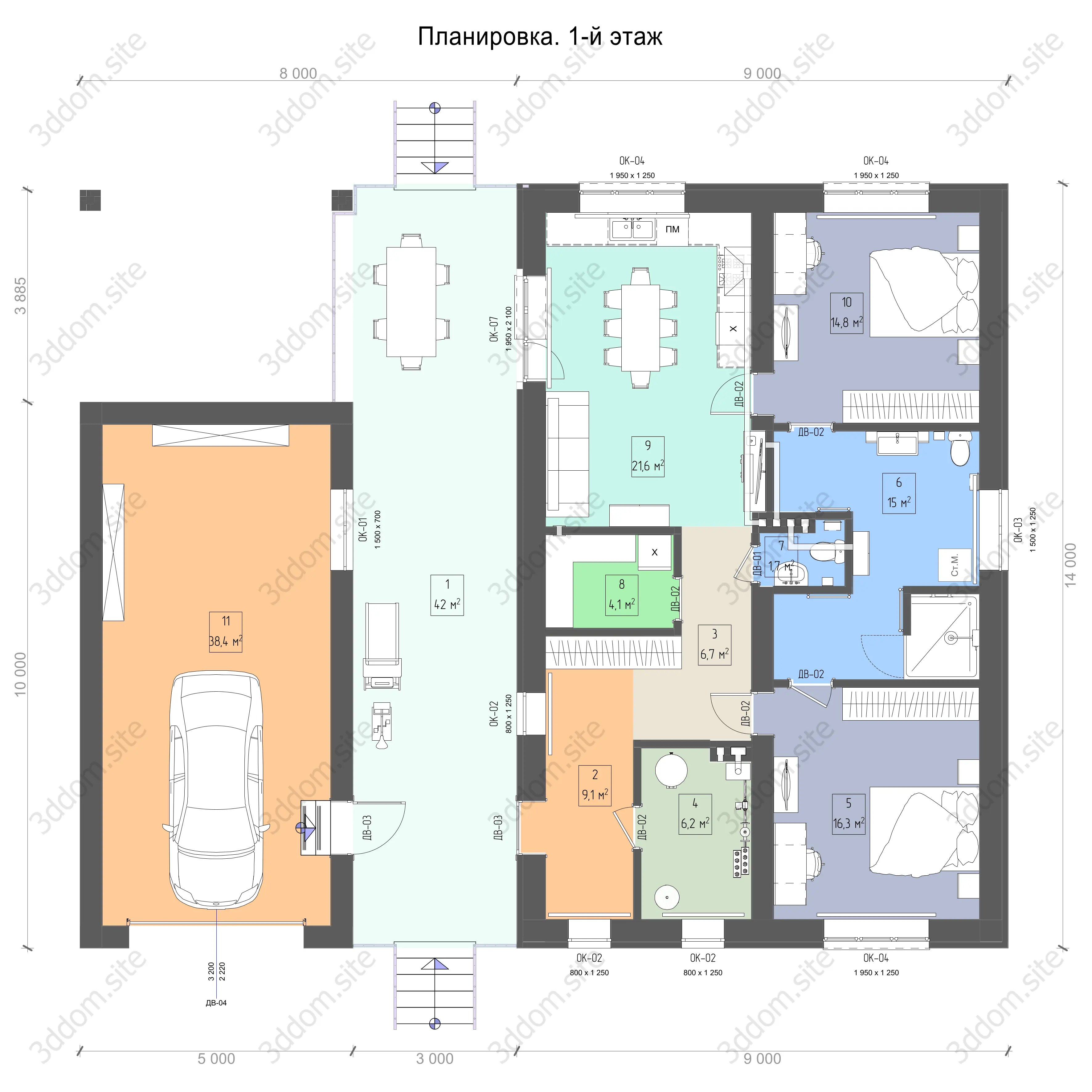

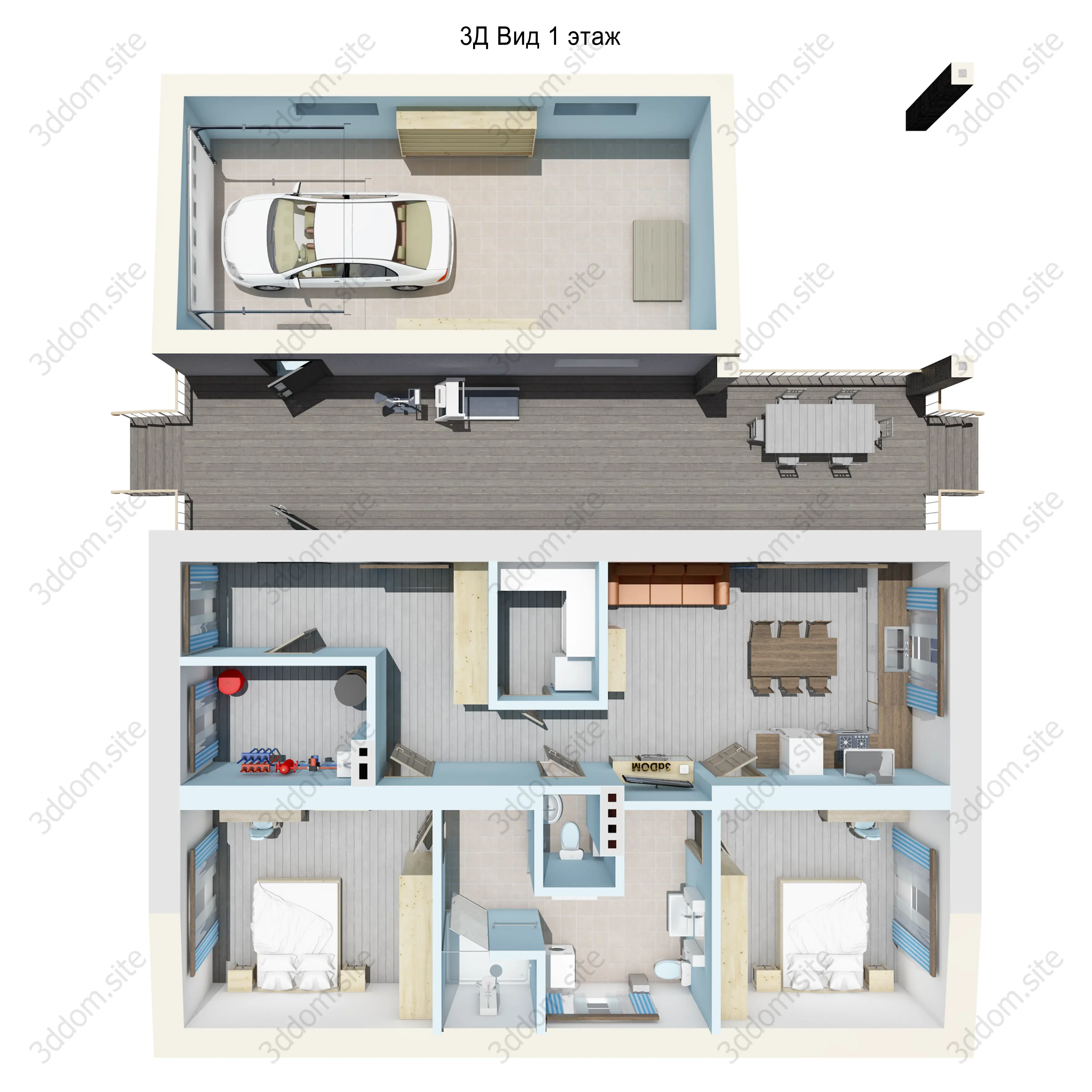

Планировка 1-го этажа

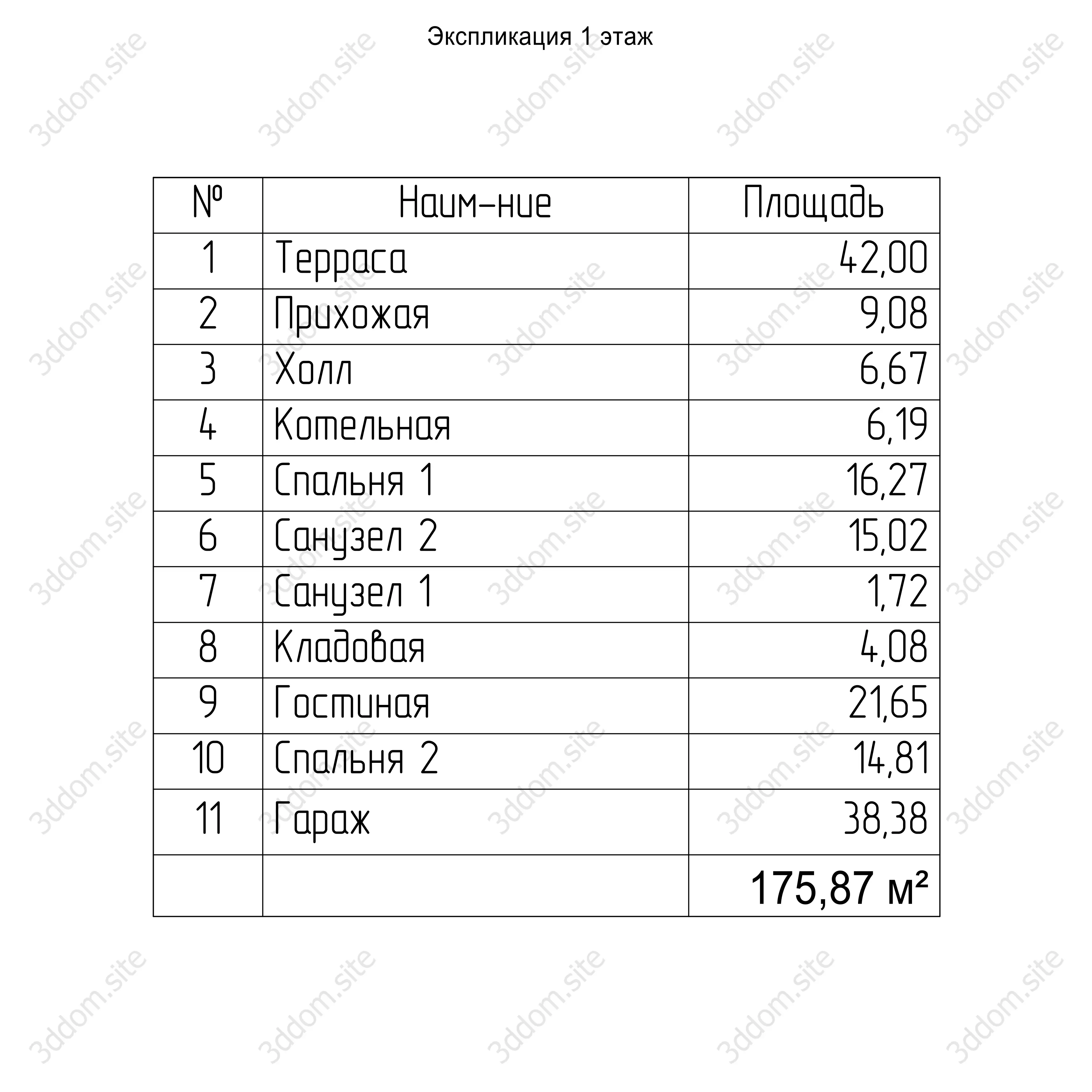

Представлены 2Д Вид и 3Д Вид планировки этажа, номера и площади помещений, экспликация помещений этажа.

Планировка может быть изменена индивидуально по Вашему желанию

На 1-м этаже расположены следующие помещения:

  • Вход в дом осуществляется через крыльцо Террасы(1) с навесом площадью 42 м²
  • ПРИХОЖАЯ(2) с большим шкафом купе площадью 9,1 м²
  • Из прихожей попадаем в ХОЛЛ(3)  площадью 6,7 м²
  • Из Хола вход в СПАЛЬНЮ 1 (5) площадью 16,3 м²
  • Из СПАЛЬНИ 1 (5) можно попасть в  САНУЗЕЛ(6) площадью 15 м²
  • Из Хола вход в  САНУЗЕЛ(7) площадью 1,7 м²
  • Из Хола вход в ГАРДЕРОБ(8) площадью 4,1 м²
  • Из Хола вход в большую ГОСТИНУЮ(8)  совмещенной с кухонной зоной площадью 21,6 м²
  • Из Гостиной можно войти в СПАЛЬНЮ 2 (10) площадью 14,8 м²
  • Из Гостиной можно выйти на ТЕРРАСУ(1) площадью 42 м²
  • На ТЕРРАСЕ(1)  есть вход в ГАРАЖ(11) площадью 38,4 м²

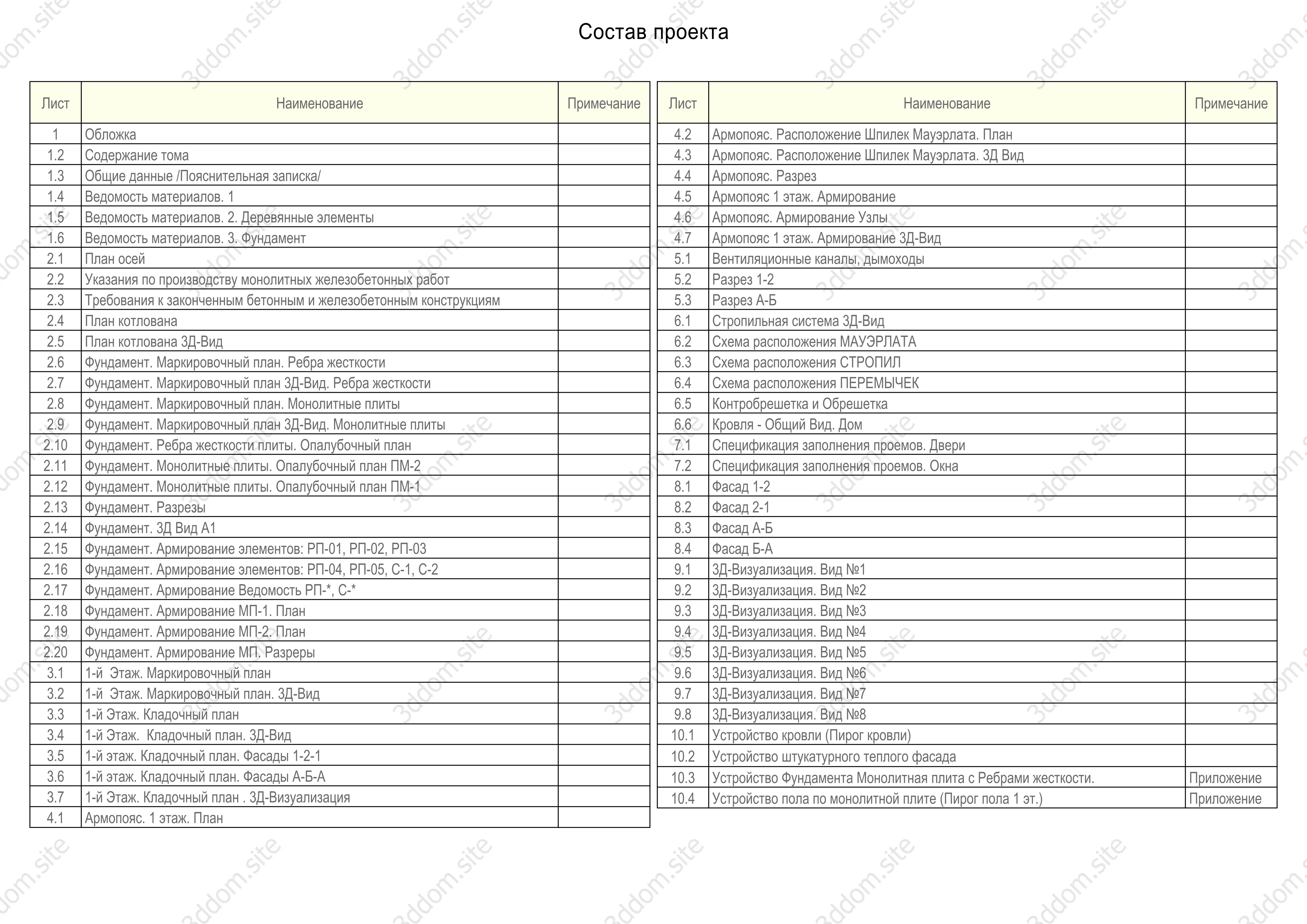

СОСТАВ  проекта «АВАНГАРД»™

Все наименования листов проекта представлены ниже. По Вашему запросу могут быть изготовлены любые дополнительные листы проекта.
Что бы получить более подробную информацию свяжитесь с нами по телефону, в соц сетях или другими способами на нашем сайте.

Планировка может быть изменена индивидуально по Вашему желанию
Фасады Дома могут быть изменены индивидуально по Вашему желанию

Дополнительно:
1. Проект котельной и отопления. Автоматика 100%.
Регулировка в помещениях и приложении.
Радиаторное отопление и теплый пол во всех помещениях.
2. Проект закрытой веранды + проект Бани
