«ВладиМир»™

Одноэтажный коттедж с террасой и вальмовой кровлей

Размер

17,5 м х 15,3 м

Площадь

169 м2

Спальни

3 + 1

Санузлы

2

Поделиться ссылкой на эту страницу

Дом с большой Гостиной совмещенной с Кухней и с выходом на Террасу,
3-мя Спальнями, Гостевой спальней, большой Прихожей, Гардеробом,
Санузлом, Ванной комнатой, Котельной, Тамбуром.

         Характеристики  коттеджа
  • Площадь дома: 169 кв.м
  • Площадь общая: 193,3 кв.м с учётом террасы и крыльца
  • Количество теплых помещений: 12
  • Закрытая терраса: 18 кв.м
  • Парадное крыльцо: 7,8 кв.м
  • Материал внешних стен: Керамический поризованный блок / газоблок
  • Облицовка внешних стен: Кирпич облицовочный / камень
  • Перекрытие 1 этажа: чердачное, деревянное
  • Высота 1 этажа: 3,00 м
  • Кровля: Вальмовая, четырехскатная

Готовый проект для строительства на 92 листах формата А3/А2.
Файл формата PDF, размер: 355 Мбайт.

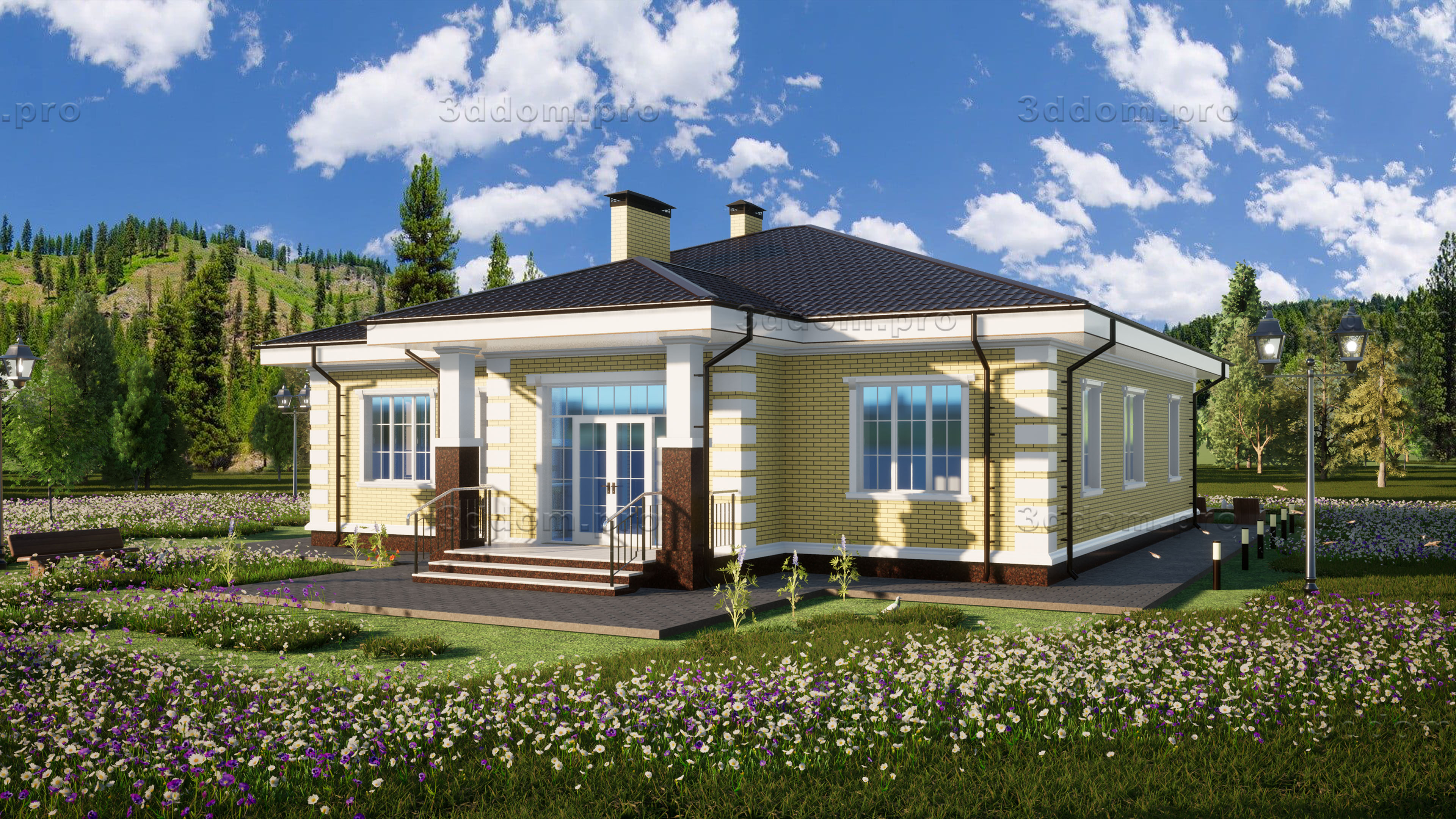

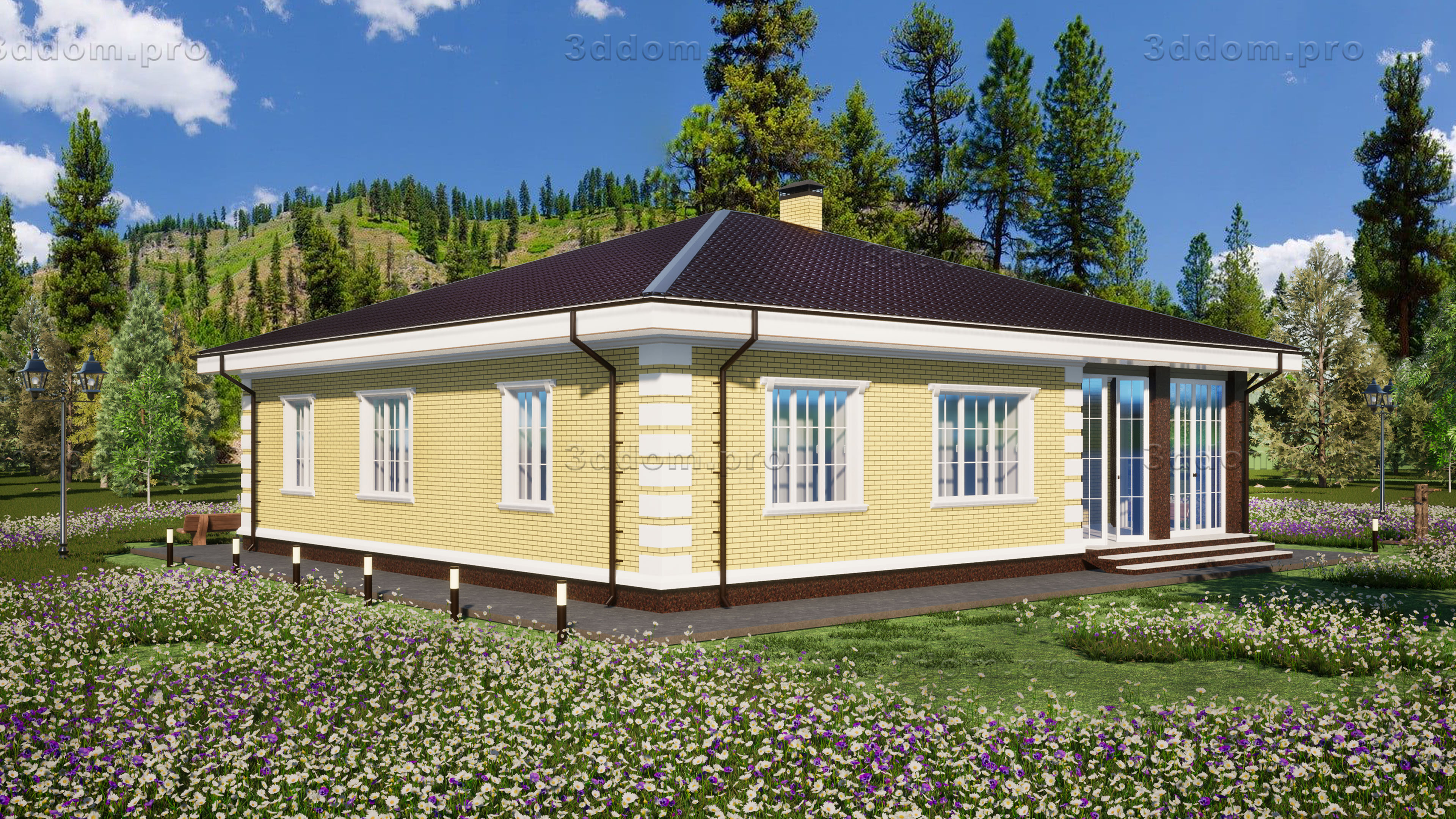

3Д Визуализация в разрешении: 3840 x 2160 пикселей

1

Смотреть этот проект на Wildberries

Прос

Смотреть этот проект на Wildberries

55 000  р.   27 500 р.

До конца
акции

{{_dnn}} : {{_dl}}
{{_hnn}} : {{_hl}}
{{_mnn}} : {{_ml}}
{{_snn}} : {{_sl}}

Информация о проекте «ВладиМир»™

  • Внешние стены дома возводятся из керамического поризованного блока / газоблока, облицовываются облицовочным кирпичом и/или декоративным камнем.
  • В плане дом прямоугольной формы, с размерами по осям 17,5 м и 15,3 м.
  • На первом этаже расположены: Крыльцо, Прихожая, Холл, Санузел, Кухня-Гостиная, 3 Спальни, Гостевая, Гардероб, Котельная, Терраса.
  • Вход в здание осуществляется через крыльцо парадного входа и крыльцо террасы.
  • Площадь отапливаемой части дома: 169 кв.м
  • Общая площадь дома составляет: 194,6 м² с учётом Крыльца (7,8 м²)  и Террасы (18,0 м²).
  • Высота первого этажа 3,00 метра от нуля проекта. Перекрытие этажа деревянное, чердачного типа. Подробные чертежи имеются в проекте.
  • Пространственная жесткость обеспечивается армопоясом 1-го этажа и совместной работой продольных и поперечных стен. Подробные чертежи имеются в проекте.
  • Армопояс обеспечит необходимую прочность стенам от воздействия нагрузок создаваемых кровлей, снегом, ветровыми нагрузками. Подробные чертежи имеются в проекте.
  • Стропильная система разработана с учетом значительных снеговых и ветровых нагрузок. Опирается на мауэрлат, который в свою очередь крепится, посредствам шпилек, к армопоясу. Подробные чертежи имеются в проекте.
  • Фундамент:  Монолитная железобетонная плита, усиленная элементами ленточного фундамента, выполняющих роль ребер жесткости. Подробные чертежи имеются в проекте.

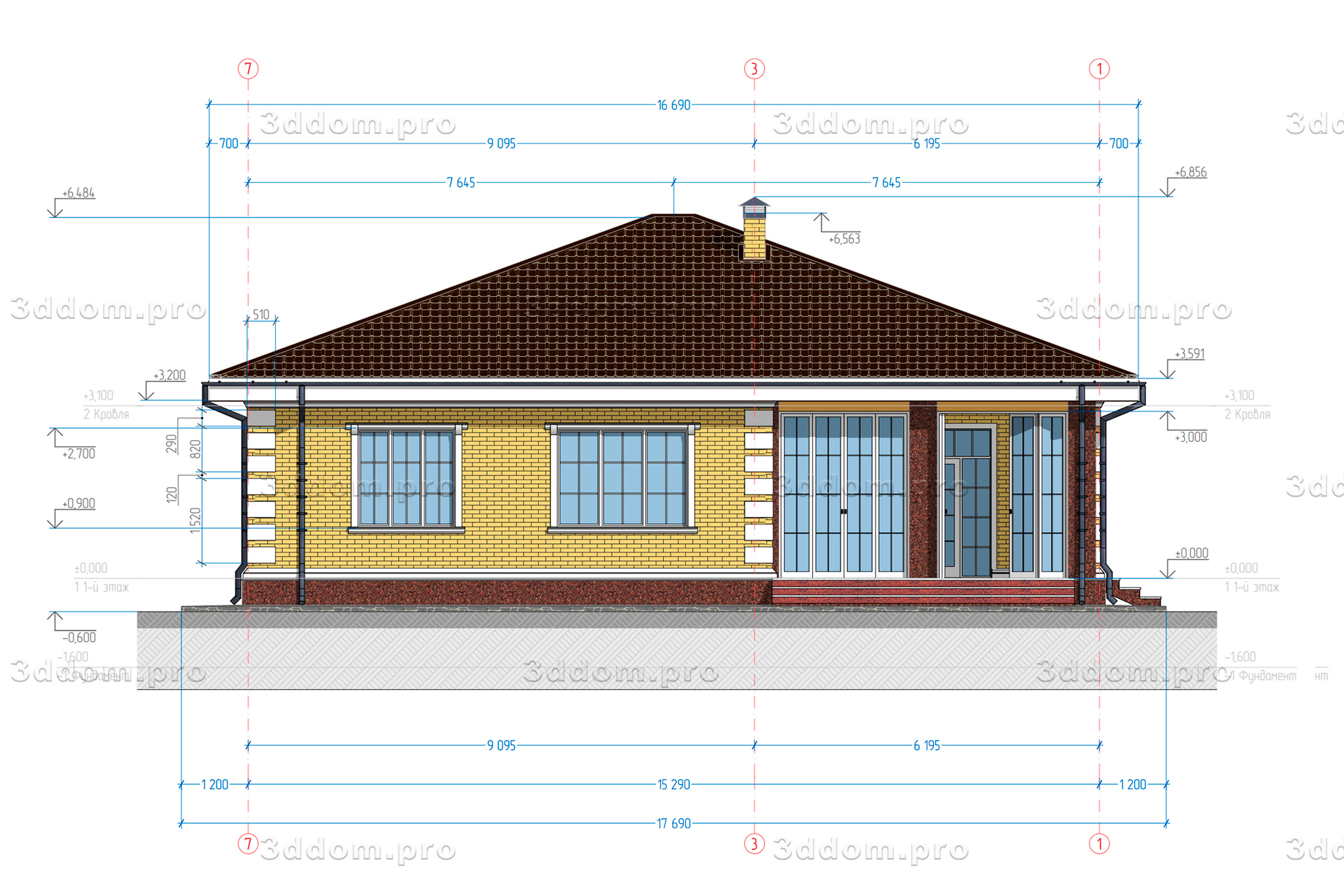

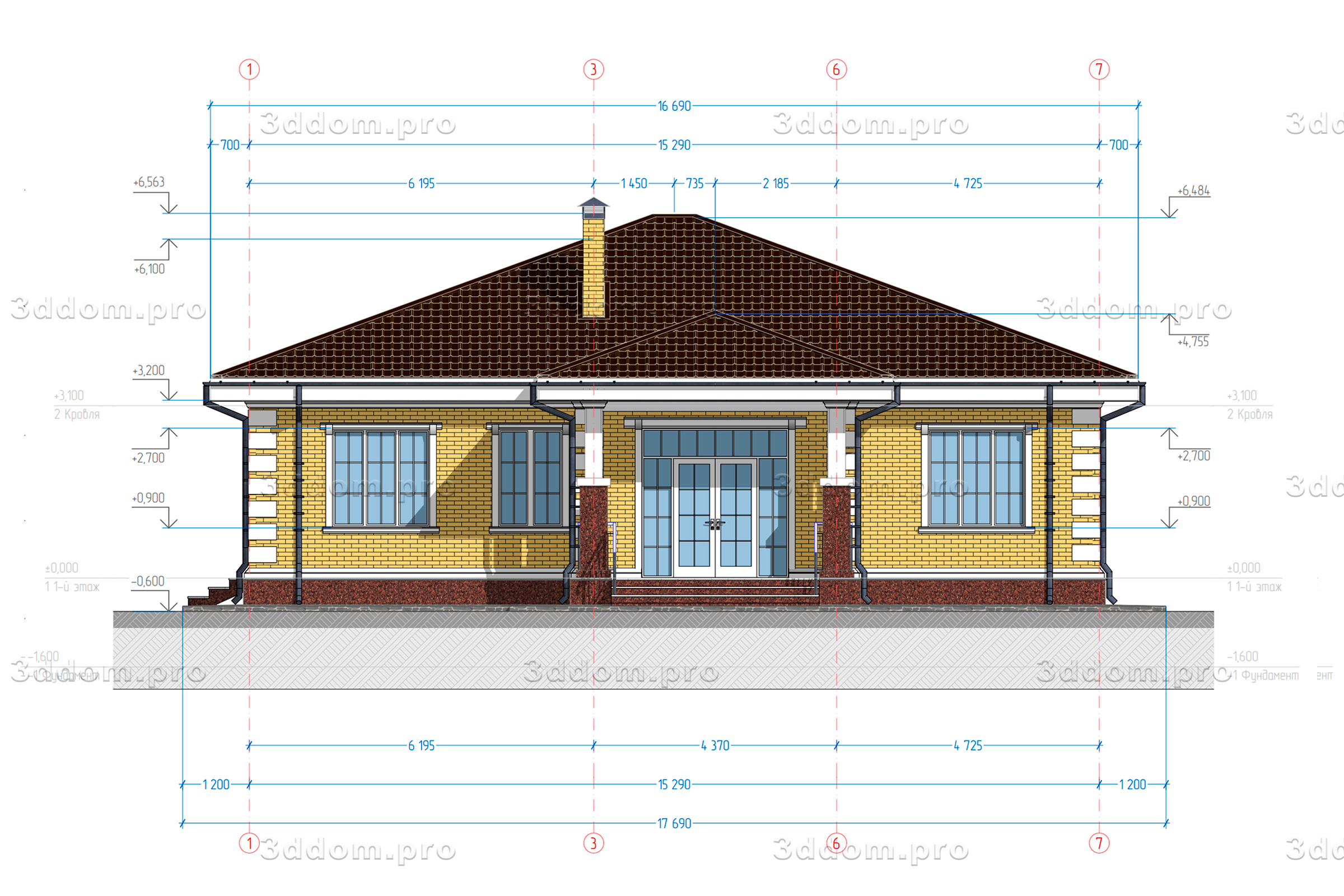

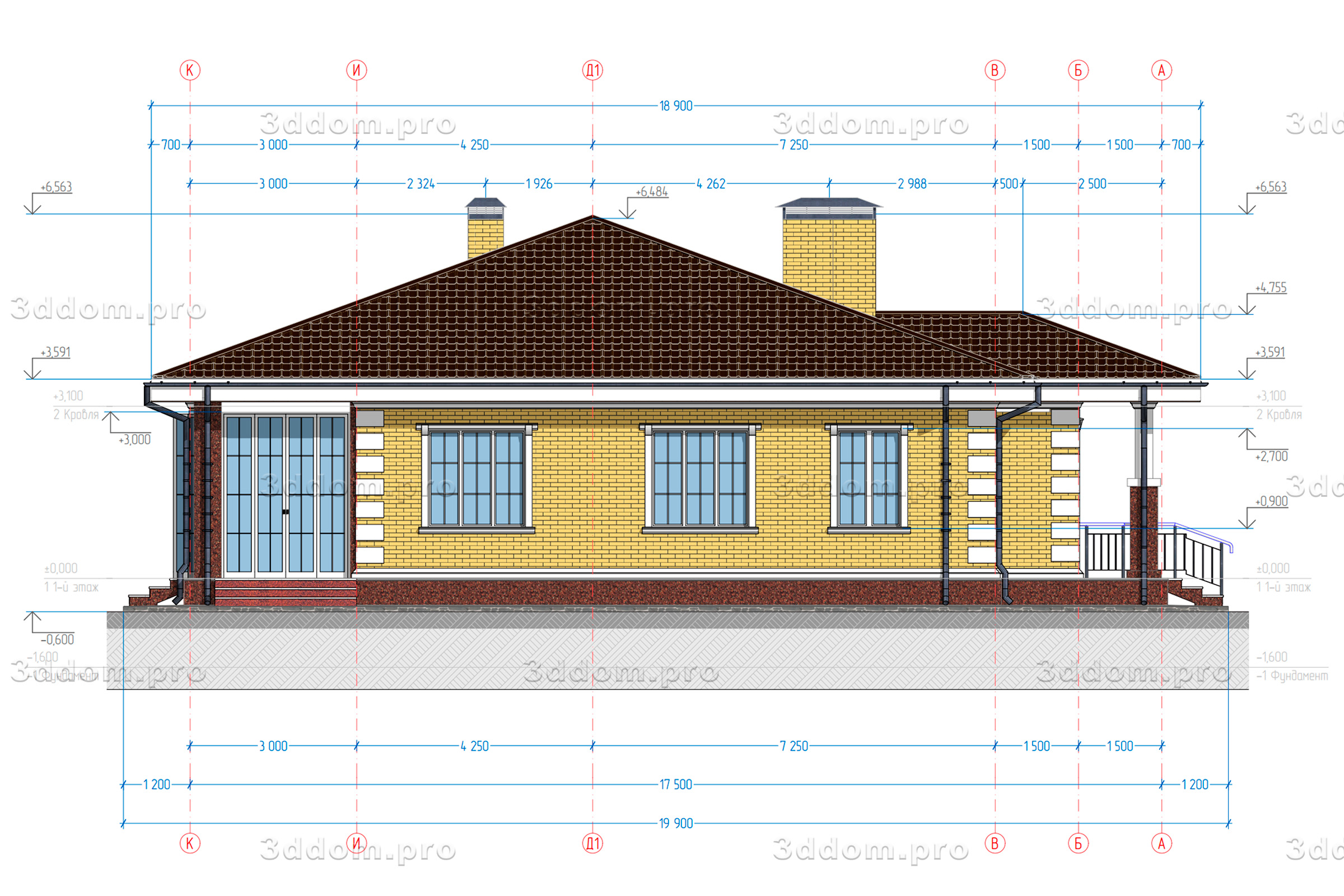

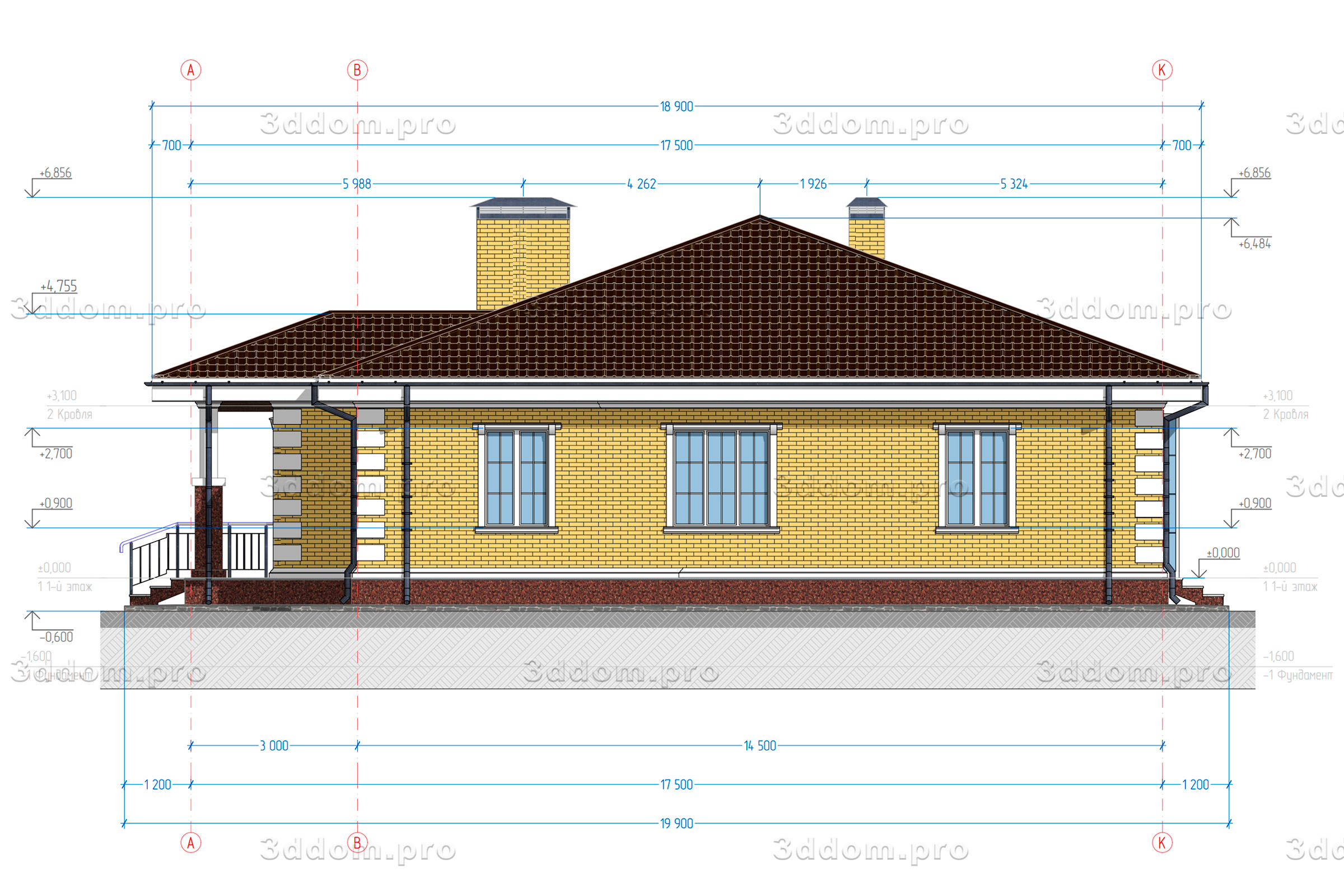

Фасады коттеджа

Фасады – ортогональные проекции здания на вертикальную плоскость – наружная сторона здания.
Чертеж фасада дает представление о внешнем виде здания, его архитектуре и о соотношениях его отдельных элементов.
  • Внешние стены дома из керамического поризованного блока / газоблока, облицовываются облицовочным кирпичом и/или декоративным камнем.
  • Материал наружных стен: керамический поризованный блок М100 380х250х219(h) / газоблок
  • Материал облицовки наружных стен: облицовочный кирпич 250х120х65 мм, марки М100 / декоративный камень
  • Материал внутренних несущие  стен:  кирпич 250х120х65 мм, марки М100
  • Материал внутренних перегородок — кирпич 250х120х65 мм, марки М75.

Фасады Дома могут быть изменены индивидуально по Вашему желанию

      Возможные изменения:
  • Декоративные элементы Фасадов
  • Цветовые решения Фасадов
  • Расположение проемов (окна/двери)
  • Форма проемов (окна/двери)
  • Форма ограждений

Планировка коттеджа

Представлен 3Д Вид планировки этажа, номера и площади помещений.

  • Список теплых помещений:
    1. Гостиная: ________________38,1 кв.м
    2. Кухня:____________________13,4 кв.м
    3. Прихожая: _______________15,9 кв.м
    4. Спальня 1: _______________19,3 кв.м
    5. Спальня 2: _______________17,3 кв.м
    6. Спальня 3: _______________17,0 кв.м
    7. Гостевая: _________________12,9 кв.м
    8. Санузел: __________________2,2 кв.м
    9. Ванная с санузлом: ______6,6 кв.м
    10. Котельная: ______________5,9 кв.м
    11. Гардероб: _______________3,7 кв.м
    12. Холл:_____________________16,5 кв.м
  • Список не отапливаемых помещений:
    1. Закрытая терраса: ________18 кв.м
    2. Парадное крыльцо:________7,8 кв.м

Планировка может быть изменена индивидуально по Вашему желанию

Состав  проекта

На фото представлены все наименования листов проекта.

Поделиться ссылкой на эту страницу

Информация о проекте который Вы получите:
        Проект содержит все необходимые чертежи для строительства дома,
        а именно:
  • План котлована
  • Дренажная система(применяется в случае наличия на участке грунтовых вод)
  • Фундаменты(План, 3Д вид, спецификация)
  • Армирование фундаментов(План, 3Д вид, спецификация)
  • Размещение труб водоотведения(План, 3Д вид, спецификация)
  • Колонны террасы(План, 3Д вид, спецификация)
  • Армирование колонн террасы
  • Маркировочный план 1-го этажа
  • Кладочные планы 1-го этажа(План, 3Д вид, спецификация)
  • Армопояс 1-го этажа(План, 3Д вид, спецификация)
  • Армирование армопояса 1-го этажа
  • Расположение шпилек мауэрлата(План, 3Д вид, спецификация)
  • Расположение мауэрлата(План, 3Д вид, спецификация)
  • Перекрытие 1-го этажа(План, 3Д вид, спецификация)
  • Дымоходы и вентканалы
  • Схемы расположения элементов кровли:
  • Лежни(План, 3Д вид, спецификация)
  • Стойки(План, 3Д вид, спецификация)
  • Подкосы(План, 3Д вид, спецификация)
  • Прогоны(План, 3Д вид, спецификация)
  • Стропила диагональные(План, 3Д вид, спецификация)
  • Стропила(План, 3Д вид, спецификация)
  • Обрешетка и контробрешетка(План, 3Д вид, спецификация)
  • Стропильная система 3Д Виды
  • План кровли
  • Разрезы кровли
  • Разрез дома общий
  • Спецификация окон
  • Спецификация дверей
  • Фасады(4 листа)
  • 3Д Визуализация(7 листов)
  • Приложения(4 листа)
  • В проекте так же содержаться все необходимые ведомости материалов(8 листов), планы осей, указания по производству монолитных и железобетонных работ, пояснительная записка и другие листы, всего 92 листа(см. содержание проекта)
  • Подробнее можно ознакомиться с содержанием проекта на представленном фото
    На фото содержания представлены все наименования листов проекта.

По Вашему запросу могут быть изготовлены любые дополнительные листы проекта.
Что бы получить более подробную информацию свяжитесь с нами по телефону, в соц сетях или другими способами на нашем сайте.
