«Серафим»™

Двухэтажный коттедж с балконом, террасой и вальмовой кровлей

Размер

19,1 м х 14,6 м

Площадь

219 м2

Спальни

2 + 1

Санузлы

2

Поделиться ссылкой на эту страницу

Дом с большой Гостиной совмещенной с Кухней с камином  и с выходом на Террасу, большой Прихожей и большим шкафом купе, Санузлом, Котельной, Тамбуром, 4-мя Спальнями, Гардеробом, и Ванной комнатой.

         Характеристики  коттеджа
  • Площадь дома: 185 кв.м
  • Площадь общая: 250 кв.м с учётом террасы, крыльца и балкона
  • Количество теплых помещений: 15
  • Терраса: 26,3 кв.м
  • Парадное крыльцо: 19,9 кв.м
  • Балкон: 19,9 кв.м
  • Материал внешних стен: Керамический поризованный блок / газоблок
  • Облицовка внешних стен: Кирпич облицовочный / камень
  • Перекрытие 1 этажа: Монолитное ж/б
  • Перекрытие 2 этажа: чердачное, деревянное
  • Высота 1 этажа: 3,00 м
  • Высота 2 этажа: 3,00 м
  • Кровля: Вальмовая, многоскатная

Готовый проект для строительства на 129 листах формата А3/А2.
Файл формата PDF, размер файла: 320 Мбайт.

1

Наши проекты на Wildberries

Прос

Наши проекты на Wildberries

111 000  р.   55 500 р.

До конца
акции

{{_dnn}} : {{_dl}}
{{_hnn}} : {{_hl}}
{{_mnn}} : {{_ml}}
{{_snn}} : {{_sl}}

Информация о проекте

  • Внешние стены дома возводятся из керамического поризованного блока / газоблока, облицовываются облицовочным кирпичом и/или декоративным камнем.
  • В плане дом прямоугольной формы, с размерами по осям 11,25 метров на 12,25 метров..
  • На первом этаже расположены: Крыльцо, Прихожая, Гардероб, Холл, Ванная комната, Кухня, Гостиная, Котельная, Терраса.
  • На втором этаже расположены: Холл, Спальня 1, Спальня 2, Спальня 3, Ванная комната 2, Прачечная, Кабинет, Балкон.
  • Вход в здание осуществляется через крыльцо парадного входа и крыльцо террасы с противоположной стороны.
  • Площадь отапливаемых помещений составляет: 185 кв.м
  • Общая площадь дома составляет: 249,78 м2
  • Высота первого этажа 3,0 м. от верха чистовой отделки пола 1-го этажа
  • Высота второго этажа 3,0 м. от верха чистовой отделки пола 2-го этажа
  • Конструктивная система здания стеновая (бескаркасная) с перекрестной конструктивной схемой.
  • Пространственная жесткость обеспечивается армопоясами 1-го и 2-го этажей, совместной работой продольных и поперечных стен.
  • Фундамент - Монолитная железобетонная плита, усиленная элементами ленточного фундамента, выполняющих роль ребер жесткости, имеющими общее армирование с плитой.
  • В проекте показано устройство дренажной системы по периметру фундамента с последующей откачкой дренажных вод.
  • Армопояс обеспечит необходимую прочность стенам от воздействия нагрузок создаваемых кровлей, снегом, ветровыми нагрузками. Подробные чертежи имеются в проекте.
  • Стропильная система разработана с учетом значительных снеговых и ветровых нагрузок. Опирается на мауэрлат, который в свою очередь крепится, посредствам шпилек, к армопоясу. Подробные чертежи имеются в проекте.
  • Фундамент:  Монолитная железобетонная плита, усиленная элементами ленточного фундамента, выполняющих роль ребер жесткости. Подробные чертежи имеются в проекте.

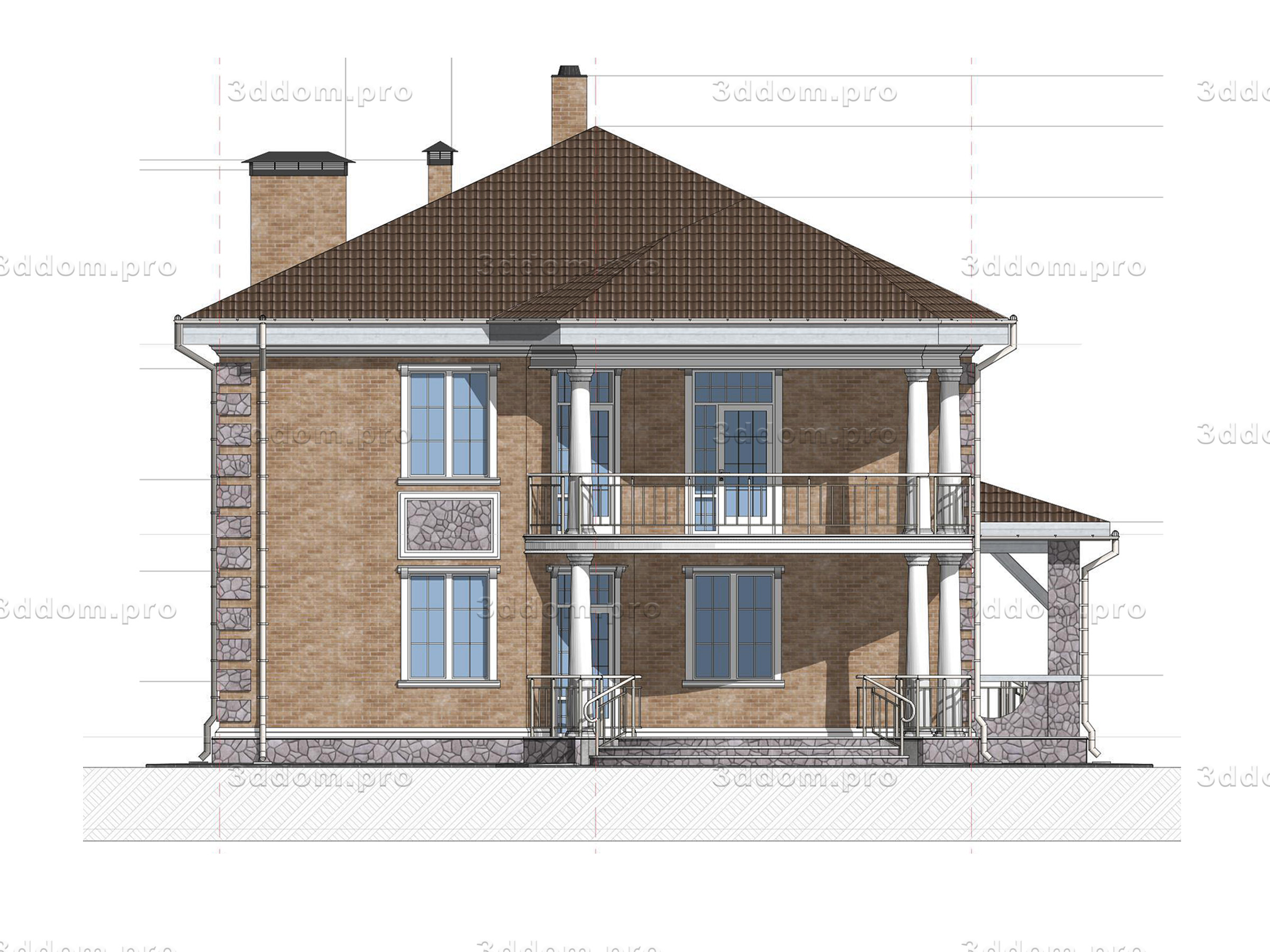

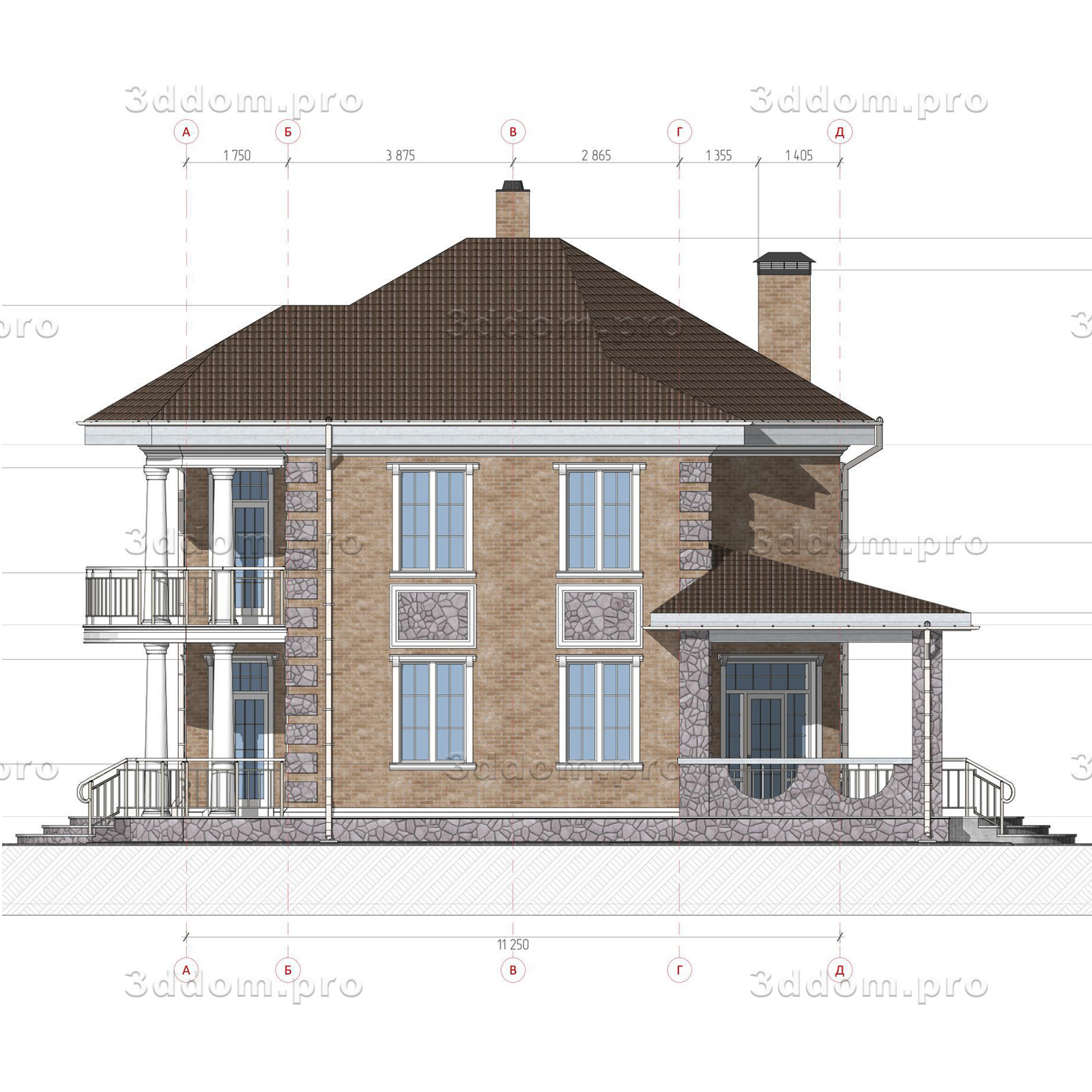

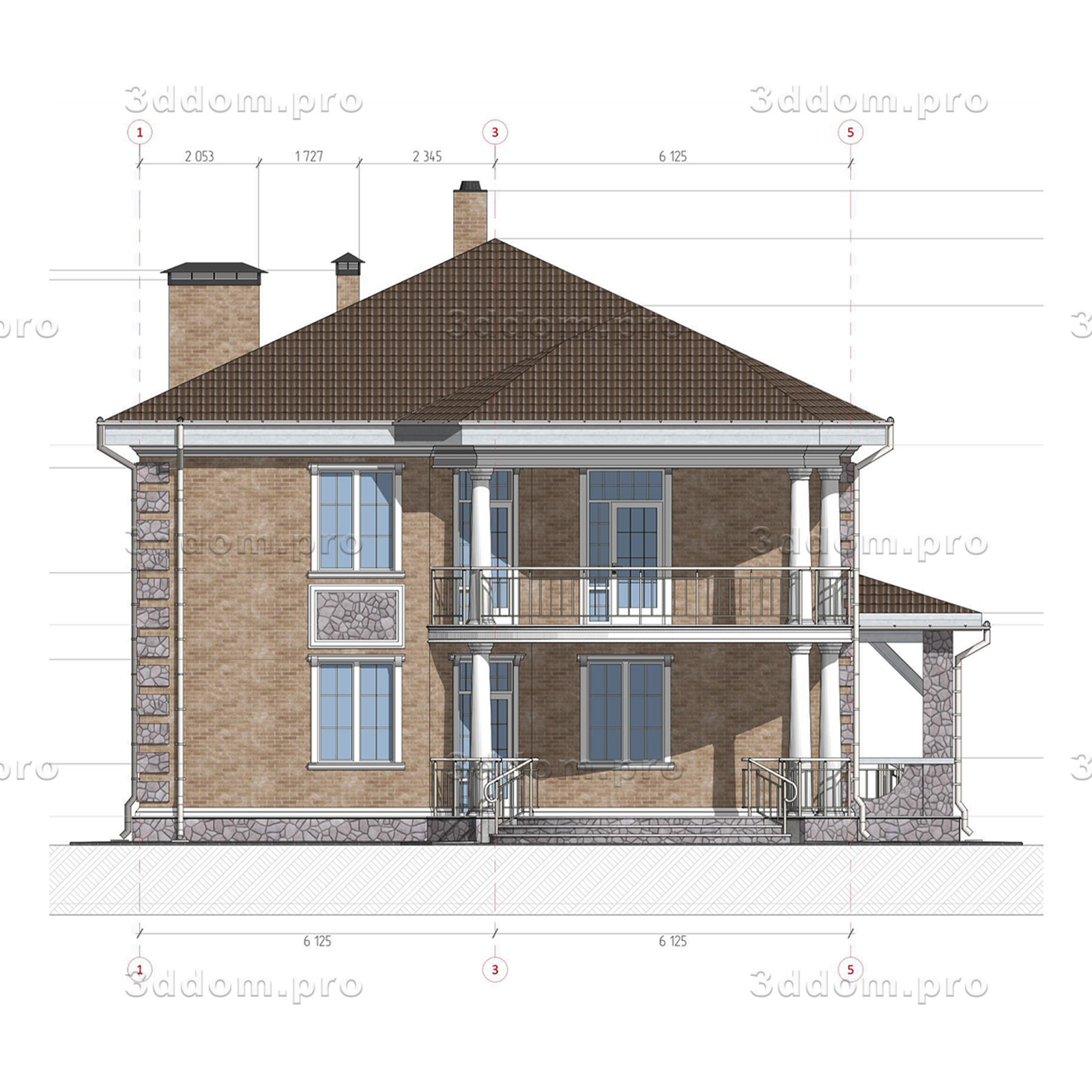

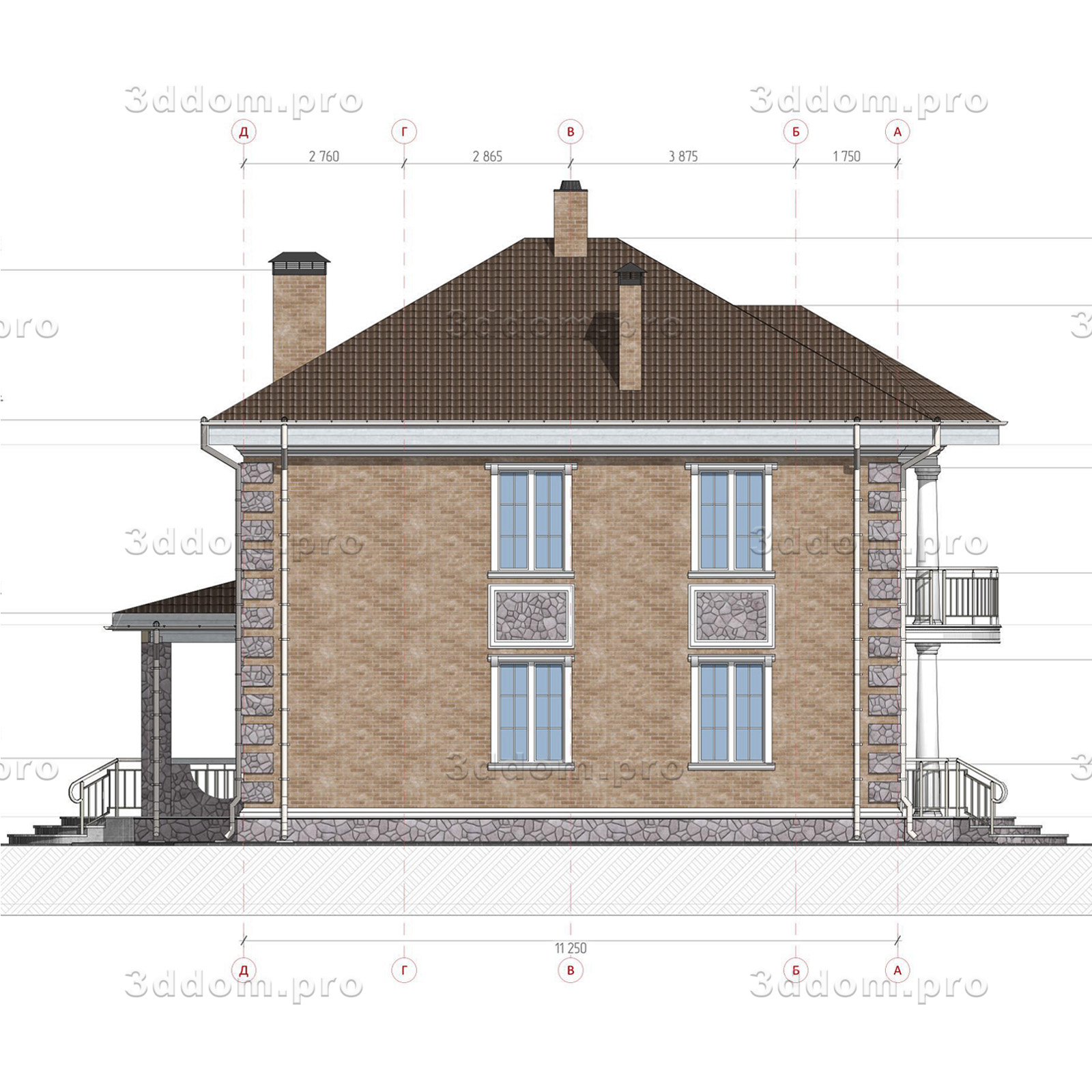

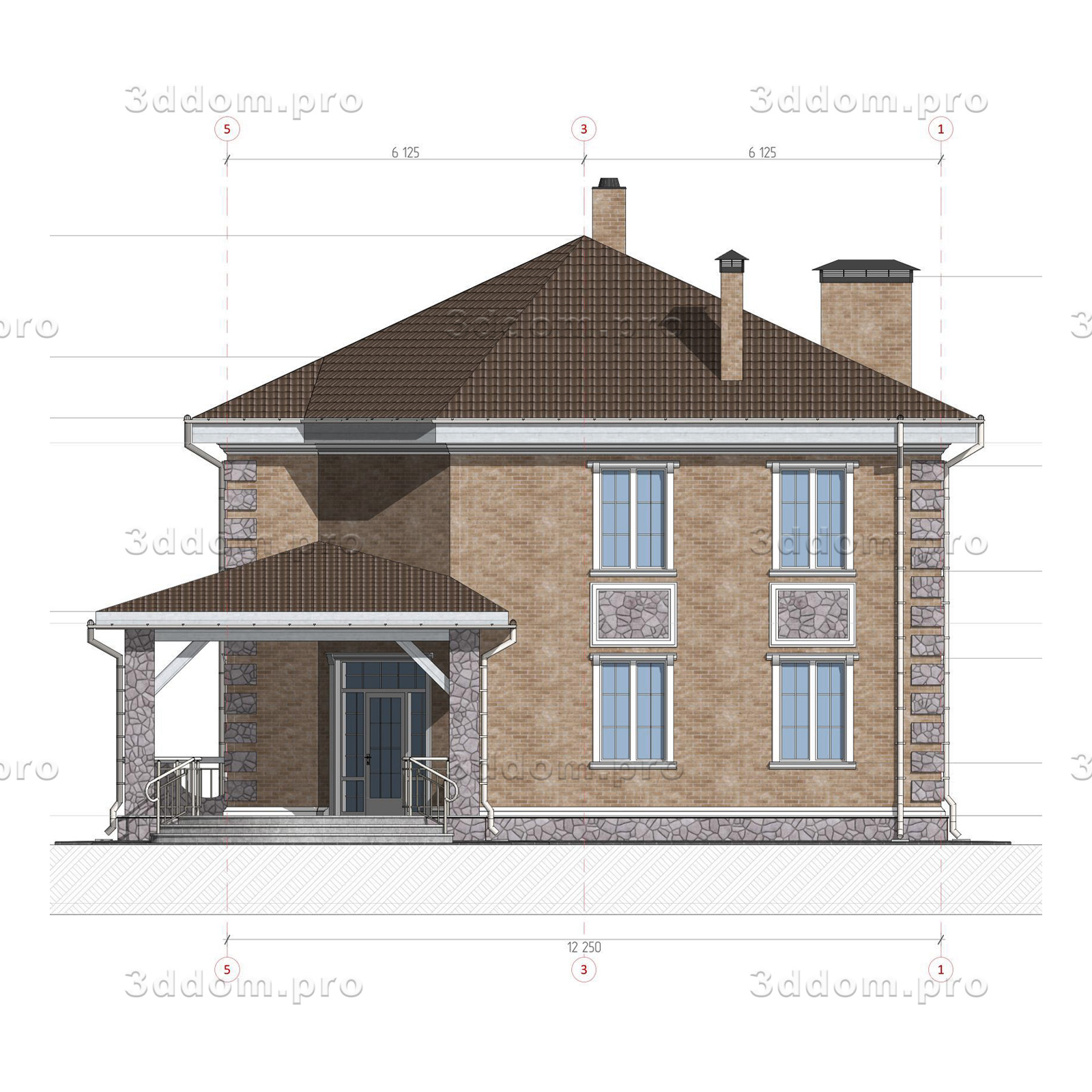

Фасады коттеджа

Фасады – ортогональные проекции здания на вертикальную плоскость – наружная сторона здания.
Чертеж фасада дает представление о внешнем виде здания, его архитектуре и о соотношениях его отдельных элементов.
  • Внешние стены дома из керамического поризованного блока / газоблока, облицовываются облицовочным кирпичом и/или декоративным камнем.
  • Материал наружных стен: керамический поризованный блок М100 380х250х219(h) / газоблок
  • Материал облицовки наружных стен: облицовочный кирпич 250х120х65 мм, марки М100 / декоративный камень
  • Материал внутренних несущие  стен:  кирпич 250х120х65 мм, марки М100
  • Материал внутренних перегородок — кирпич 250х120х65 мм, марки М75.

Фасады Дома могут быть изменены индивидуально по Вашему желанию

      Возможные изменения:

  • Декоративные элементы Фасадов
  • Цветовые решения Фасадов
  • Расположение проемов (окна/двери)
  • Форма проемов (окна/двери)
  • Форма ограждений

Планировка 1-го этажа

Представлен 3Д Вид планировки этажа, номера и площади помещений.

  • Список теплых помещений:
    1. Прихожая: _______________19,90 кв.м
    2. Холл:_____________________ 7,80 кв.м
    3. Гардероб: ________________3,0 кв.м
    4. Ванная комната: _________5,24 кв.м
    5. Котельная: ______________  5,06 кв.м
    6. Гостиная: ________________ 39,18 кв.м
    7. Кухонная зона:__________ 15,03 кв.м
    8. Кладовая:________________ 10,15 кв.м


  • Список не отапливаемых помещений:
    9. Терраса: __________________20,1 кв.м
    10. Крыльцо: ________________19,9 кв.м

  • Площадь этажа: 142,45 кв.м
  • Площадь теплых помещений этажа: 102,45 кв.м
  • Площадь теплых помещений дома: 185 кв.м
  • Площадь дома общая: 286,2 кв.м с учётом террасы, гаража и крыльца

Планировка может быть изменена индивидуально по Вашему желанию

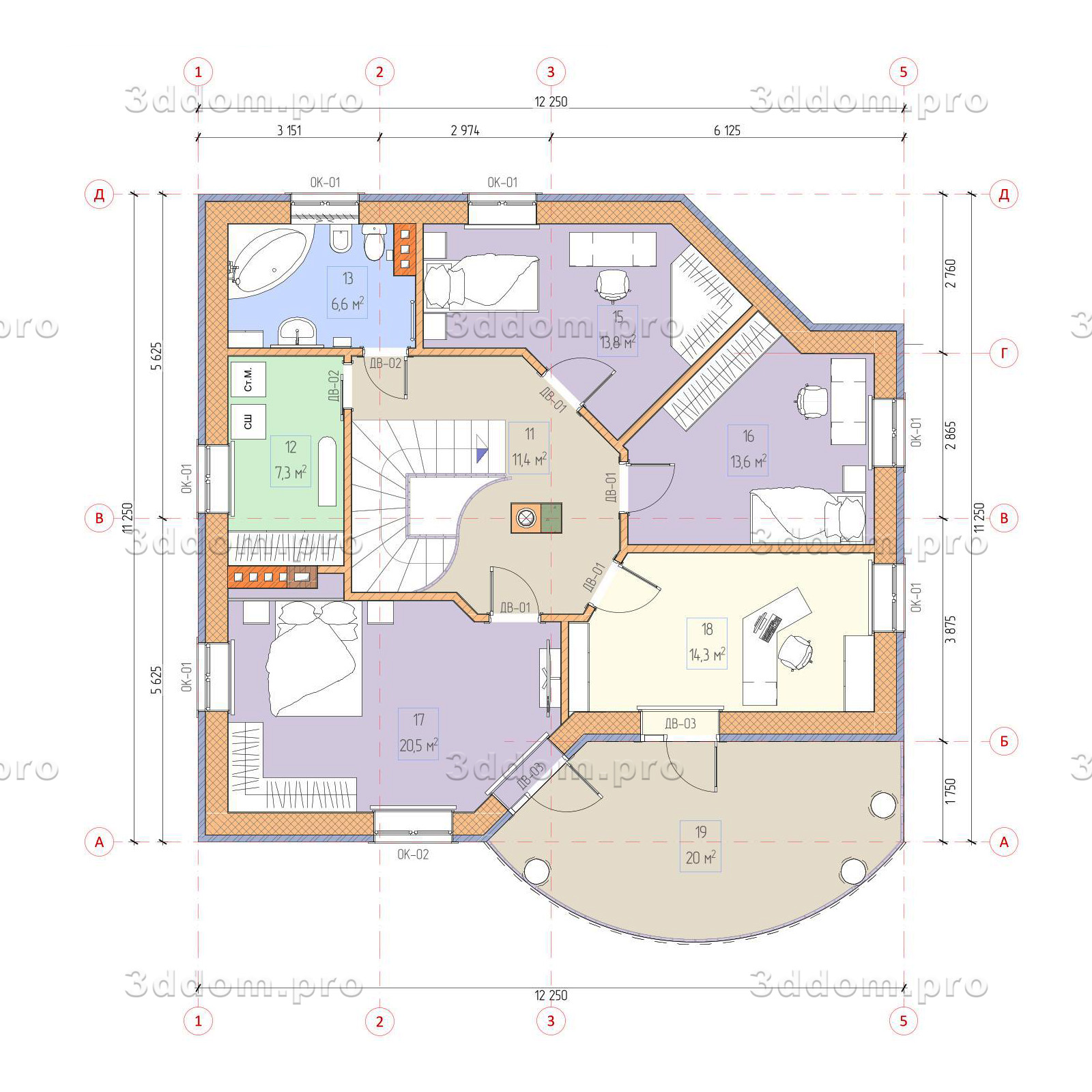

Планировка 2-го этажа

Представлен 3Д Вид планировки этажа, номера и площади помещений.

  • Список теплых помещений:
    11. Холл 2: ___________________19,90 кв.м
    12. Прачечная:_______________7,26 кв.м
    13. Ванная комната 2: _______6,62 кв.м
    14. Спальня 1: _______________ 13,79 кв.м
    15. Спальня 2: _______________ 13,56 кв.м
    16. Спальня 3: _______________ 20,48 кв.м
    17. Кабинет:__________________14,27 кв.м
    18. Кладовая:________________ 10,15 кв.м

  • Список не отапливаемых помещений:
    19. Балкон: ___________________19,9 кв.м

  • Площадь этажа: 107,33 кв.м
  • Площадь теплых помещений этажа: 87,37 кв.м
  • Площадь теплых помещений дома: 185 кв.м
  • Площадь дома общая: 286,2 кв.м с учётом террасы, гаража и крыльца

Планировка может быть изменена индивидуально по Вашему желанию

СОСТАВ  проекта «Серафим»™

Поделиться ссылкой на эту страницу

Информация о проекте который Вы получите:
     Проект содержит все необходимые чертежи для строительства дома,
     а именно:

  • План котлована
  • Дренажная система(применяется в случае наличия на участке грунтовых вод)
  • Фундаменты(План, 3Д вид, спецификация)
  • Армирование фундаментов(План, 3Д вид, спецификация)
  • Колонны террасы(План, 3Д вид, спецификация)
  • Армирование колонн террасы
  • Маркировочный план 1-го этажа
  • Кладочные планы 1-го этажа(План, 3Д вид, спецификация)
  • Армопояс 1-го этажа(План, 3Д вид, спецификация)
  • Армирование армопояса 1-го этажа
  • Перекрытие 1-го этажа(План, 3Д вид, спецификация)
  • Схемы расположения элементов кровли Террасы
  • Лежни(План, 3Д вид, спецификация)
  • Стойки(План, 3Д вид, спецификация)
  • Подкосы(План, 3Д вид, спецификация)
  • Прогоны(План, 3Д вид, спецификация)
  • Стропила диагональные(План, 3Д вид, спецификация)
  • Стропила(План, 3Д вид, спецификация)
  • Обрешетка и контробрешетка(План, 3Д вид, спецификация)
  • Стропильная система 3Д Виды
  • Маркировочный план 2-го этажа
  • Кладочные планы 2-го этажа(План, 3Д вид, спецификация)
  • Армопояс 2-го этажа(План, 3Д вид, спецификация)
  • Армирование армопояса 2-го этажа
  • Расположение шпилек мауэрлата(План, 3Д вид, спецификация)
  • Расположение мауэрлата(План, 3Д вид, спецификация)
  • Перекрытие 2-го этажа(План, 3Д вид, спецификация)
  • Дымоходы и вентканалы
  • Схемы расположения элементов кровли:
  • Лежни(План, 3Д вид, спецификация)
  • Стойки(План, 3Д вид, спецификация)
  • Подкосы(План, 3Д вид, спецификация)
  • Прогоны(План, 3Д вид, спецификация)
  • Стропила диагональные(План, 3Д вид, спецификация)
  • Стропила(План, 3Д вид, спецификация)
  • Обрешетка и контробрешетка(План, 3Д вид, спецификация)
  • Стропильная система 3Д Виды
  • План кровли
  • Разрезы кровли

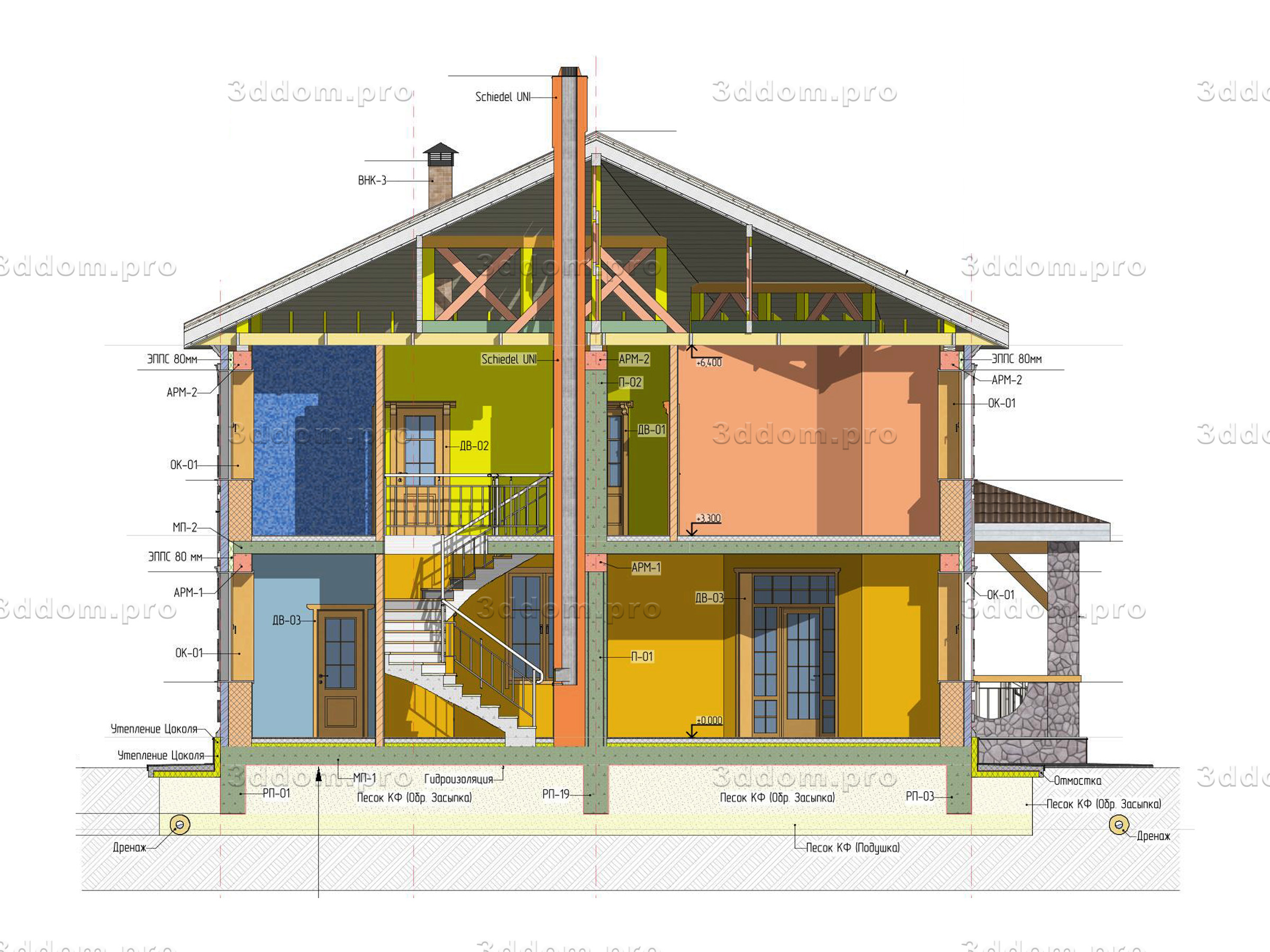

  • Разрез дома общий
  • Спецификация окон
  • Спецификация дверей
  • Фасады(4 листа)
  • 3Д Визуализация(7 листов)
  • Приложения(4 листа)
  • В проекте так же содержаться все необходимые ведомости материалов(8 листов), планы осей, указания по производству монолитных и железобетонных работ, пояснительная записка и другие листы, всего 92 листа(см. содержание проекта)

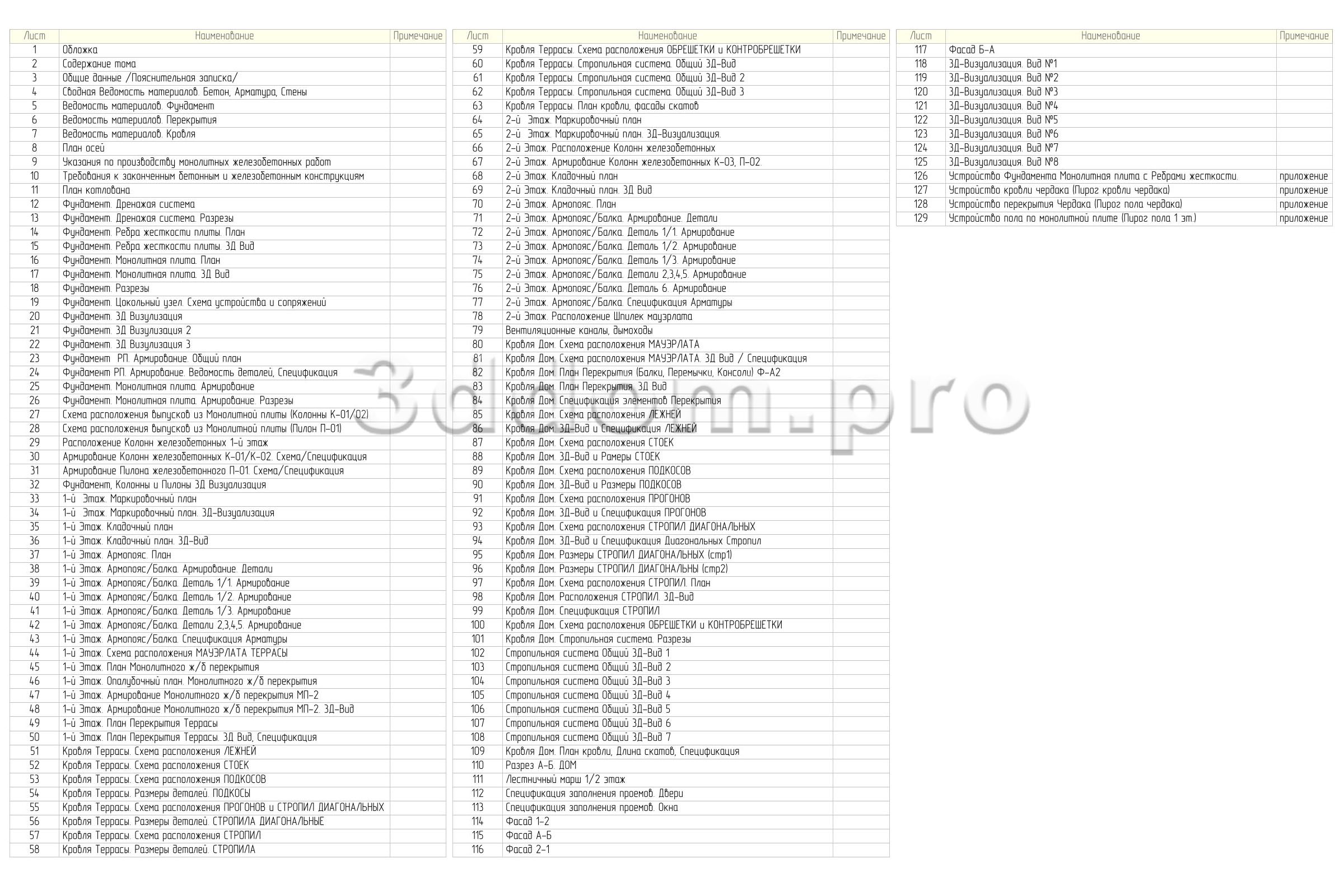

  • Подробнее можно ознакомиться с содержанием проекта на представленном фото
    На фото содержания представлены все наименования листов проекта.

По Вашему запросу могут быть изготовлены любые дополнительные листы проекта.
Что бы получить более подробную информацию свяжитесь с нами по телефону, в соц сетях или другими способами на нашем сайте.
