«Юлианна»™
Двухэтажный коттедж с вальмовой кровлей, зимнем садом и камином
Дом с большой Гостиной совмещенной с кухней с камином и с выходом в зимний сад, большой Прихожей, Двумя санузлами, Котельной, Тамбуром, 4-мя Спальнями, Гардеробом, Ванной комнатой, Сауной, Двумя кабинетами
Характеристики коттеджа
- Площадь дома жилая: 194,1 кв.м
- Площадь общая: 229,4 кв.м с учётом
- Количество теплых помещений: 19
- Зимний сад: 25,5 кв.м
- Парадное крыльцо: 9,8 кв.м
- Материал внешних стен: Керамический поризованный блок / газоблок
- Облицовка внешних стен: Кирпич облицовочный / камень
- Перекрытие 1 этажа: Плиты ж/б
- Перекрытие 2 этажа: чердачное, деревянное
- Высота 1 этажа: 3,00 м
- Высота Гостиной и Зимнего сада: 3,60 м
- Высота 2 этажа: 3,00 м
- Кровля: Вальмовая, многоскатная
Готовый проект для строительства на 115 листах формата А3/А2.
Размер файла: 200 Мбайт, Формат PDF
130 000 р. 65 000 р.
До конца
акции
{{_dnn}}
:
{{_dl}}
{{_hnn}}
:
{{_hl}}
{{_mnn}}
:
{{_ml}}
{{_snn}}
:
{{_sl}}

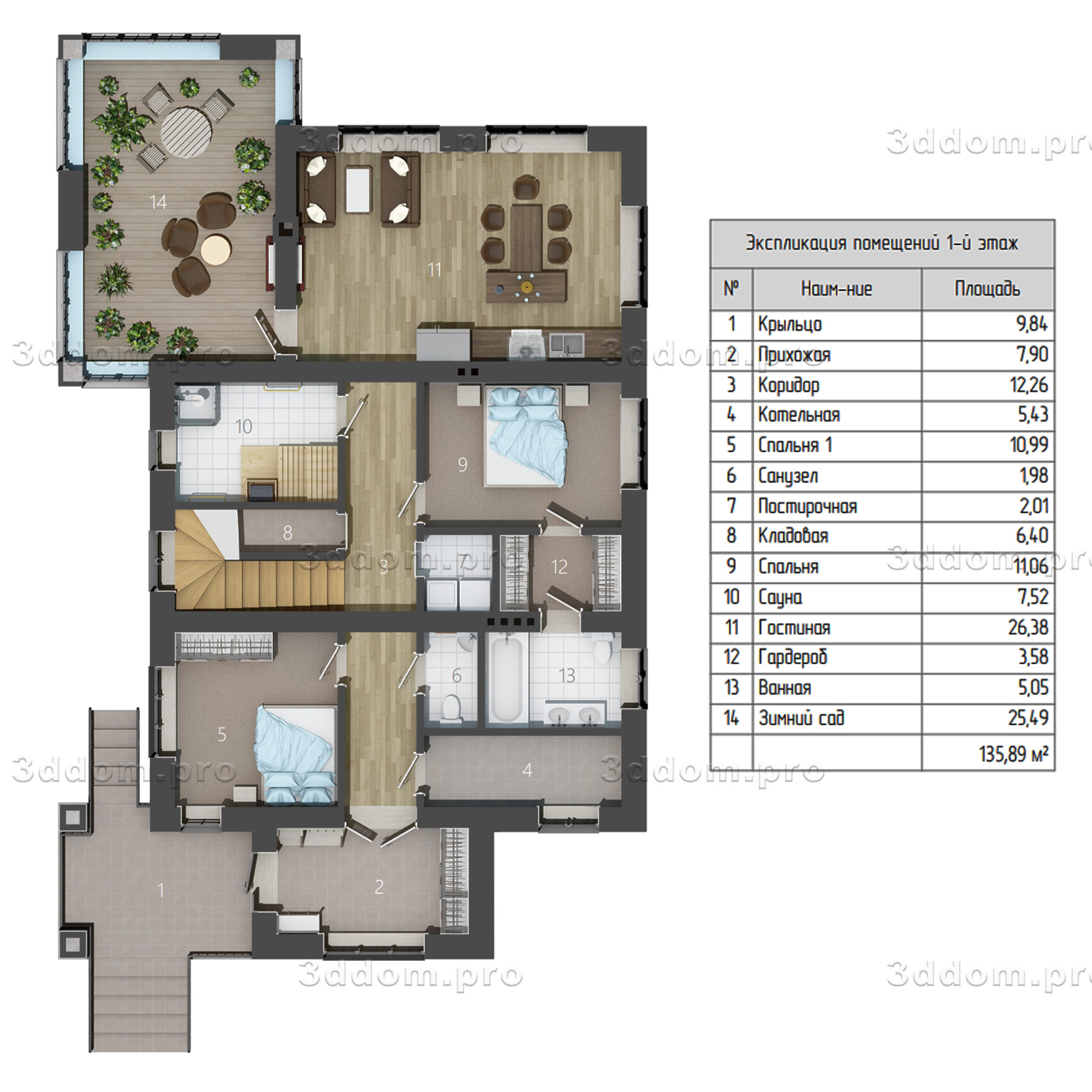

Планировка 1-го этажа
Представлен 3Д Вид планировки этажа, номера и площади помещений.
- Список теплых помещений:
1. Крыльцо: _________________9,84 кв.м
2. Прихожая:________________ 7,90 кв.м
3. Коридор: _________________12,26 кв.м
4. Котельная: _______________5,43 кв.м
5. Спальня 1: _______________11,00 кв.м
6. Санузел : ________________ 2,00 кв.м
7. Постирочная:____________2,01 кв.м
8. Кладовая:________________ 6,40 кв.м
9. Спальня :________________ 11,06 кв.м
10. Сауна :__________________7,52 кв.м
11. Гостиная+кухня:________26,38 кв.м
12. Гардероб :_______________3,58 кв.м
13. Ванная комната :________5,05 кв.м
14. Зимний сад :_____________25,49 кв.м - Список не отапливаемых помещений:
1. Крыльцо: ________________9,84 кв.м
- Площадь этажа: 135,89 кв.м
- Площадь теплых помещений этажа: 126,05 кв.м
- Площадь теплых помещений дома: 219,56 кв.м
- Площадь дома общая: 229,4 кв.м с учётом крыльца
Планировка может быть изменена индивидуально по Вашему желанию

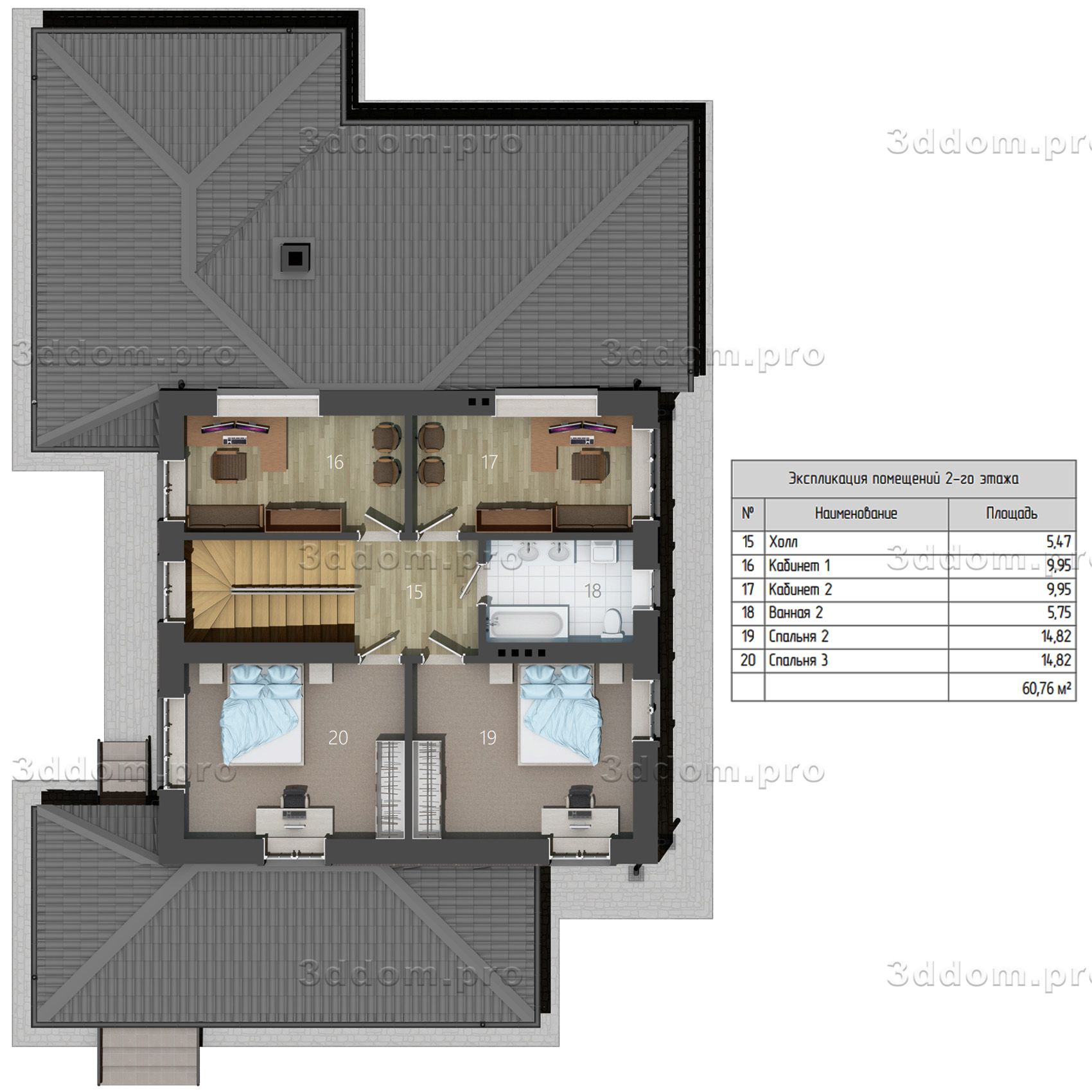

Планировка 2-го этажа
Представлен 3Д Вид планировки этажа, номера и площади помещений.
- Список теплых помещений:
15. Холл : _____________________5,47 кв.м
16. Кабинет 1: ________________9,95 кв.м
17. Кабинет 2: ________________9,95 кв.м
18. Ванная комната 2: ________5,75 кв.м
15. Спальня 2: _______________ 14,82 кв.м
16. Спальня 3: _______________ 14,82 кв.м
- Площадь этажа: 60,76 кв.м
- Площадь теплых помещений этажа: 60,76 кв.м
- Площадь теплых помещений дома: 219,56 кв.м
- Площадь дома общая: 229,4 кв.м с учётом крыльца
Планировка может быть изменена индивидуально по Вашему желанию
Информация о проекте
- Внешние стены дома возводятся из керамического поризованного блока / газоблока, облицовываются облицовочным кирпичом и/или декоративным камнем.
- В плане дом прямоугольной формы, с размерами по осям 18,0 метров на 11,5 метров.
- На первом этаже расположены:
Крыльцо, Прихожая, Коридор, Котельная, Спальня 1, Санузел, Постирочная, Кладовая, Спальня+Гардероб+Ванная комната, Гостиная+Кухня, Сауна, Зимний сад. - На втором этаже расположены:
Холл, Кабинет 1, Кабинет 2, Спальня 2, Спальня 3, Ванная комната 2. - Вход в здание осуществляется через крыльцо парадного входа.
- Площадь отапливаемых помещений составляет: 219,6 кв.м
- Общая площадь дома составляет: 229,4 м2
- Высота первого этажа 3,0 м. от верха чистовой отделки пола 1-го этажа
- Высота Гостинной и Зимнего сада 3,6 метра от верха чистовой отделки пола 1-го этажа
- Высота второго этажа 3,0 м. от верха чистовой отделки пола 2-го этажа
- Конструктивная система здания стеновая (бескаркасная) с перекрестной конструктивной схемой.
- Пространственная жесткость обеспечивается армопоясами 1-го и 2-го этажей, совместной работой продольных и поперечных стен.
- Фундамент - Монолитная железобетонная плита, усиленная элементами ленточного фундамента, выполняющих роль ребер жесткости, имеющими общее армирование с плитой.
- В проекте показано устройство дренажной системы по периметру фундамента с последующей откачкой дренажных вод.
- Армопояс обеспечит необходимую прочность стенам от воздействия нагрузок создаваемых кровлей, снегом, ветровыми нагрузками. Подробные чертежи имеются в проекте.
- Стропильная система разработана с учетом значительных снеговых и ветровых нагрузок. Опирается на мауэрлат, который в свою очередь крепится, посредствам шпилек, к армопоясу. Подробные чертежи имеются в проекте.

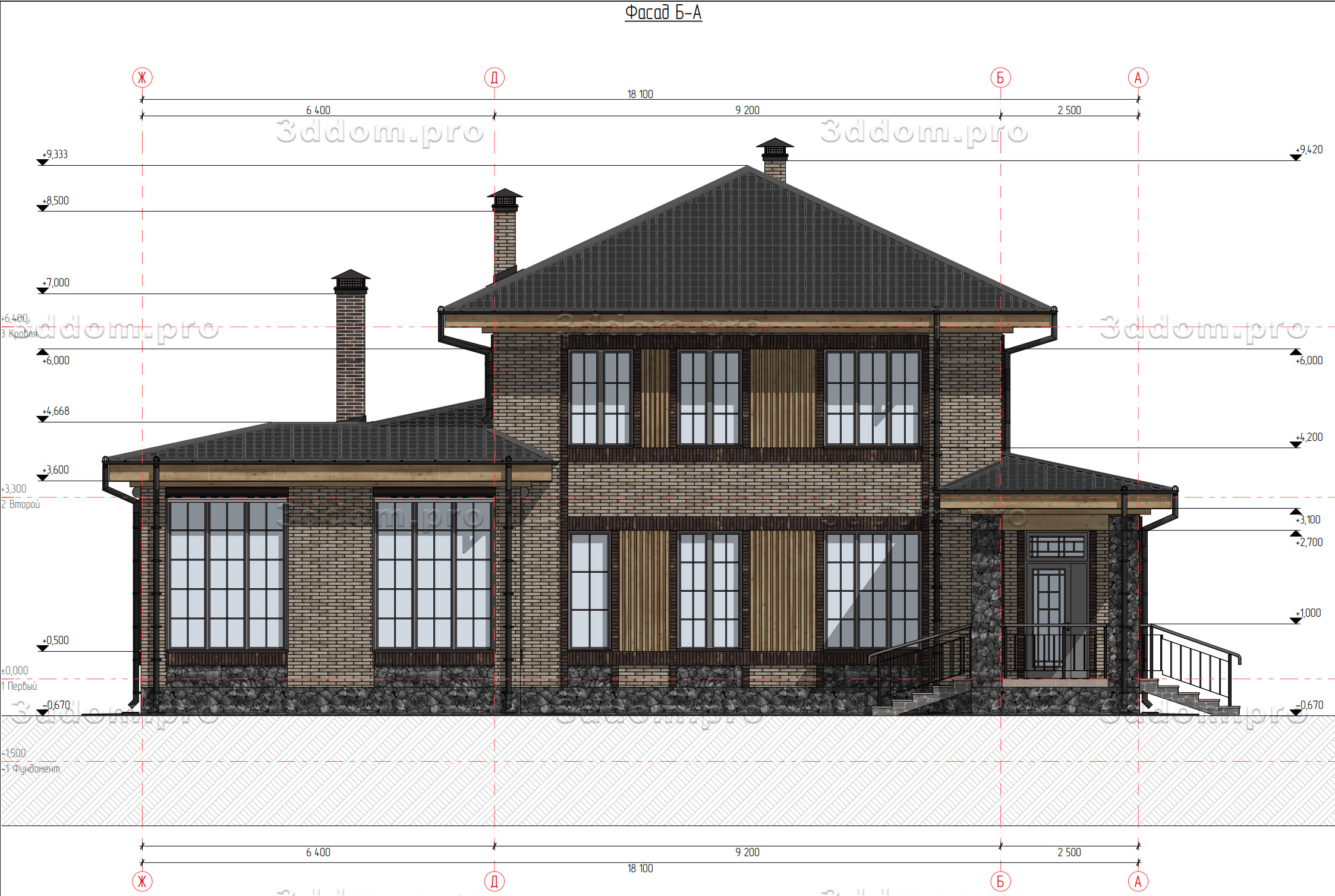

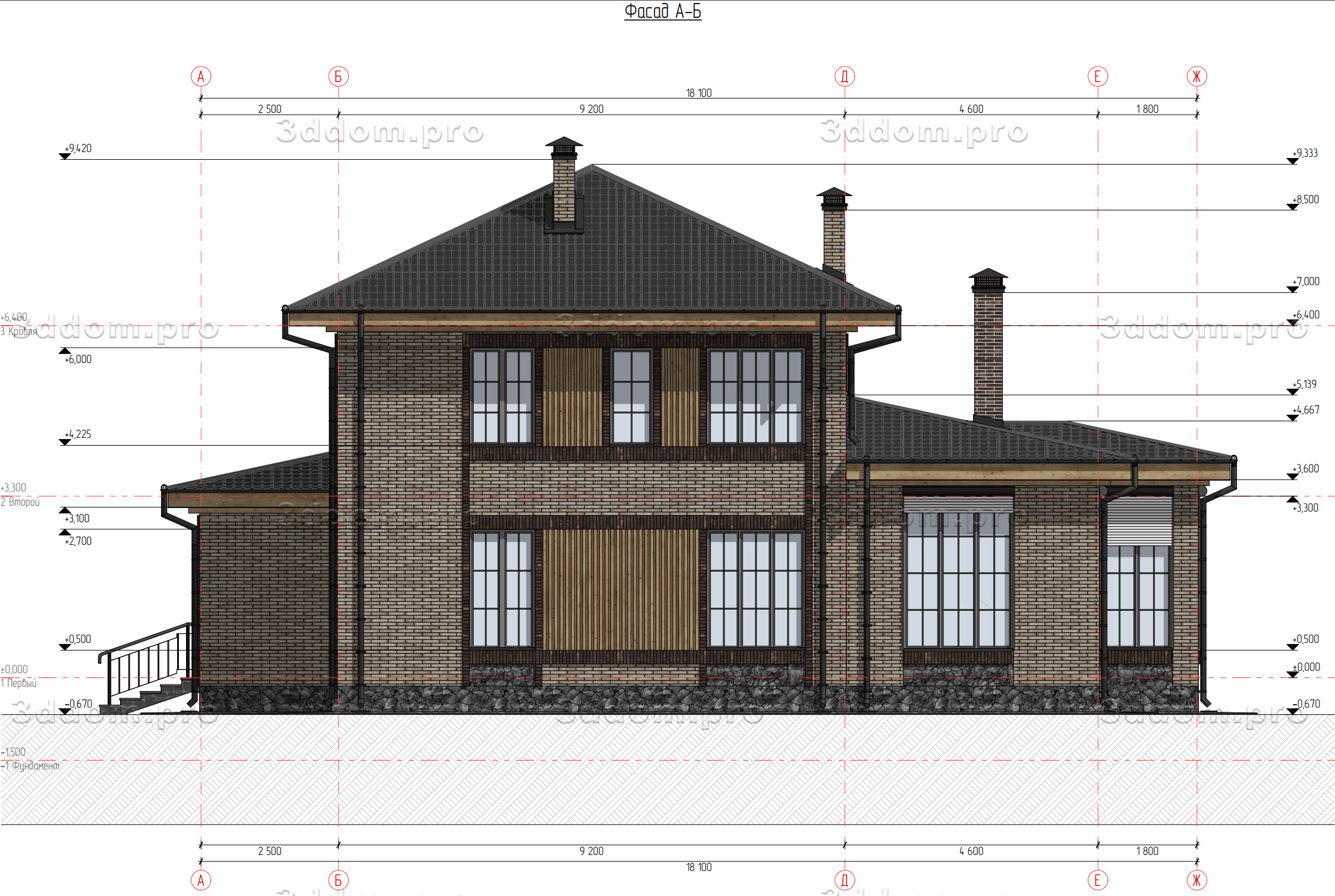

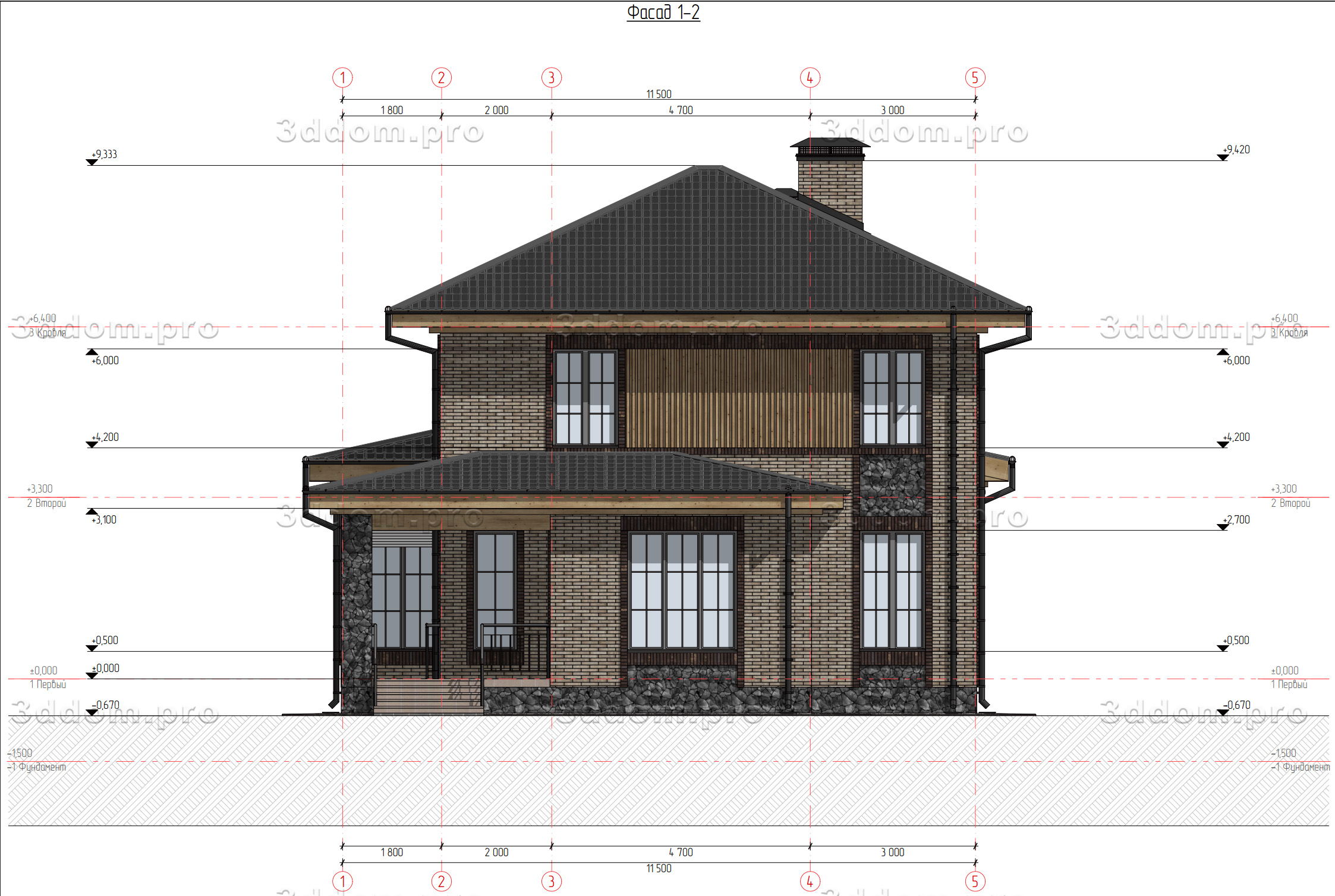

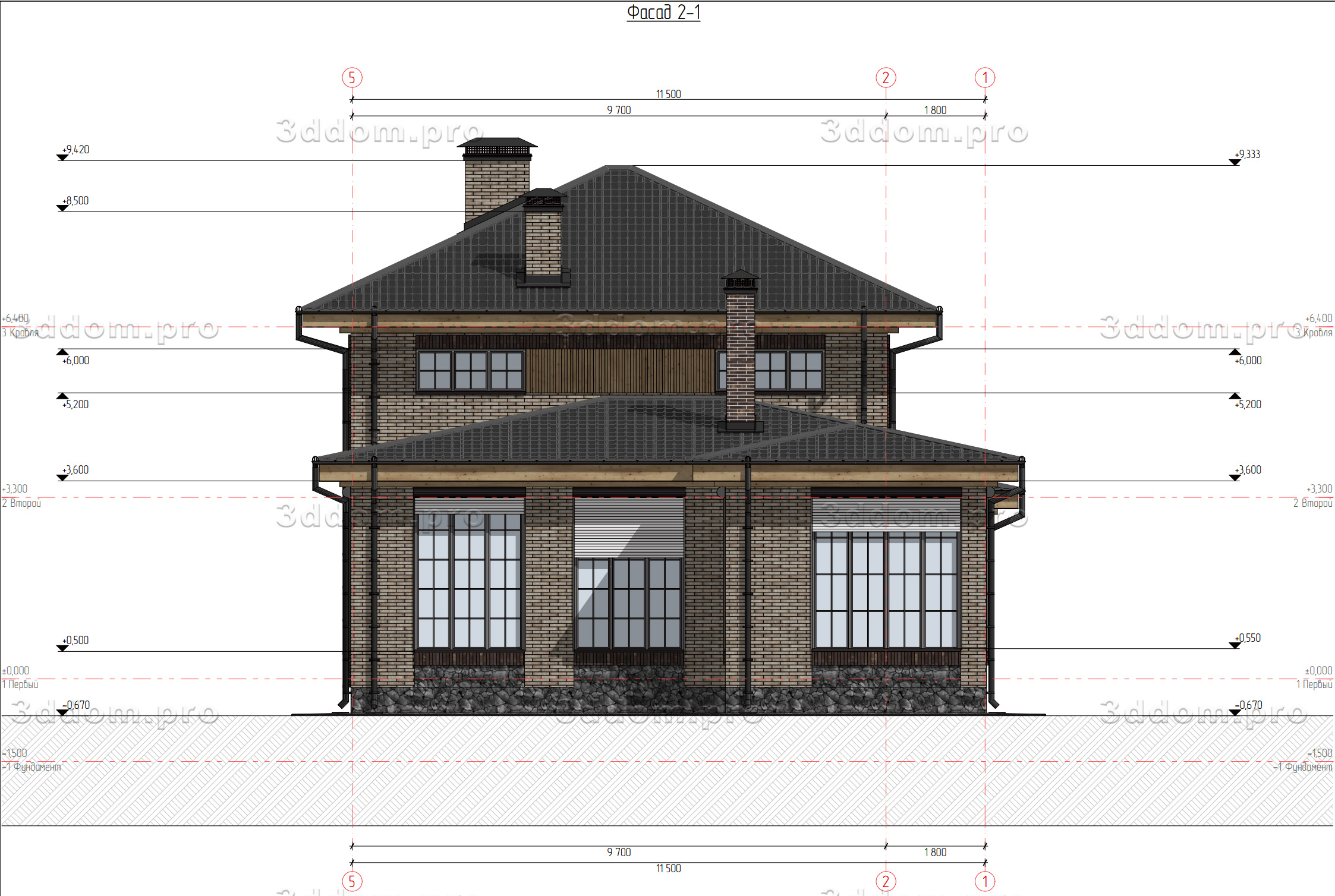

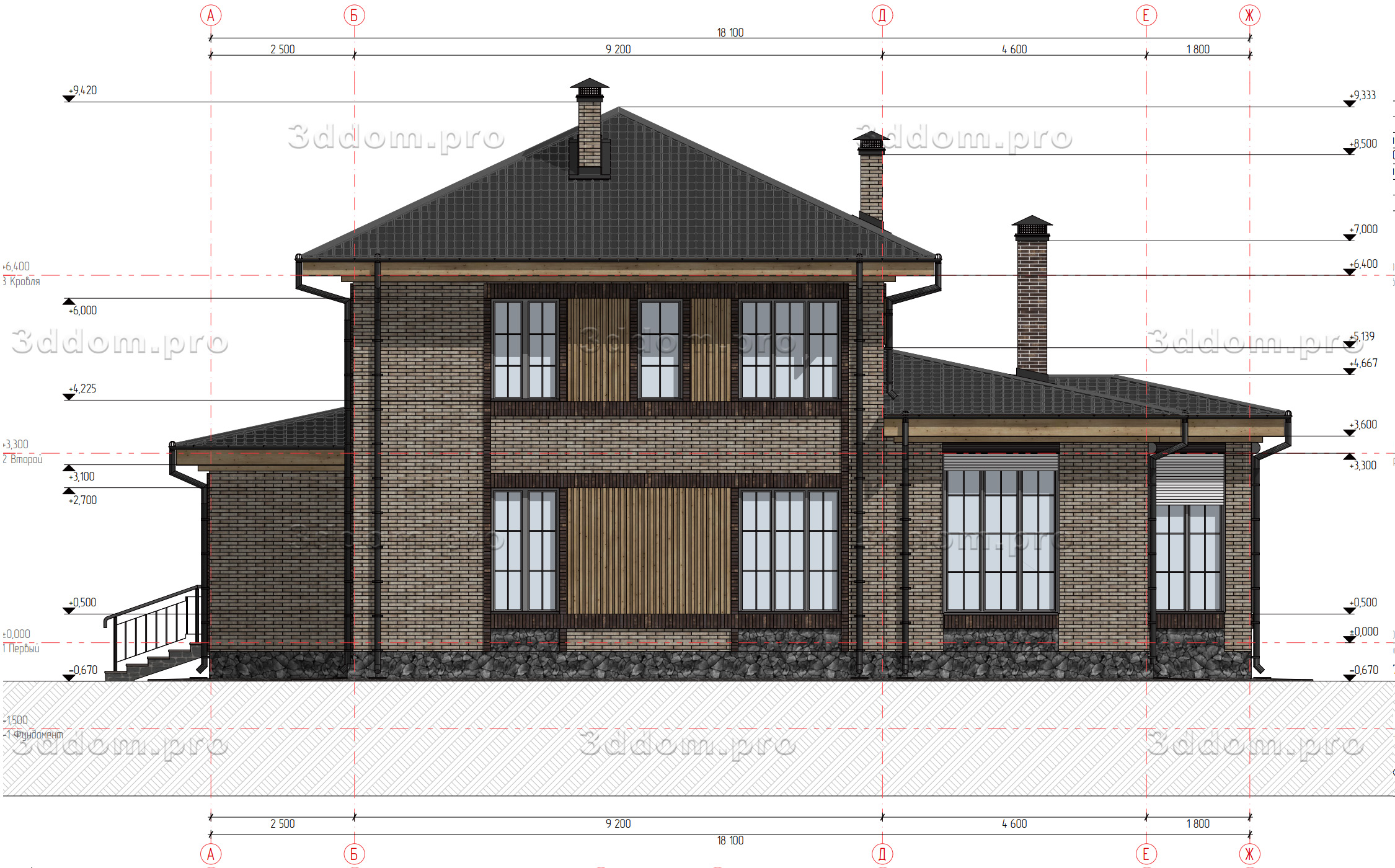

Фасады коттеджа
- Внешние стены дома из керамического поризованного блока / газоблока, облицовываются облицовочным кирпичом и/или декоративным камнем.
- Материал наружных стен: керамический поризованный блок М100 380х250х219(h) / газоблок
- Материал облицовки наружных стен: облицовочный кирпич 250х85х65 мм, марки М100 / декоративный камень
- Материал внутренних несущие стен: кирпич 250х120х65 мм, марки М100
- Материал внутренних перегородок — кирпич 250х120х65 мм, марки М75.
Фасады Дома могут быть изменены индивидуально по Вашему желанию
Возможные изменения:
- Декоративные элементы Фасадов
- Цветовые решения Фасадов
- Расположение проемов (окна/двери)
- Форма проемов (окна/двери)
- Форма ограждений
Состав проекта
Поделиться ссылкой на эту страницу
Информация о проекте который Вы получите:
Данный проект содержит все необходимые чертежи для строительства дома,
а именно:
а именно:
- План котлована
- Дренажная система(применяется в случае наличия на участке грунтовых вод)
- Фундаменты(План, 3Д вид, спецификация)
- Армирование фундаментов(План, 3Д вид, спецификация)
- Колонны террасы(План, 3Д вид, спецификация)
- Армирование колонн террасы
- Маркировочный план 1-го этажа
- Кладочные планы 1-го этажа(План, 3Д вид, спецификация)
- Армопояс 1-го этажа(План, 3Д вид, спецификация)
- Армирование армопояса 1-го этажа
- Перекрытие 1-го этажа(План, 3Д вид, спецификация)
- Схемы расположения элементов кровли Террасы
- Лежни(План, 3Д вид, спецификация)
- Стойки(План, 3Д вид, спецификация)
- Подкосы(План, 3Д вид, спецификация)
- Прогоны(План, 3Д вид, спецификация)
- Стропила диагональные(План, 3Д вид, спецификация)
- Стропила(План, 3Д вид, спецификация)
- Обрешетка и контробрешетка(План, 3Д вид, спецификация)
- Стропильная система 3Д Виды
- Маркировочный план 2-го этажа
- Кладочные планы 2-го этажа(План, 3Д вид, спецификация)
- Армопояс 2-го этажа(План, 3Д вид, спецификация)
- Армирование армопояса 2-го этажа
- Расположение шпилек мауэрлата(План, 3Д вид, спецификация)
- Расположение мауэрлата(План, 3Д вид, спецификация)
- Перекрытие 2-го этажа(План, 3Д вид, спецификация)
- Дымоходы и вентканалы
- Схемы расположения элементов кровли:
- Лежни(План, 3Д вид, спецификация)
- Стойки(План, 3Д вид, спецификация)
- Подкосы(План, 3Д вид, спецификация)
- Прогоны(План, 3Д вид, спецификация)
- Стропила диагональные(План, 3Д вид, спецификация)
- Стропила(План, 3Д вид, спецификация)
- Обрешетка и контробрешетка(План, 3Д вид, спецификация)
- Стропильная система 3Д Виды
- План кровли
- Разрезы кровли

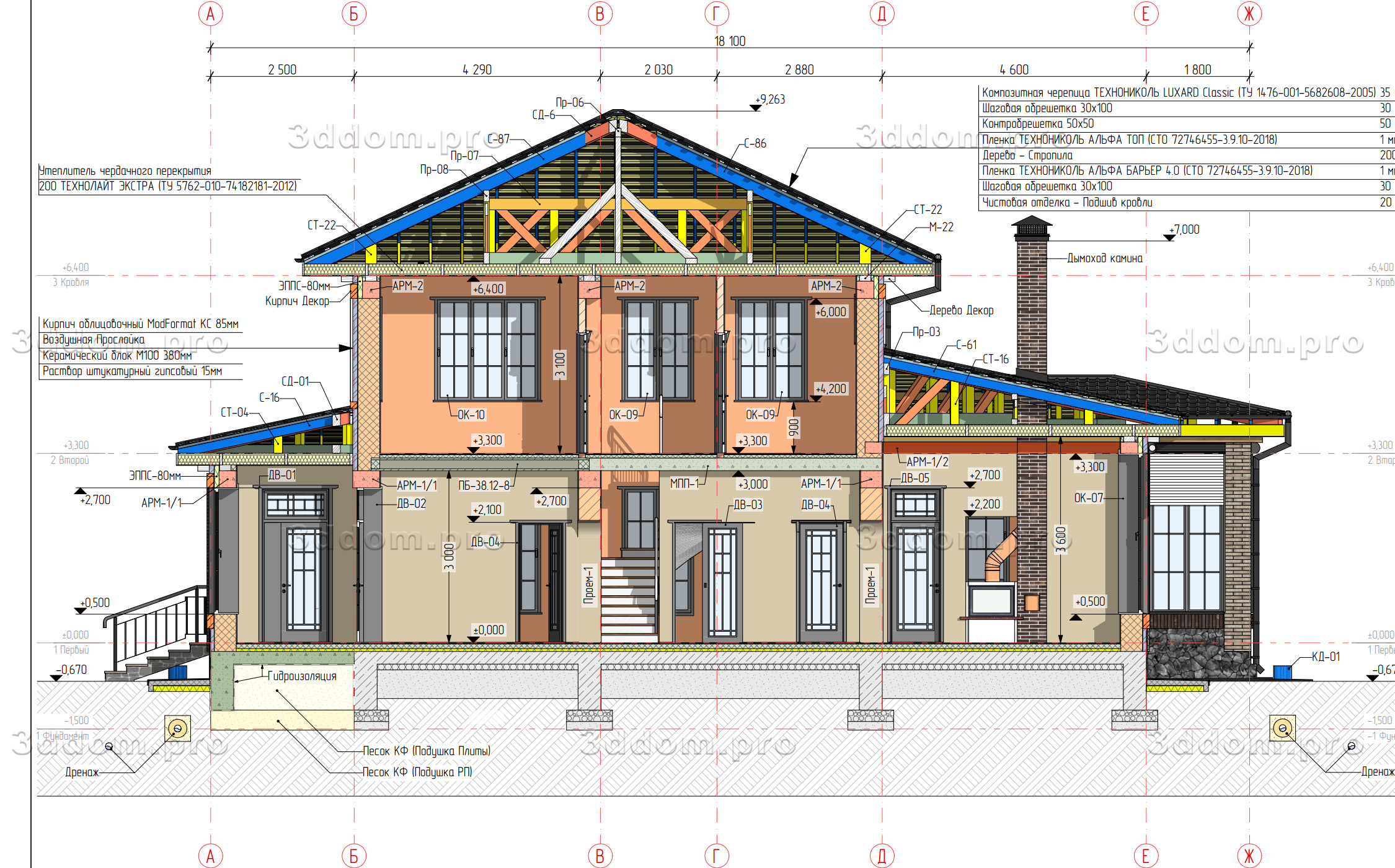

- Разрез дома общий
- Спецификация окон
- Спецификация дверей
- Фасады(4 листа)
- 3Д Визуализация(5 листов)
- Приложения(4 листа)
- В проекте так же содержаться все необходимые ведомости материалов(8 листов), планы осей, указания по производству монолитных и железобетонных работ, пояснительная записка и другие листы, всего 92 листа(см. содержание проекта)

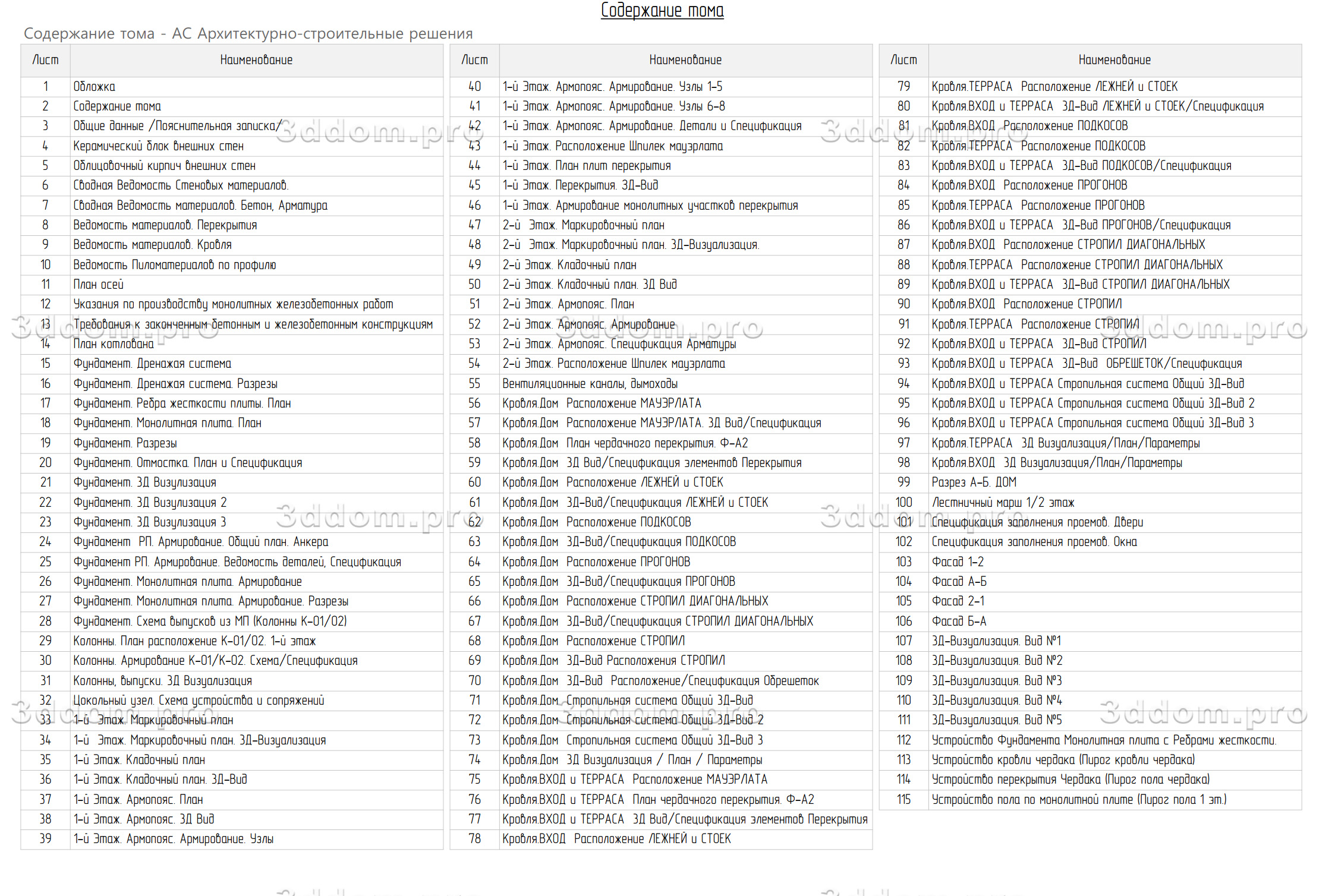

- Подробнее можно ознакомиться с содержанием проекта на представленном фото
