«ОПТИМУС»™
Двухэтажный коттедж с террасой и двускатной кровлей
Первый этаж с Гостиной совмещенной с Кухней, с выходом на Террасу, с Гостевой спальней, Холлом, красивой лестницей на 2-й этаж, Санузлом, Котельной, Тамбуром.
Второй этаж светлый и с мансардными окнами и окнами расположенными в стенах фронтона, 3-мя Спальнями, Прачечной, Кладовкой и Ванной комнатой.
Площадь дома: 130,9 кв.м
Площадь общая: 156,6 кв.м с учётом крылец и террасы
Внешние стены: Керамический поризованный блок / Газобетонные блоки
Облицовка: Кирпич облицовочный
Перекрытие 1 этажа: Плиты
Высота 1 этажа: 3,00 м
Высота 2 этажа: до 3,30 м
Кровля: Мансардного типа, Двухскатная
Готовый проект для строительства на 61 листе формата А3/А2.
Размер файла: 100 Мбайт, Формат PDF
39 000 р. 15 500 р.
До конца
акции
{{_dnn}}
:
{{_dl}}
{{_hnn}}
:
{{_hl}}
{{_mnn}}
:
{{_ml}}
{{_snn}}
:
{{_sl}}

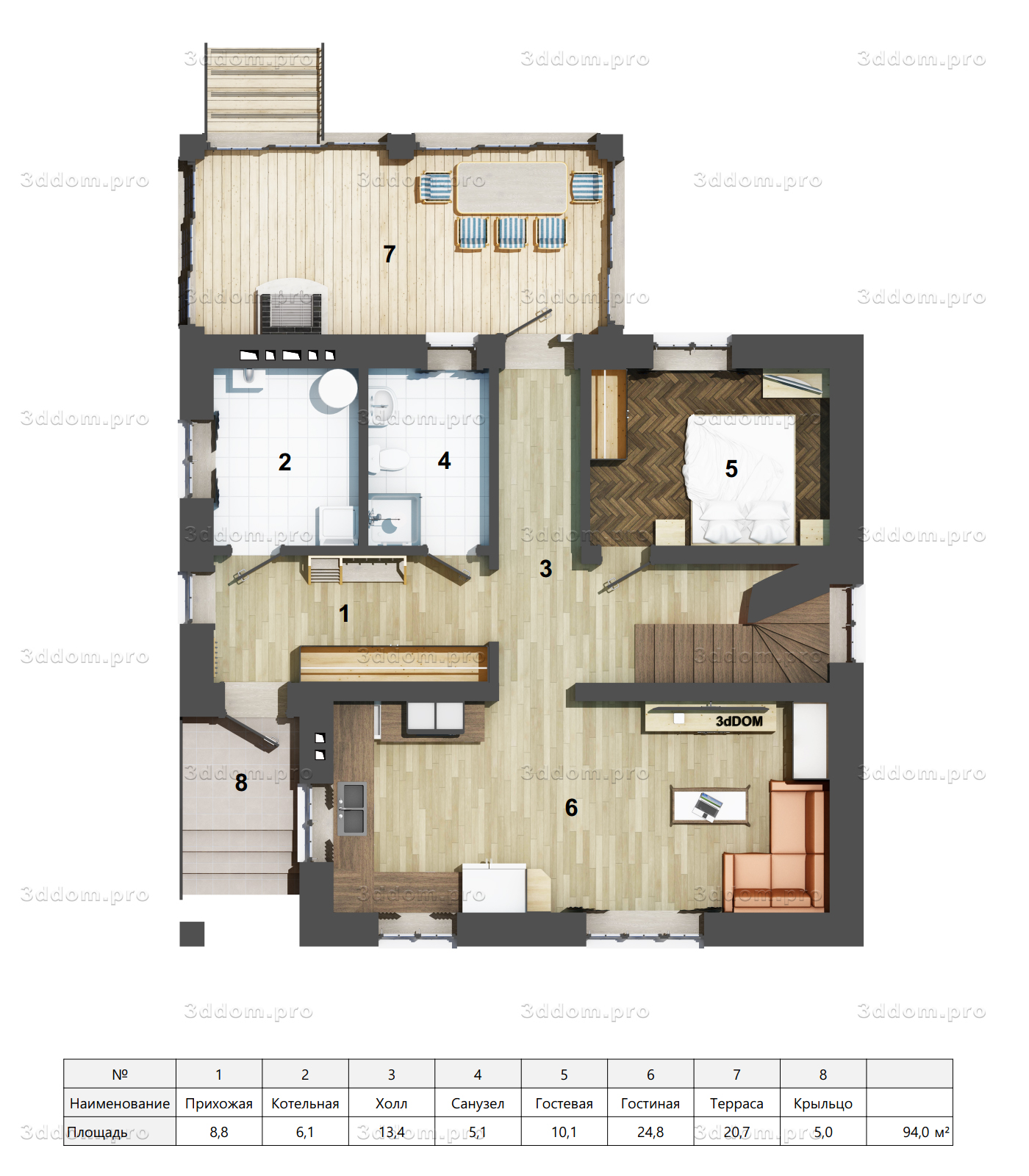

Планировка 1-го этажа
Представлен 3Д Вид планировки этажа, номера и площади помещений.
- Список помещений:
1. Прихожая: _______________8,8 кв.м
2. Котельная*:______________6,1 кв.м
3. Холл: _____________________13,4 кв.м
4. Санузел: __________________5,1 кв.м
5. Гостевая: _________________10,1 кв.м
6. Гостиная**: _______________24,8 кв.м
7. Терраса: __________________ 20,7 кв.м
8. Крыльцо: __________________5,0 кв.м - * в Котельная совмещена с постирочной
- ** Гостиная совмещена с кухонной зоной
- Площадь этажа: 94,0 кв.м
- Площадь теплых помещений этажа: 68,3 кв.м
- Площадь теплых помещений дома: 131 кв.м
- Площадь дома общая: 157 кв.м с учётом террасы и крыльца
Планировка может быть изменена индивидуально по Вашему желанию

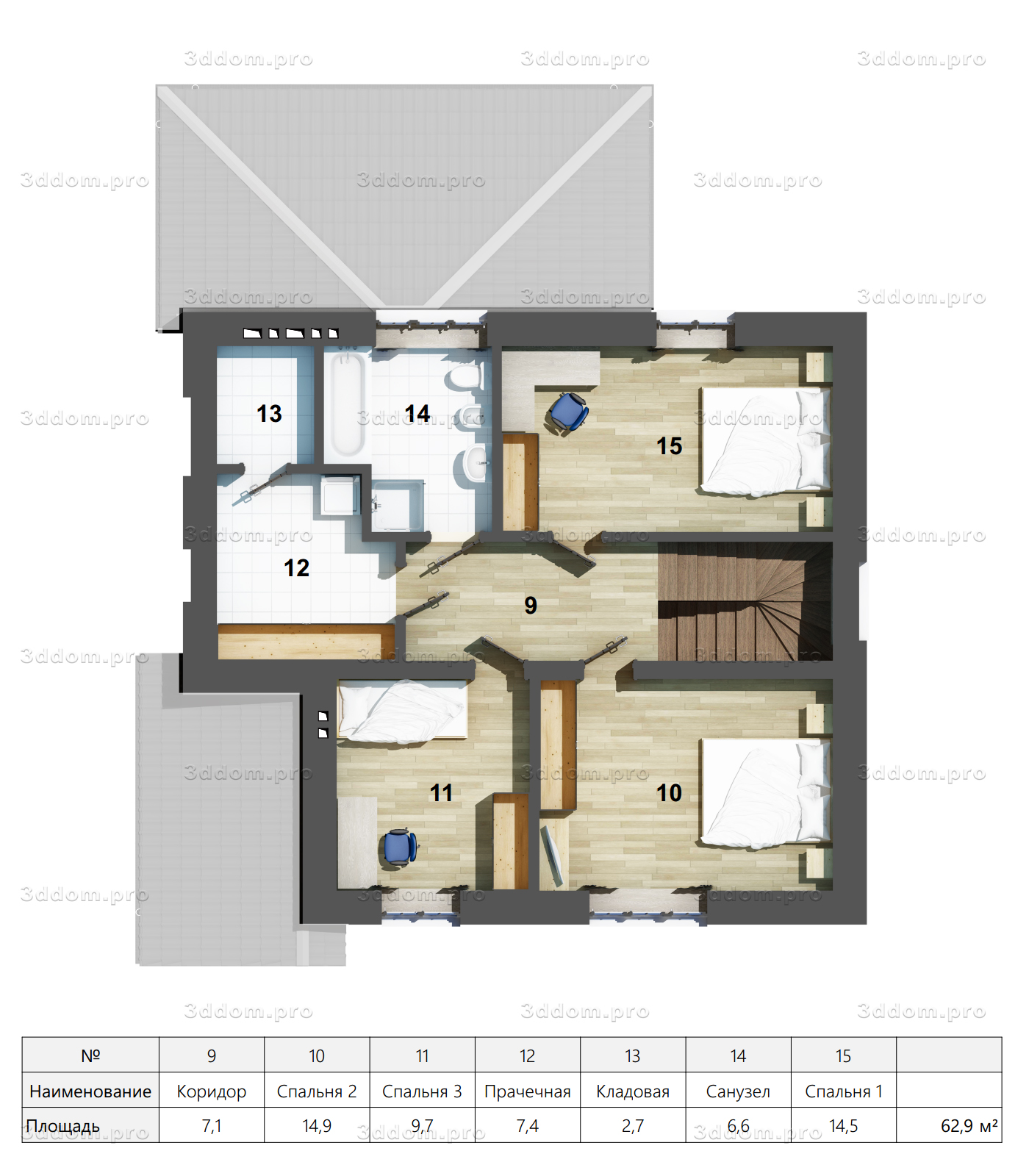

Планировка 2-го этажа
Представлен 3Д Вид планировки этажа, номера и площади помещений.
- Список теплых помещений:
9. Коридор:________________ 7,1 кв.м
10. Спальня 2:______________ 14,9 кв.м
11. Спальня 3:______________ 9,7 кв.м
12. Прачечная:______________7,4 кв.м
13. Кладовая:________________2,7 кв.м
14. Санузел:_________________6,6 кв.м
15. Спальня 1:_______________14,5 кв.м - Площадь этажа: 62,9 кв.м
- Площадь теплых помещений дома: 131 кв.м
- Площадь дома общая: 157 кв.м с учётом террасы и крыльца
Планировка может быть изменена индивидуально по Вашему желанию
Информация о проекте
- Внешние стены дома возводятся из керамического поризованного блока / газоблока, облицовываются облицовочным кирпичом и/или декоративным камнем.
- В плане дом прямоугольной формы, с размерами по осям 12,5 м х 10,5 м.
- На первом этаже расположены: Крыльцо, Тамбур, Холл, Санузел, Кухня-Гостиная, Гостевая, Котельная, Терраса.
- На втором этаже расположены: Холл, 3 Спальные комнаты, Прачечная, Ванная, Кладовая.
- Вход в здание осуществляется через крыльцо парадного входа и крыльцо террасы.
- Площадь отапливаемой части дома: 131кв.м
- Общая площадь дома: 157 м² с учётом Крыльца (5,0 м²) и Террасы (20,7 м²)
- Высота первого этажа 3,00 м.
- Высота второго этажа до 3,30 м.
- Пространственная жесткость обеспечивается армопоясами 1-го и 2-го этажей и совместной работой продольных и поперечных стен.
- Перекрытия запроектированы из сборных железобетонных пустотных плит с местным устройством монолитных участков
- Армопояс обеспечит необходимую прочность стенам от воздействия нагрузок создаваемых кровлей, снегом, ветровыми нагрузками. Подробные чертежи имеются в проекте.
- Стропильная система разработана с учетом значительных снеговых и ветровых нагрузок. Опирается на мауэрлат, который в свою очередь крепится, посредствам шпилек, к армопоясу. Подробные чертежи имеются в проекте.
- Фундамент: Монолитная железобетонная плита, усиленная элементами ленточного фундамента, выполняющих роль ребер жесткости. Подробные чертежи имеются в проекте.

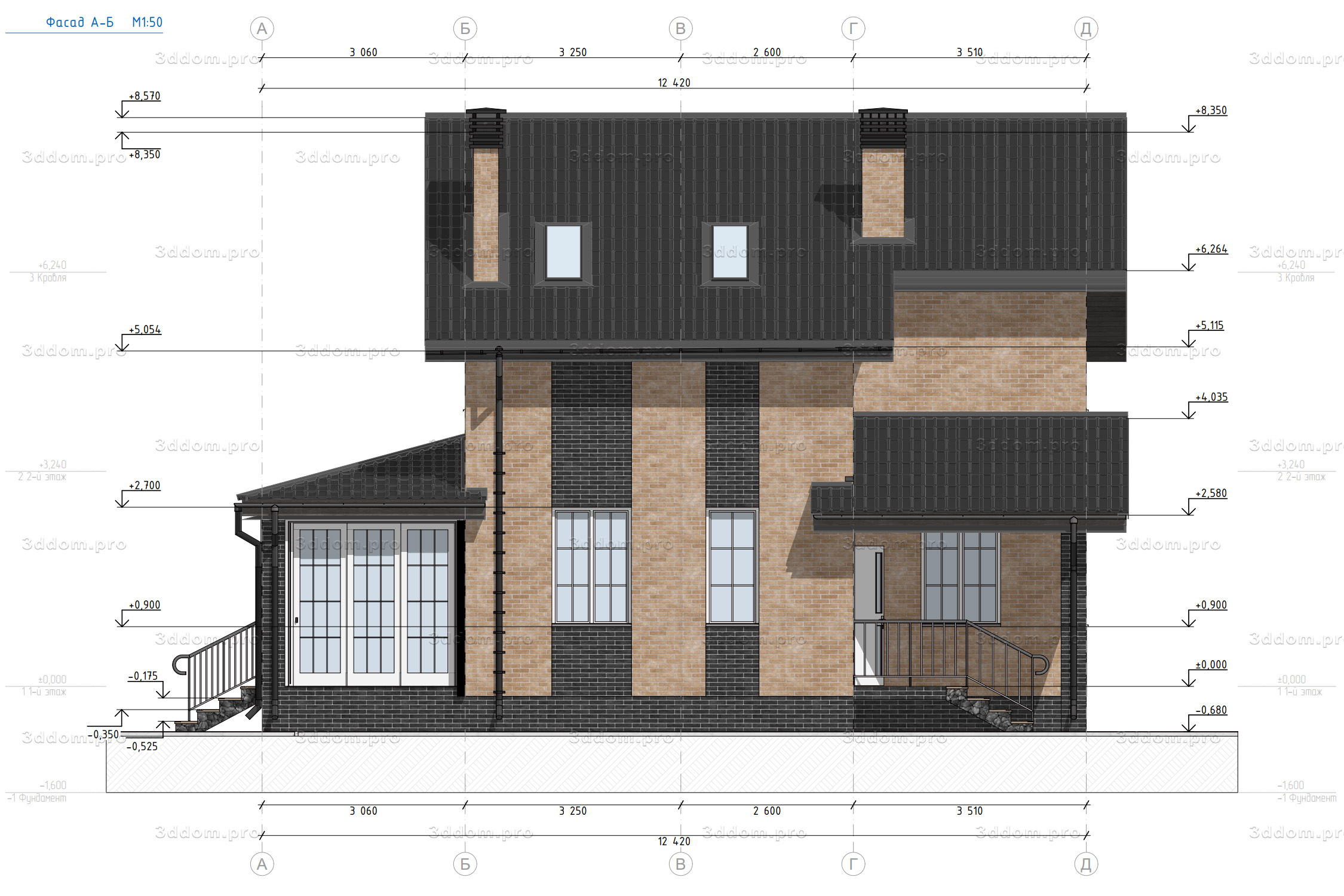

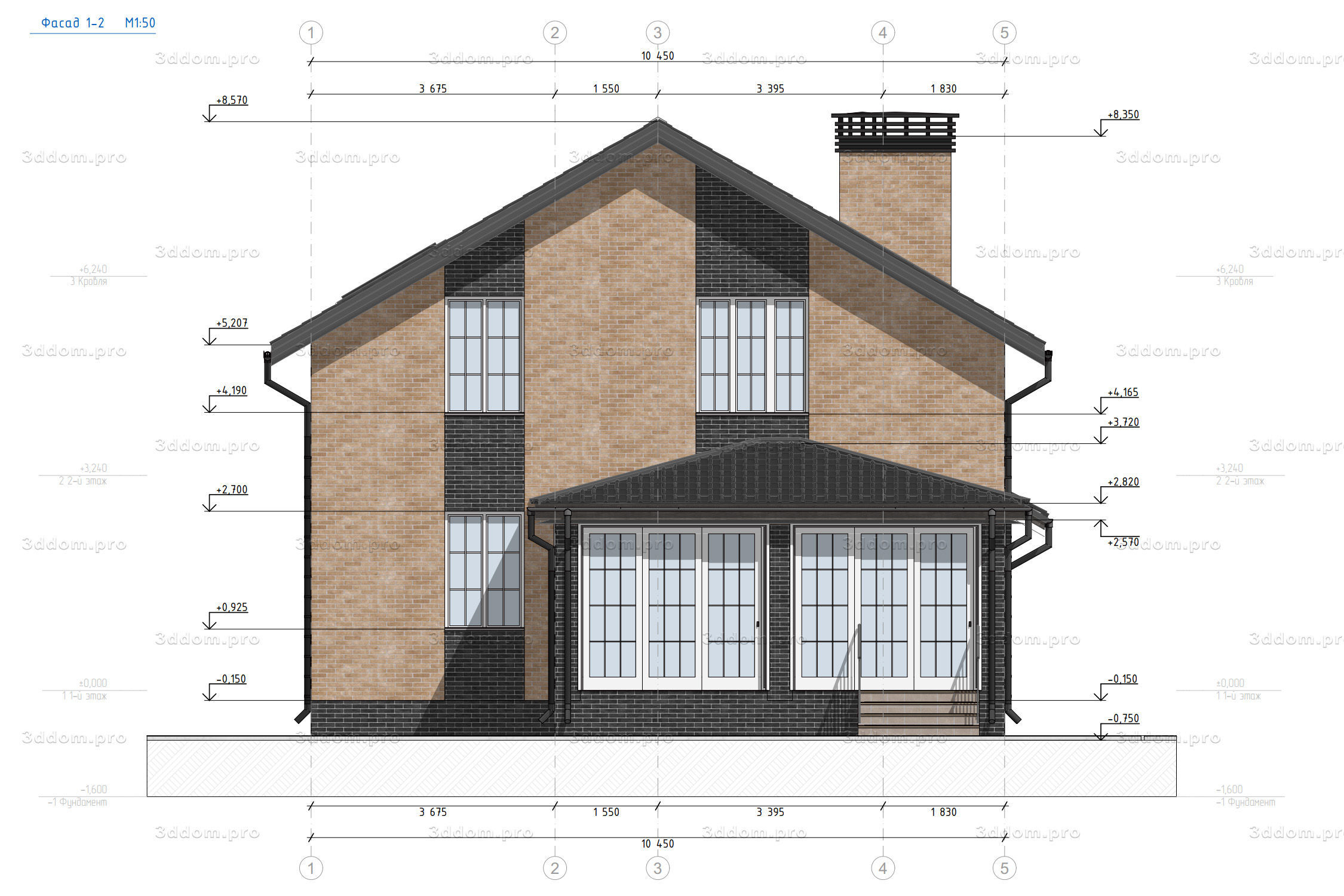

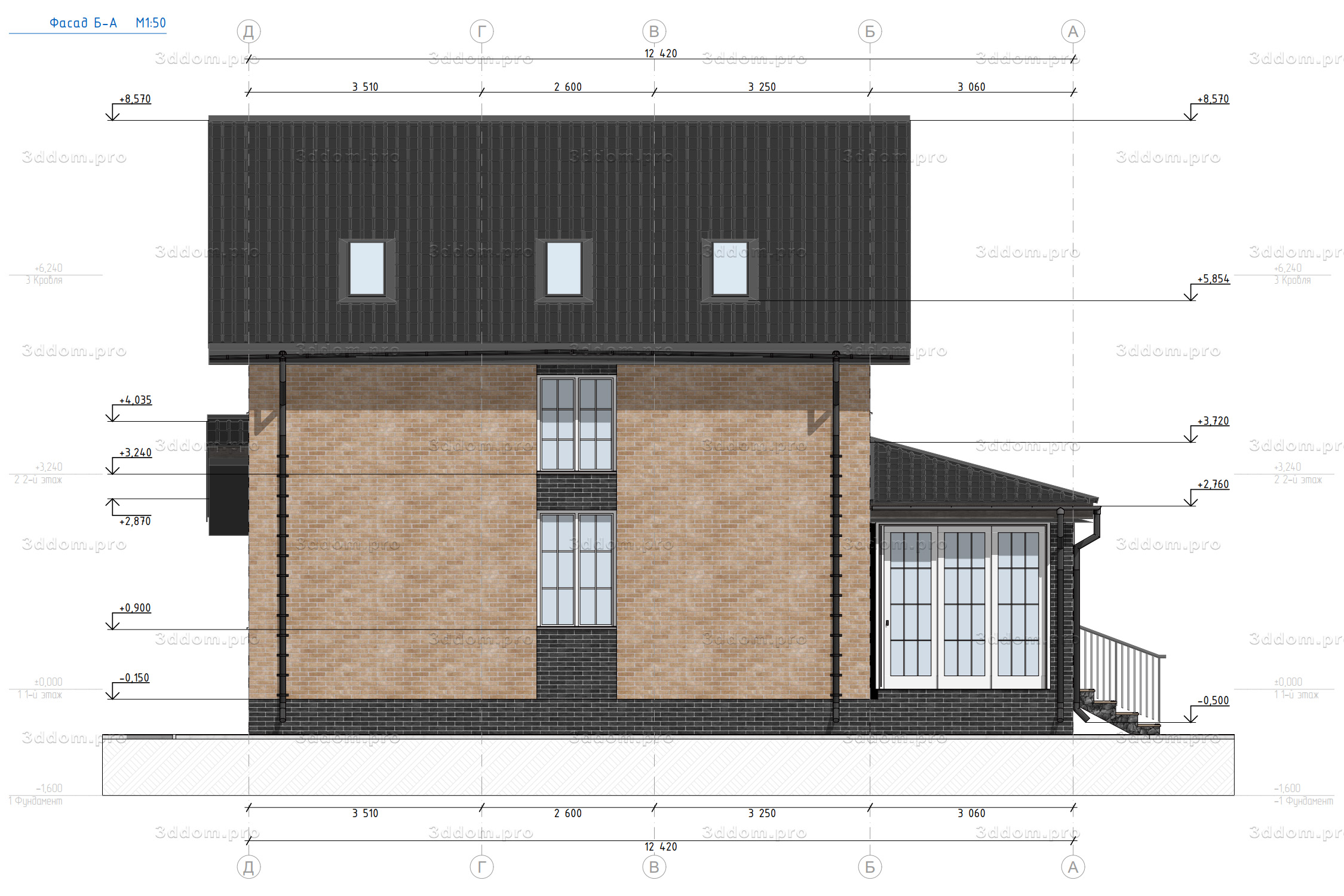

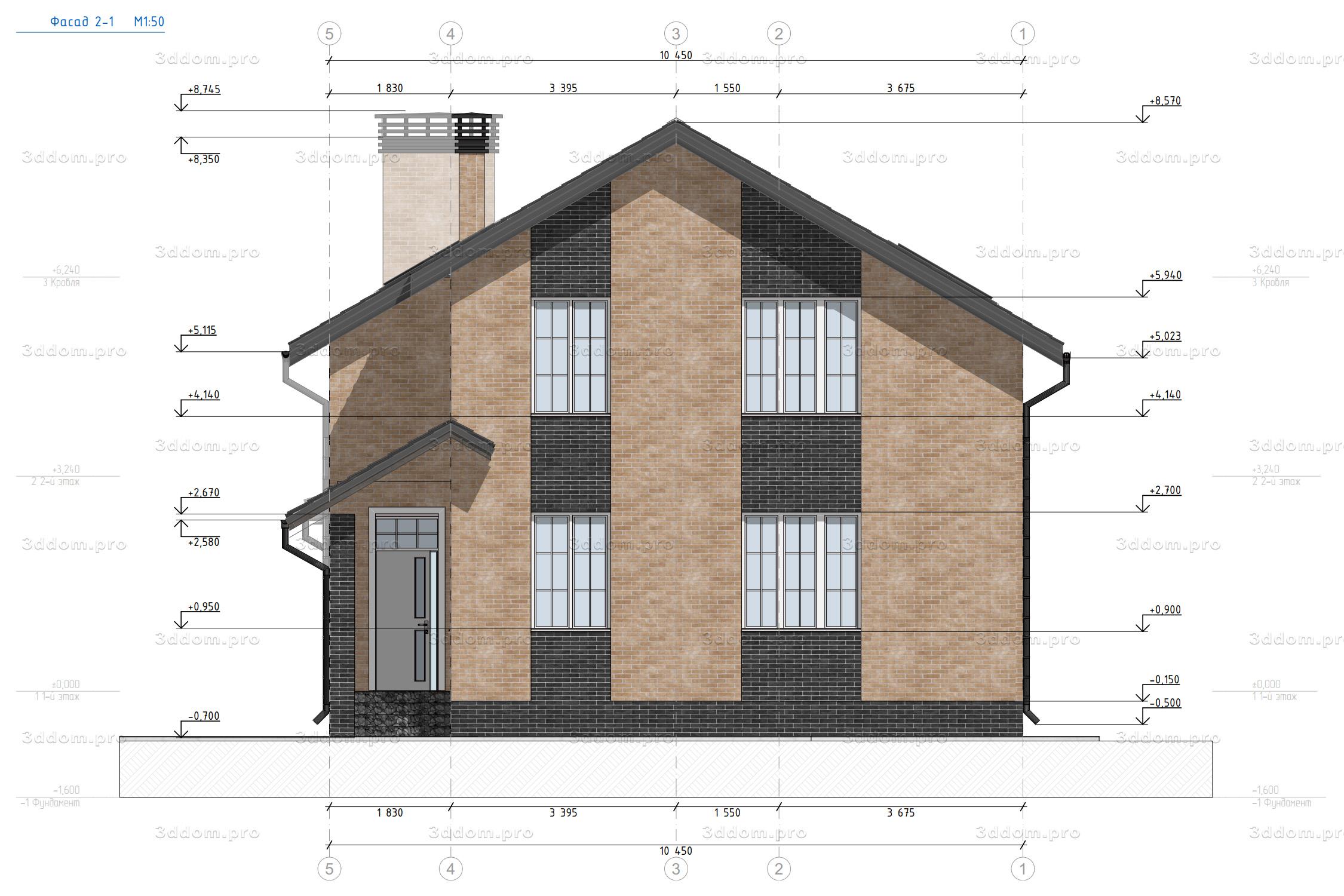

Фасады коттеджа
- Внешние стены дома из керамического поризованного блока / газоблока, облицовываются облицовочным кирпичом и/или декоративным камнем.
- Материал наружных стен: керамический поризованный блок М100 380х250х219(h) / газоблок
- Материал облицовки наружных стен: облицовочный кирпич 250х120х65 мм, марки М100 / декоративный камень
- Материал внутренних несущие стен: кирпич 250х120х65 мм, марки М100
- Материал внутренних перегородок — кирпич 250х120х65 мм, марки М75.
Фасады Дома могут быть изменены индивидуально по Вашему желанию
Возможные изменения:
- Декоративные элементы Фасадов
- Цветовые решения Фасадов
- Расположение проемов (окна/двери)
- Форма проемов (окна/двери)
- Форма ограждений

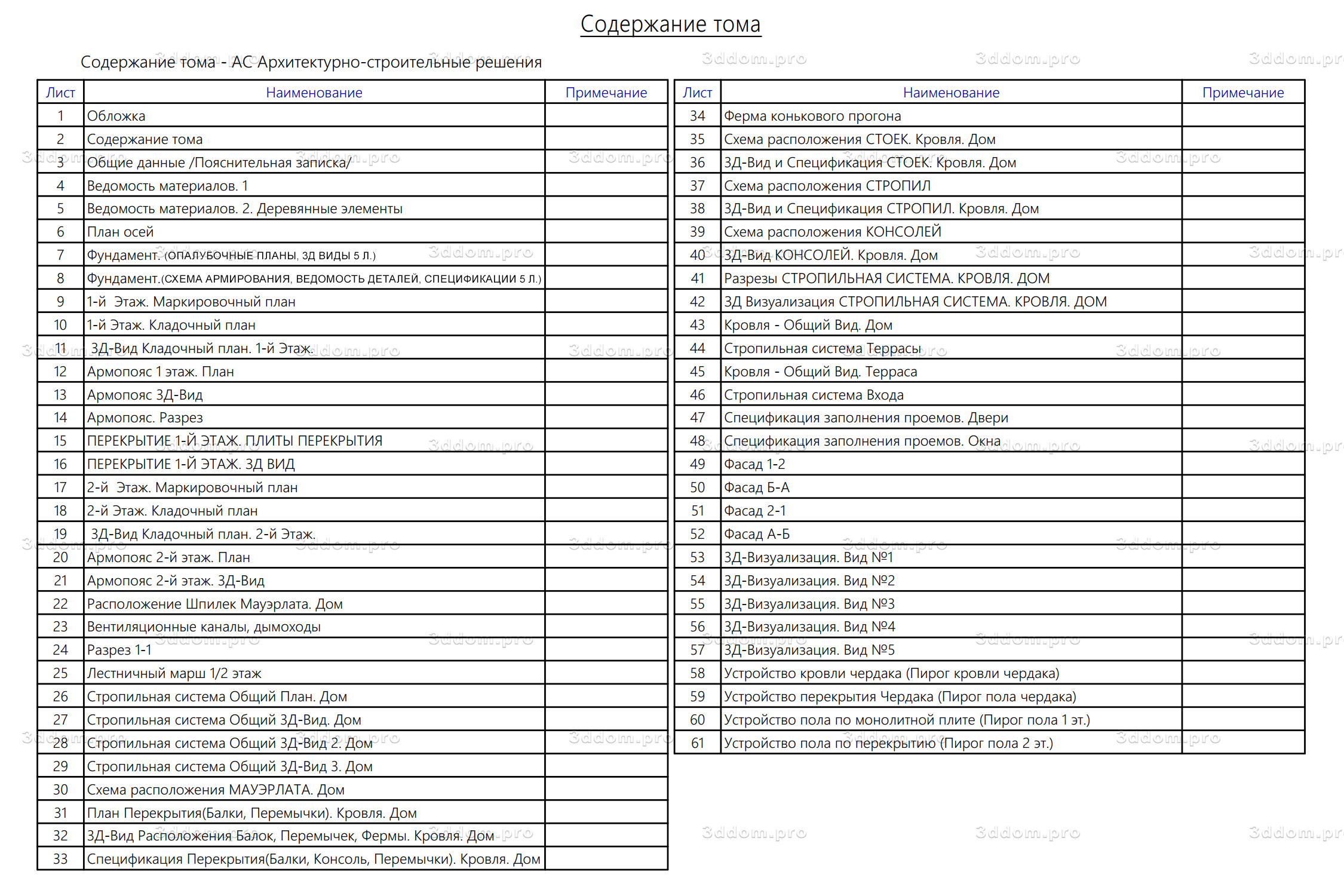

Состав проекта
Поделиться ссылкой на эту страницу
По Вашему запросу могут быть изготовлены любые дополнительные листы проекта.
Что бы получить более подробную информацию свяжитесь с нами по телефону, в соц сетях или другими способами на нашем сайте.
