«Оникс»™
Двухэтажный коттедж с плоской кровлей, сауной, террасой и камином
Дом с большой Гостиной совмещенной с кухней. Камином и с выходом на террасу, большой Прихожей, тремя санузлами, Котельной, 4-мя Спальнями, Гардеробом, Ванной комнатой, Сауной
Характеристики коттеджа
- Площадь дома жилая: 327 кв.м
- Площадь общая: 430 кв.м
- Количество помещений: 23
- Зимний сад: 25,5 кв.м
- Парадное крыльцо: 14,13 кв.м
- Конструкция: Ж/Б каркас
- Материал внешних стен: Газобетонные блоки D500
- Облицовка внешних стен: Утеплитель / камень / декор
- Перекрытие 1 этажа: монолитные ж/б плиты
- Перекрытие 2 этажа: монолитные ж/б плиты
- Высота 1 этажа: 3,00 м / Второй свет: 6,00 м
- Высота Гостиной / Второй свет: 6,00 м
- Высота 2 этажа: 3,00 м / Второй уровень: 3,5 м
- Кровля: плоская
Готовый проект для строительства на 108 листах формата А3/А2.
Размер файла: 200 Мбайт, Формат PDF
130 000 р. 65 000 р.
До конца
акции
{{_dnn}}
:
{{_dl}}
{{_hnn}}
:
{{_hl}}
{{_mnn}}
:
{{_ml}}
{{_snn}}
:
{{_sl}}

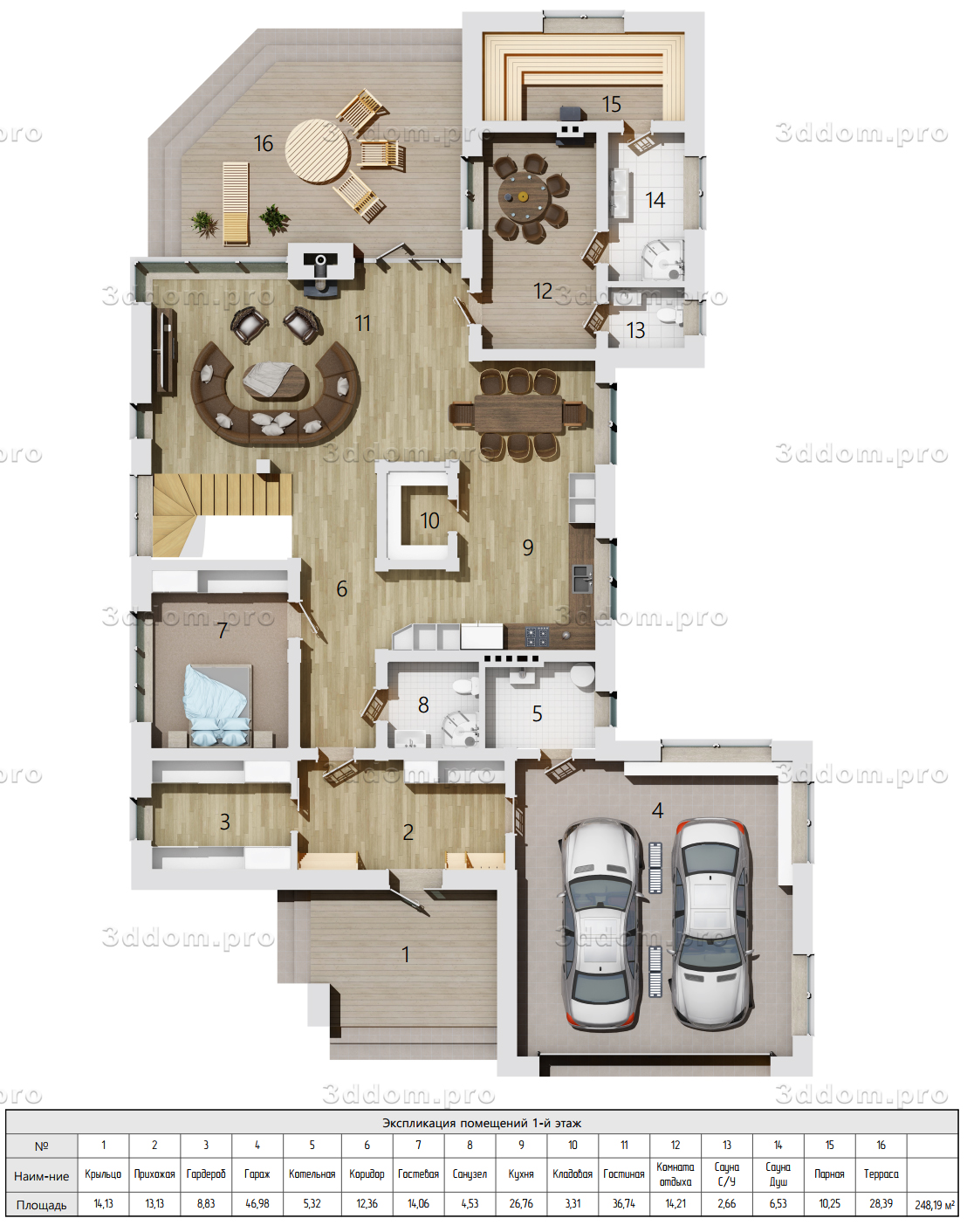

Планировка 1-го этажа
Представлен 3Д Вид планировки этажа, номера и площади помещений.
- Список помещений 1-го этажа:
1. Крыльцо: _________________14,13 кв.м
2. Прихожая:________________ 13,13 кв.м
3. Гардероб: _________________8,83 кв.м
4. Гараж: _____________________46,98 кв.м
5. Котельная: ________________5,32 кв.м
6. Коридор: __________________12,36 кв.м
7. Гостевая:___________________14,06 кв.м
8. Санузел:____________________4,53 кв.м
9. Кухня:______________________ 26,76 кв.м
10. Кладовая:__________________3,31 кв.м
11. Гостиная:__________________ 36,74 кв.м
12. Комната отдыха:___________14,21 кв.м
13. Сауна С/У :_________________ 2,66 кв.м
14. Сауна Душ:_________________6,53 кв.м
15. Парная: ____________________10,25 кв.м
16. Терраса: ____________________28,39 кв.м
- Площадь этажа: 248,19 м²
- Площадь теплых помещений этажа: 205,67 кв.м
- Площадь теплых помещений дома: 327 кв.м
- Площадь дома общая: 430 кв.м
Планировка может быть изменена индивидуально по Вашему желанию

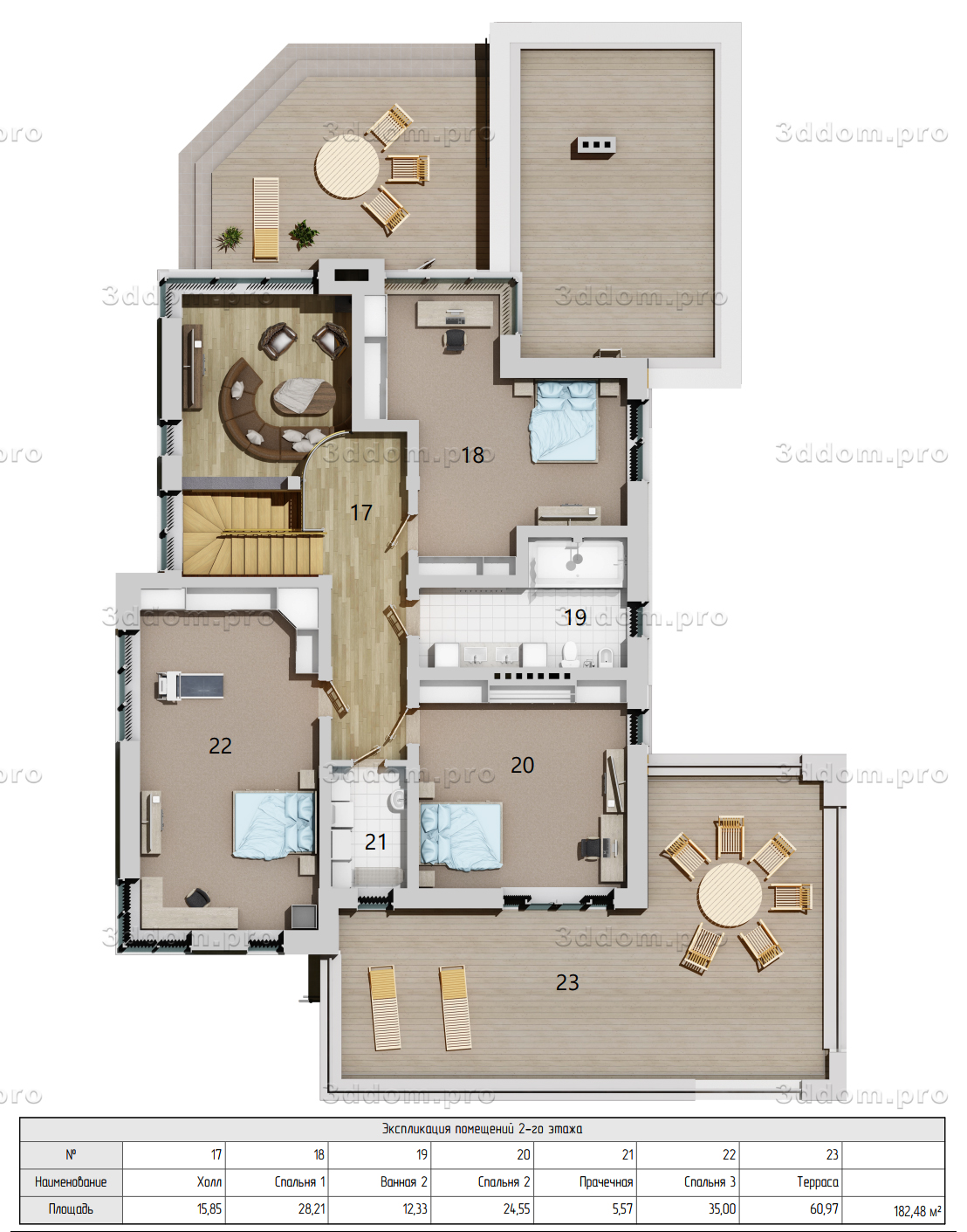

Планировка 2-го этажа
Представлен 3Д Вид планировки этажа, номера и площади помещений.
- Список помещений 2-го этажа:
17. Холл : _____________________15,85 кв.м
18. Спальня 1: ________________28,21 кв.м
19. Ванная 2: _________________12,33 кв.м
20. Спальня 2: ________________24,55 кв.м
21. Прачечная: _______________ 5,57 кв.м
22. Спальня 3: ________________ 35,00 кв.м
23. Терраса:___________________ 60,97 кв.м
- Площадь этажа: 182,48 кв.м
- Площадь теплых помещений этажа: 121,51 кв.м
- Площадь теплых помещений дома: 327 кв.м
- Площадь дома общая: 430 кв.м
Планировка может быть изменена индивидуально по Вашему желанию
Информация о проекте
- Высота первого этажа 3,000 м. Высота указана от верха чистовой отделки пола 1-го этажа, до верха чистовой отделки потолка. Второй свет 6,000 м
- Высота второго этажа 3,000 м. Второй уровень 3,500 м.

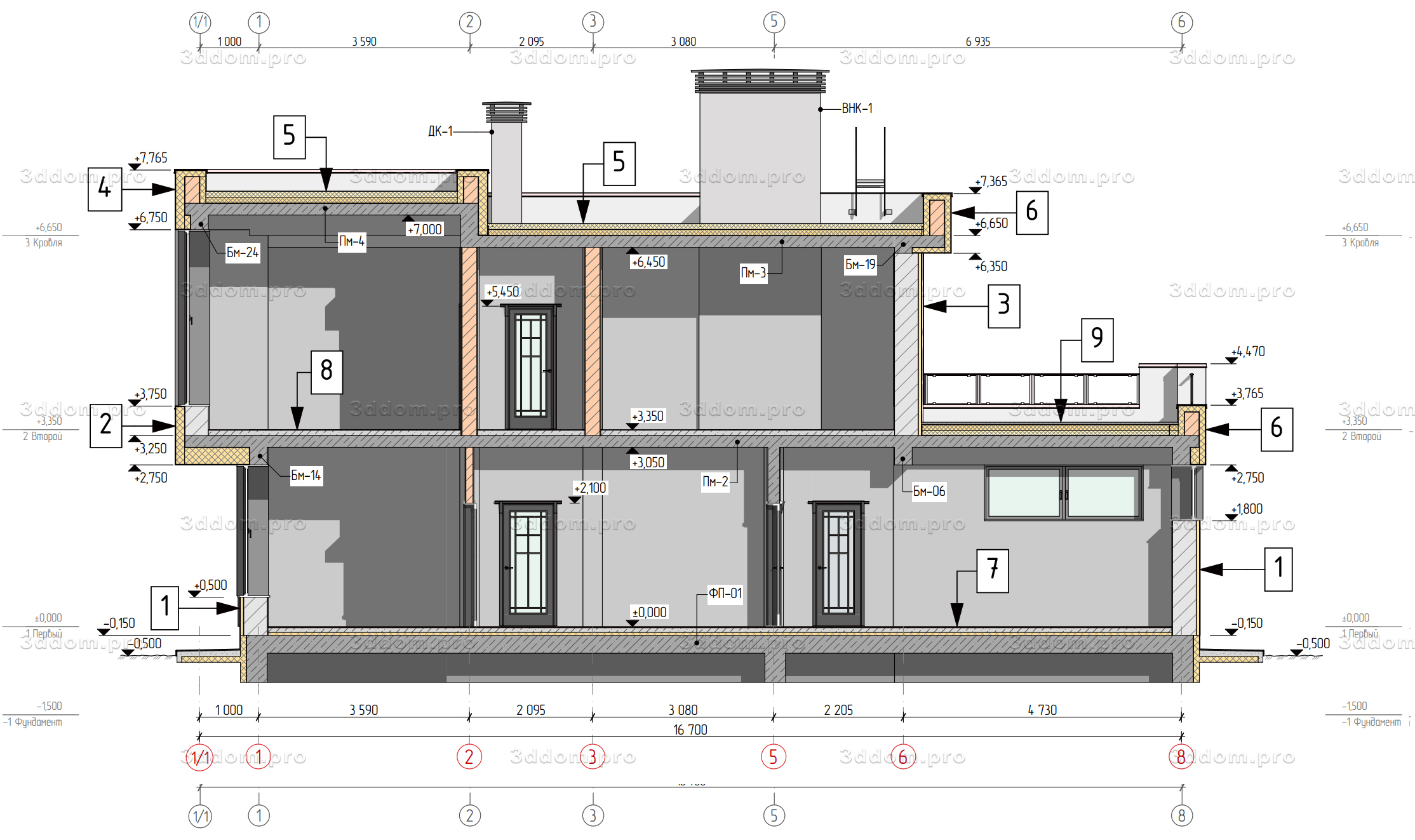

- Конструктивная система здания каркасная железобетонная монолитная.
Пространственная жесткость обеспечивается диафрагмами 1-го и 2-го этажей, совместной работой балок, перекрытий и колонн. - Фундамент - Монолитная железобетонная плита, усиленная элементами ленточного фундамента, выполняющих роль ребер жесткости, имеющими общее армирование с плитой.
- В проекте показано устройство дренажной системы по периметру фундамента с последующей откачкой дренажных вод.
- Перекрытия этажей запроектированы из монолитных железобетонных плит.
- Наружные стены: Газобетонные блоки D500.
- Внутренние стены: перегородки - кирпич 250х120х65 мм, марки М100.
- Лестницы - монолитные железобетонные.
- Крыша - плоская кровля.
- В качестве пароизоляции по бетонному основанию применяется наплавляемый материал Технобарьер.
- В конструкции в качестве теплоизоляции применены теплоизоляционные плиты на основе жесткого пенополиизоцианурата LOGICPIR PROF (PIR), имеющие группу горючести Г1.
- Кровельный ковер выполнен из полимерной мембраны LOGICROOF V-RP 1,5 мм, которая имеет высокие противопожарные характеристики - Г2, РП1 и В2, группа пожарной опасности кровли КП0
- В качестве крепежных элементов используются Телескопические крепежи ТехноНИКОЛЬ с саморезами по бетону диаметром 6,3 мм или остроконечными саморезами диаметром 4,8 в сочетании с анкерным элементом.
- Водосток с крыши - организованный, внутренний.
- По периметру здания запроектирована бетонная отмостка шириной 1100 мм

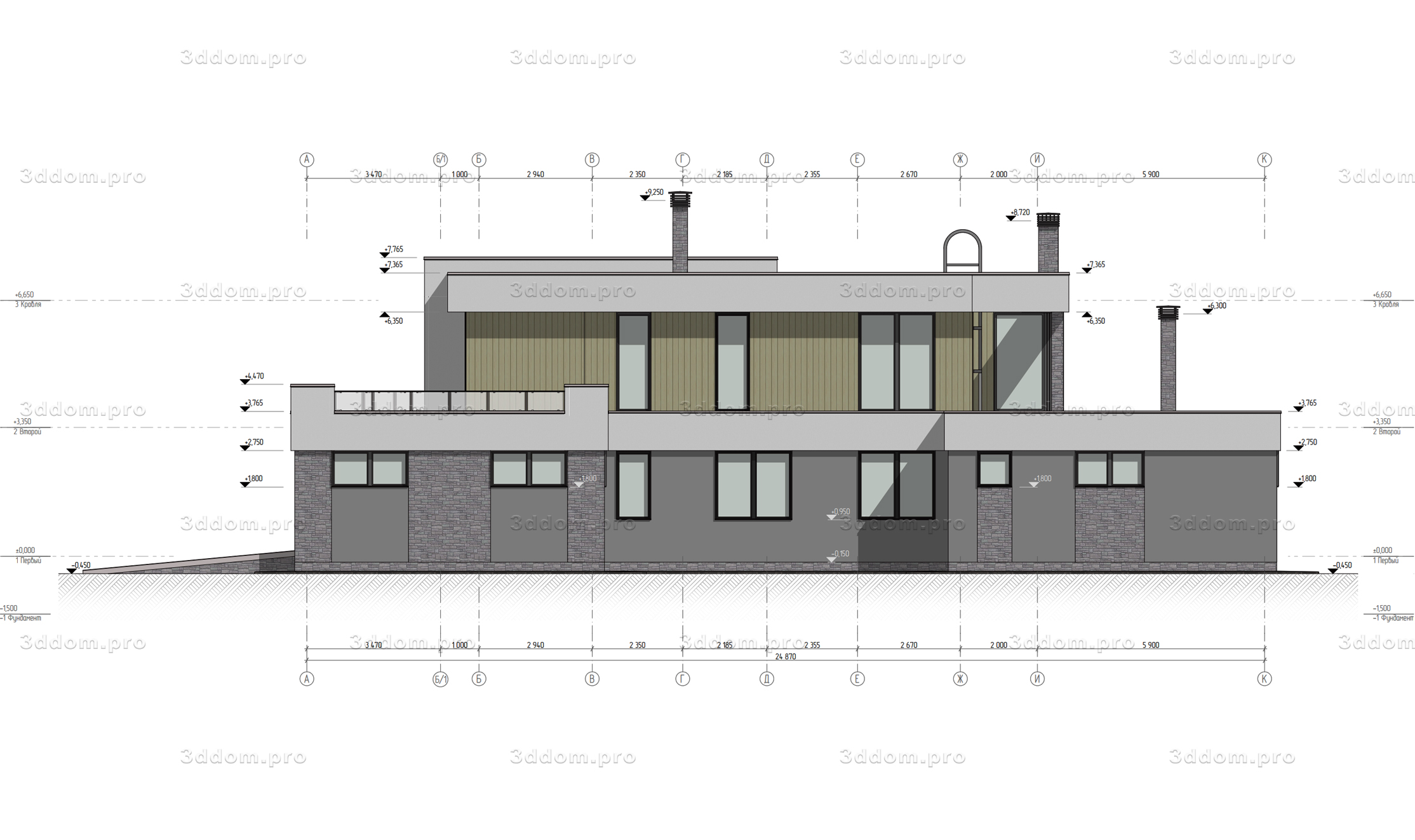

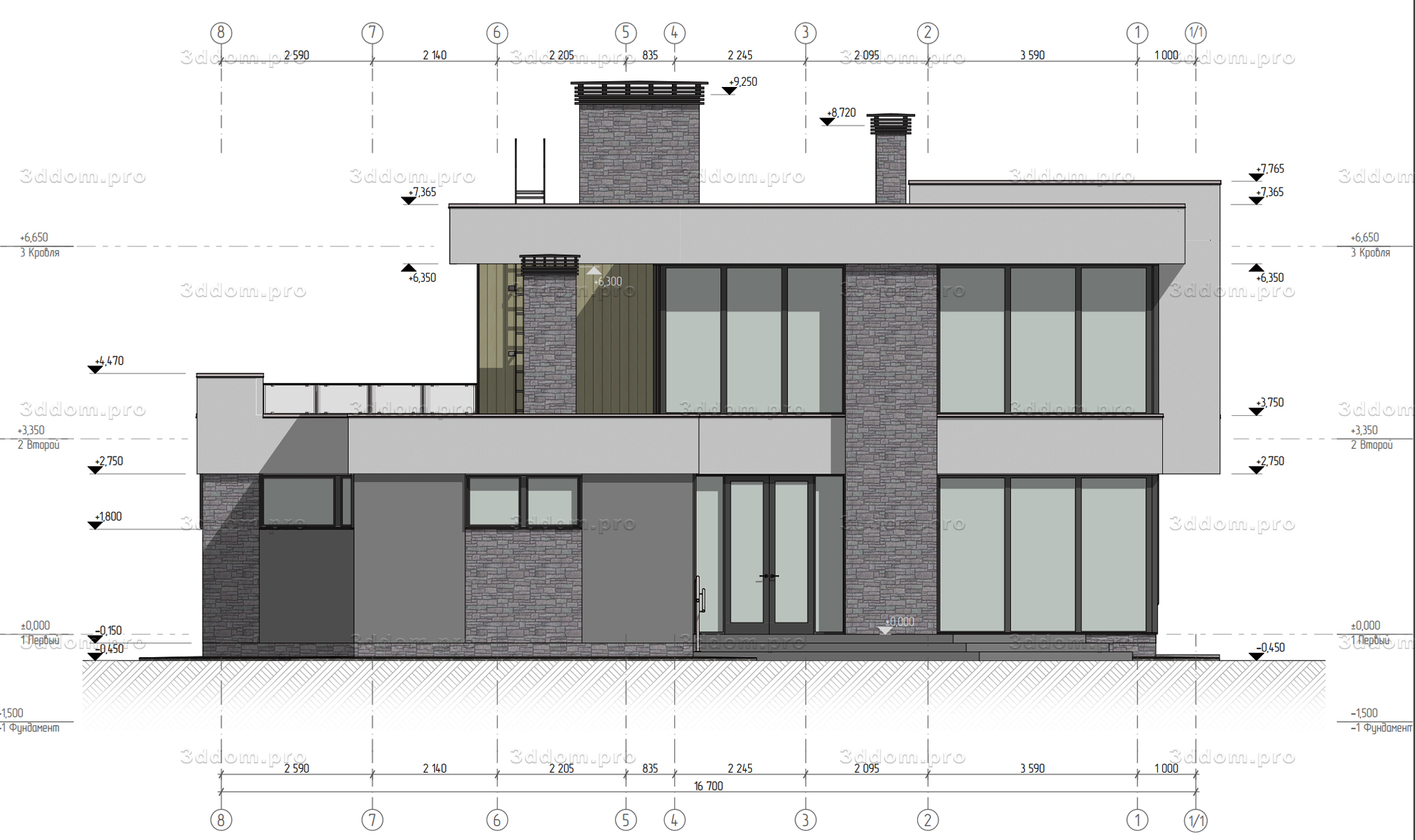

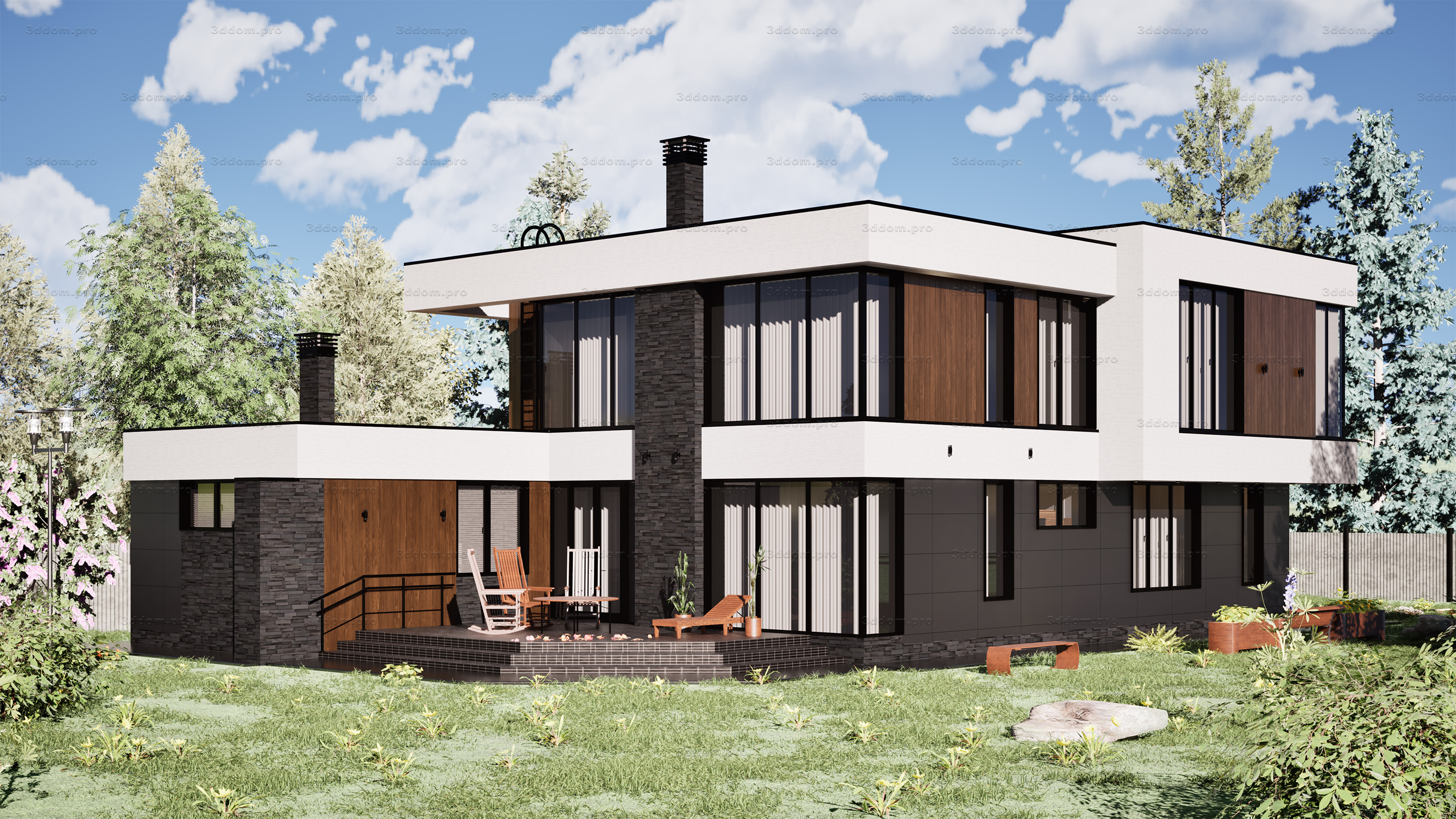

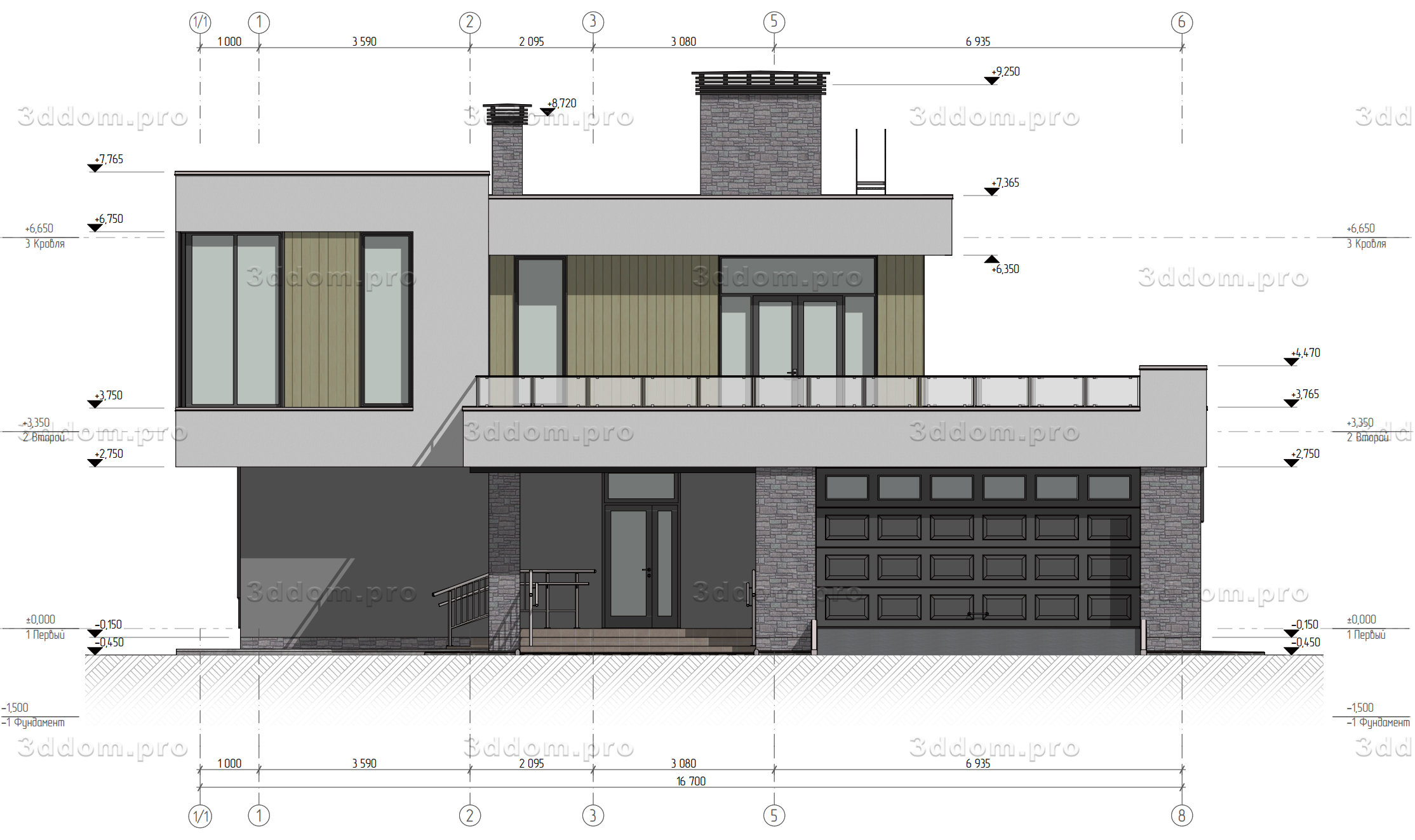

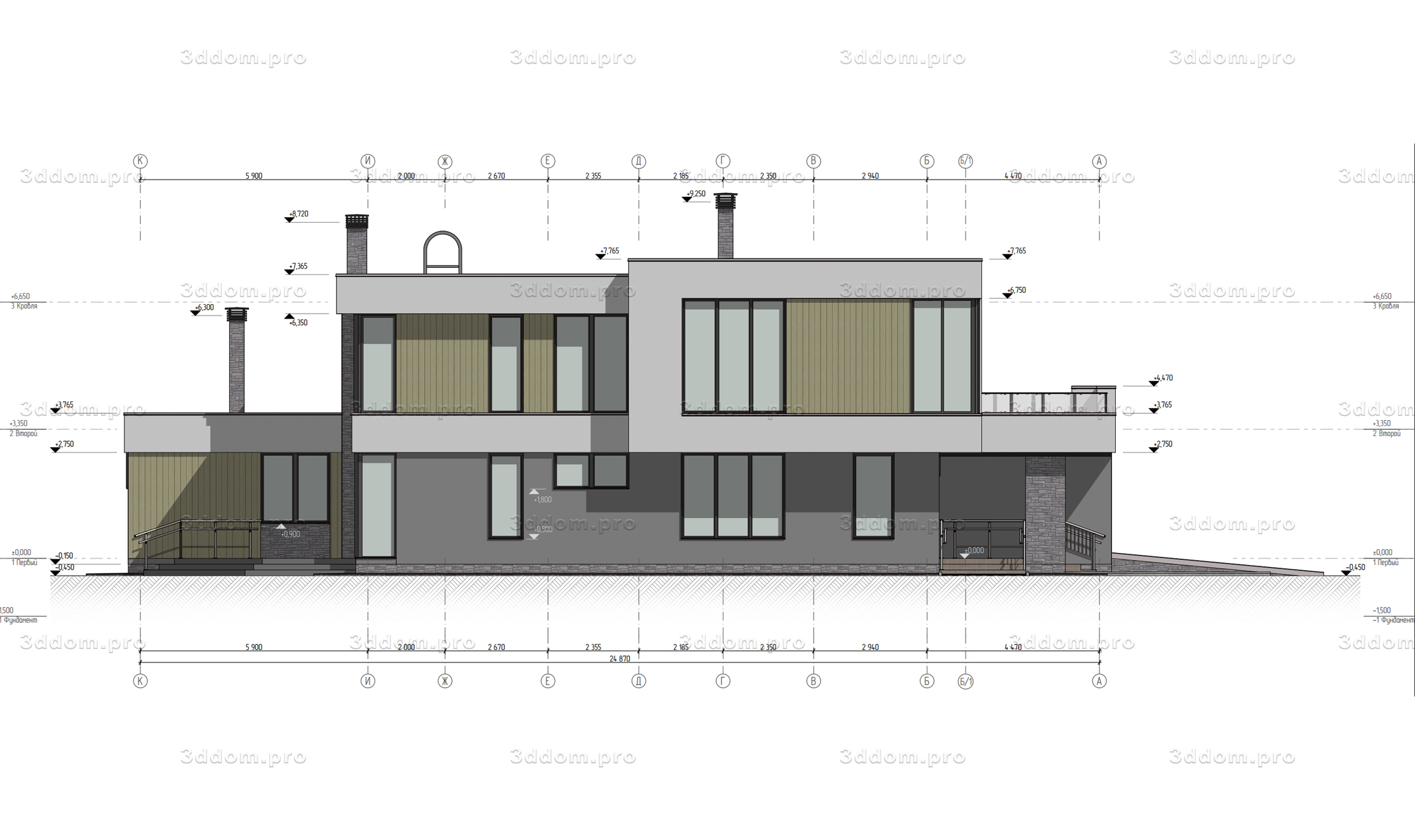

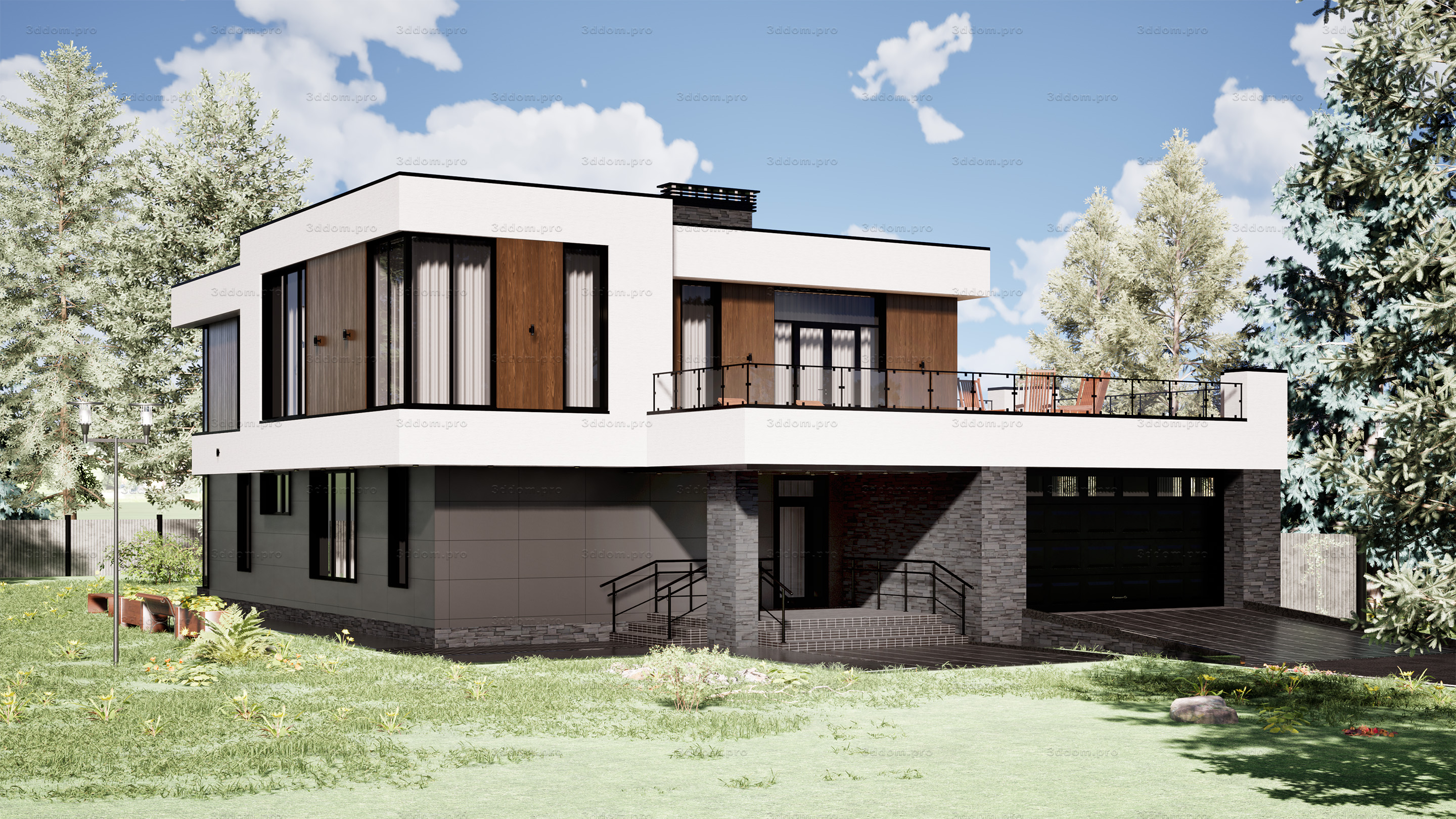

Фасады коттеджа
Фасады Дома могут быть изменены индивидуально по Вашему желанию
Возможные изменения:
- Декоративные элементы Фасадов
- Цветовые решения Фасадов
- Расположение проемов (окна/двери)
- Форма проемов (окна/двери)
- Форма ограждений

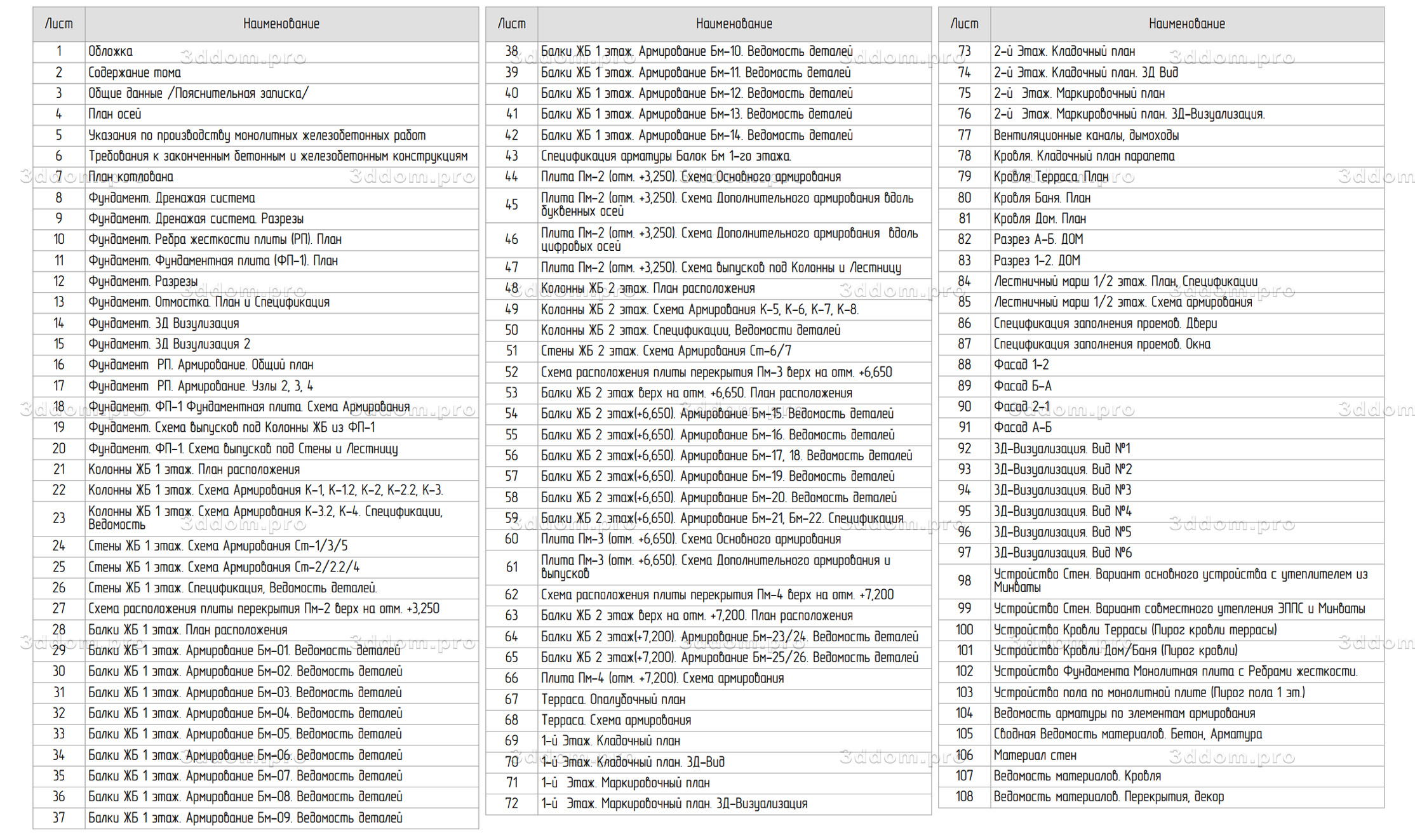

Состав проекта
Поделиться ссылкой на эту страницу
По Вашему запросу могут быть изготовлены любые дополнительные листы проекта.
Что бы получить более подробную информацию свяжитесь с нами по телефону, в соц сетях или другими способами на нашем сайте.
